Description du produit :

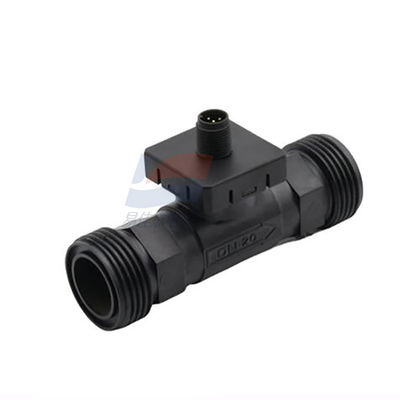

Capteur de débit d'eau vortex haute précision série YJJ AFD2. Il peut remplacer le capteur de débit d'eau Huba et a un débit maximal mesurable de 150 L/min
Caractéristiques :
Capteur de débit d'eau à turbine série AFD2
Longue durée de vie, résistant à la pollution, haute précision et sans dérive
La série AFD2 est un capteur de débit d'eau basé sur le principe de la rue tourbillonnaire de von Kármán. Dans certaines conditions,
Lorsqu'un certain volume de fluide s'écoule autour de la colonne du diffuseur, des vortex périodiques à double rangée avec des directions de rotation opposées et un agencement régulier se formeront des deux côtés de la colonne du diffuseur. Après une action non linéaire, il forme une rue tourbillonnaire de von Kármán. La fréquence de formation du vortex est proportionnelle à la vitesse d'écoulement. Le capteur détecte ces vortex pour mesurer le débit du fluide dans la conduite.
Le capteur n'a pas de pièces mobiles à l'intérieur et se caractérise par une longue durée de vie, une résistance à la pollution, une haute précision et aucune dérive. Il peut garantir une utilisation à long terme pour les utilisateurs et constitue un choix idéal pour les applications OEM avec des exigences de performance produit élevées et un contrôle strict des coûts.
La série AFD2 est spécialement conçue pour les industries des appareils électroménagers et médicales et a été largement utilisée dans les chauffe-eau, la détection de débit CVC, les systèmes de récupération de chaleur, les systèmes de détection de débit de liquides médicaux et d'autres scénarios.
Capteur de débit d'eau à débit vortex
Alimentation : 11,4 - 25,2 V
Plage de mesure : 0,5 - 10, 1,8 - 32, 5~85, 9~150 L/min
Précision : Pleine échelle × 1 % (en dessous de 50 % de la plage),
Lecture × 2 % (au-dessus de 50 % de la plage)
Diamètre du tuyau : DN6, DN10, DN20, DN25
Environnement de fonctionnement : -30~85℃
Taille : 19,3*40*59,3 mm
Spécifications :
| Alimentation |
11,4 - 25,2 V |
| Température |
-40℃ ~ +80℃ |
| Temps de réponse |
2s |
| Mode de sortie |
0 - 10V DC / 4 - 20mA |
