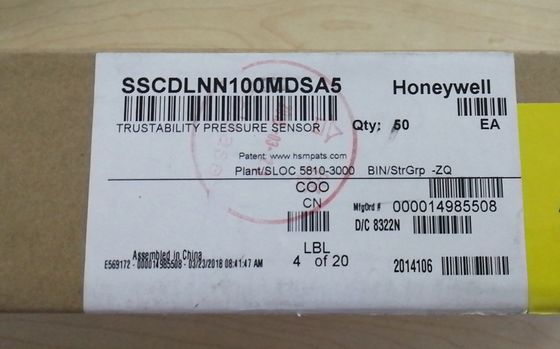

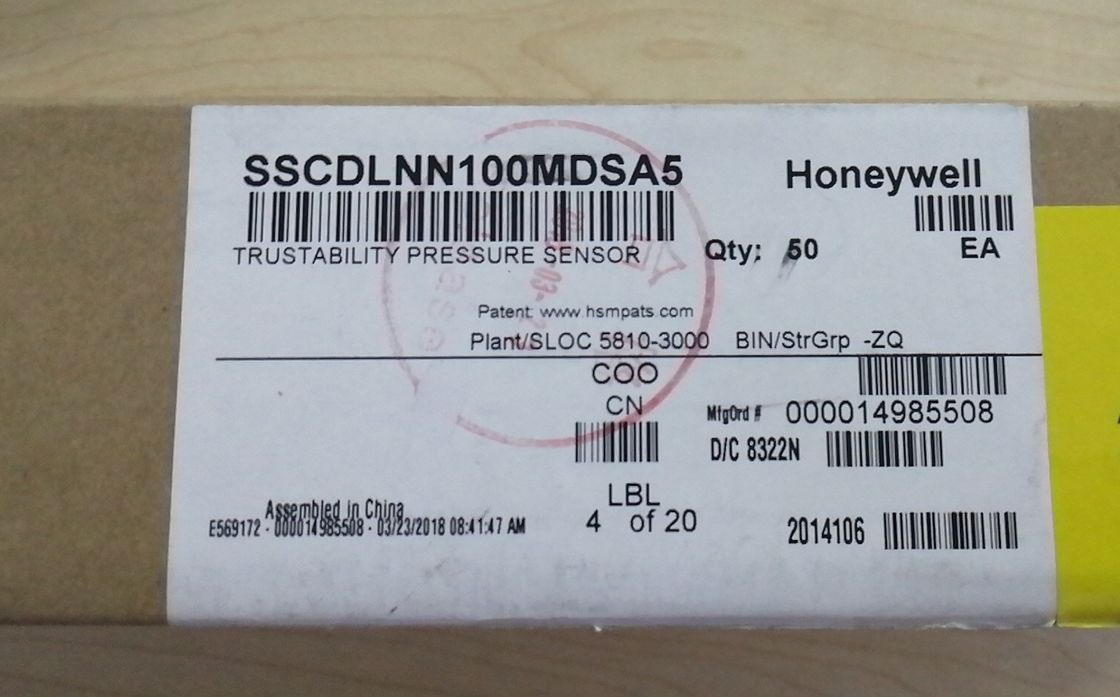

YJJ SSCDLNN100MDSA5 Détecteur de fumée Sensor de pression de température et de débit de 10 Kpa

Description du produit :

Détecteur de fumée YJJ SSCDLNN100MDSA5, température, pression et débit, capteur de pression 10 Kpa

Caractéristiques :

Type de produit : Capteurs de pression à montage sur carte

Série : SSC 50

Sous-catégorie : Capteurs

Tension d'alimentation - maximum : 5 V

Nom de la marque : TruStability

DESCRIPTION

La série TruStability Standard Accuracy Silicon Ceramic (SSC)

est un capteur de pression piézorésistif en silicium offrant une

sortie numérique pour la lecture de la pression sur la plage d'échelle

complète spécifiée et la plage de température.

La série SSC est entièrement calibrée et compensée en température

pour le décalage du capteur, la sensibilité, les effets de la température,

et la non-linéarité à l'aide d'un circuit intégré spécifique à l'application

(ASIC) embarqué. Les valeurs de sortie calibrées pour la pression

sont mises à jour à environ 2 kHz.

La série SSC est calibrée sur la plage de température de -20 °C à 85 °C [-4 °F à 185 °F]. Le capteur est caractérisé

pour un fonctionnement à partir d'une seule alimentation de 3,3 Vdc ou

5,0 Vdc.

CARACTÉRISTIQUES

Ces capteurs mesurent les pressions absolue, différentielle et relative.

Les versions absolues ont une référence de vide interne et une valeur de sortie proportionnelle à la pression absolue.

Les versions différentielles permettent l'application de la pression des deux côtés de la membrane de détection. Les versions relatives sont

référencées à la pression atmosphérique et fournissent une sortie

proportionnelle aux variations de pression par rapport à l'atmosphère.

Les capteurs de pression TruStability® sont destinés à être utilisés avec

des gaz non corrosifs et non ioniques, tels que l'air et d'autres gaz secs.

Une option disponible étend les performances de ces

capteurs aux liquides non corrosifs et non ioniques.

Tous les produits sont conçus et fabriqués conformément aux normes ISO

9001.

Stabilité à long terme de pointe

Précision extrêmement élevée de 0,25 % FSS BFSL (Full Scale

Span Best Fit Straight Line)

Bande d'erreur totale de 2 % de l'échelle complète maximum

La conception modulaire et flexible offre aux clients une variété de

styles et d'options d'emballage, tous avec les mêmes spécifications de performance de pointe

Miniature 10 mm x 10 mm [0,39 po x 0,39 po] emballage

Basse tension de fonctionnement

Consommation d'énergie extrêmement faible

I

Sortie numérique 2C ou SPI compatible 14 bits (résolution du capteur de 12 bits minimum)

Conditionnement ASIC de précision et compensation de température

sur une plage de température de -20 °C à 85 °C [-4 °F à 185 °F]

Conforme à la directive RoHS

Pratiquement insensible à l'orientation de montage

Les fonctions de diagnostic internes augmentent la fiabilité du système

Également disponible avec une sortie analogique

Types absolu, différentiel et relatif

Plages de pression de 1 psi à 150 psi (60 mbar à 10 bar)

Étalonnage personnalisé disponible

Diverses options de ports de pression

Option de milieu liquide

APPLICATIONS POTENTIELLES Médical :

- Moniteurs de débit d'air

- Appareils d'anesthésie

- Appareils d'analyse sanguine

- Chromatographie en phase gazeuse

- Instrumentation de débit de gaz

- Appareils de dialyse rénale

- Concentrateurs d'oxygène

Spécifications :

Plage de température

- Équipement d'apnée du sommeil

Ventilateurs Industriel :

Plage de pression

- Calibrateurs de débit

- Chromatographie en phase gazeuse

- Instrumentation de débit de gaz

- CVC - Sciences de la vie

- Commandes pneumatiques

Spécifications :

Plage de température

-40 °C à +50 °C

Plage de pression

Atmosphérique ± 10 %
