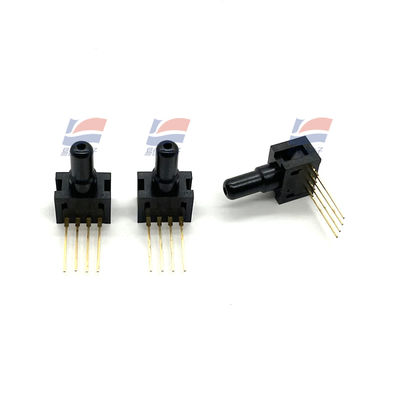

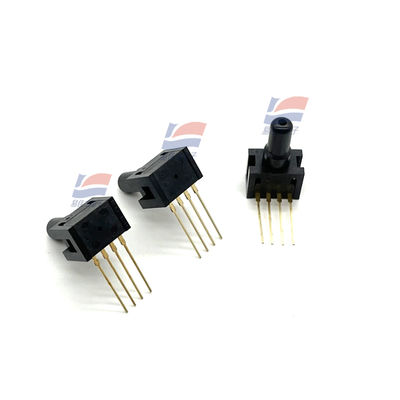

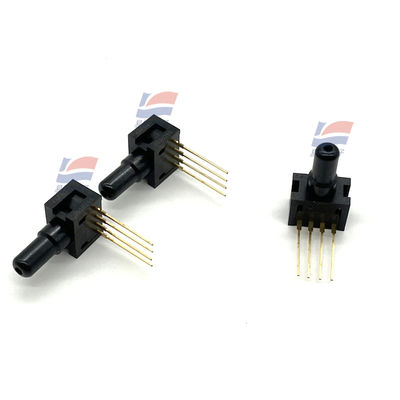

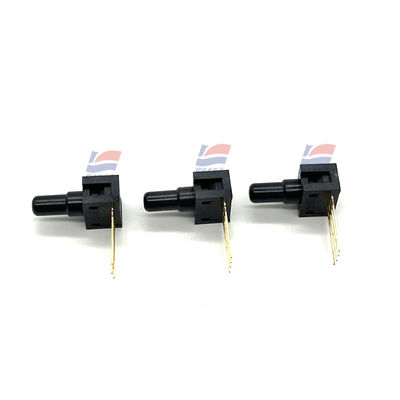

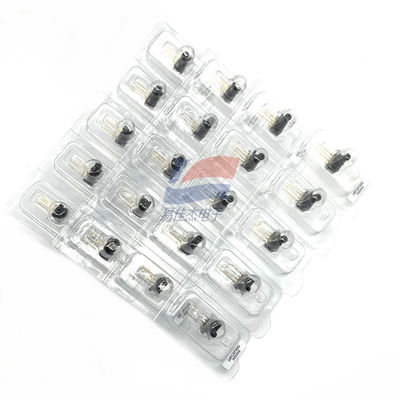

YJJ 24PCFFA6G Capteur de pression miniature à insertion directe unique est utilisé dans les dispositifs médicaux

Description du produit :

Le capteur de pression miniature à insertion directe YJJ 24PCFFA6G est utilisé dans les dispositifs médicaux

Caractéristiques :

Capteurs de pression série 22/24/26PC

Jauge et différentiel/Non amplifié

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 International 11-800-737-3360 Canada 17

CAPTEUR DE JAUGE

La pression est appliquée au port P2. Le port P1 est mis à l'air ambiant

Dimensions de montage (à titre indicatif uniquement)

1 x 4 Terminaison (Style 1), Port droit (Style A)

La broche 1 est entaillée et est représentée à droite du boîtier. La broche 2 est à côté de la broche 1, etc.

CARACTÉRISTIQUES DE PERFORMANCE 26PC SMT (À 10 VDC ±0,01 VDC D'EXCITATION, 25 °C)

Min. Typ. Max. Unités

Tension d'excitation — 10,0 16,0 Vdc

Temps de réponse — — 1,0 ms

Résistance d'entrée 5,5 k 7,5 k 11,5 k Ohm

Résistance de sortie 1,5 k 2,5 k 3,0 k Ohm

Étendue P2>P1(1) Min. Typ. Max.

0 à 1 14,7 16,7 18,7 mV

0 à 5 47 50 53 mV

0 à 15 96 100 104 mV

Décalage nul Min. Typ. Max.

0 à 1 -2,0 0 +2,0 mV

0 à 5 -2,0 0 +2,0 mV

0 à 15 -2,0 0 +2,0 mV

Linéarité (BFSL P2>P1) Typ. Max.

0 à 1 — ±0,50 ±1,75 % de l'étendue

0 à 5 — ±0,50 ±1,5 % de l'étendue

0 à 15 — ±0,50 ±1,0 % de l'étendue

Dérive nulle 25 °C à 0 °C, 25 °C à 50 °C(2) Typ. Max.

0 à 1 — — ±1,0 mV

0 à 5 — — ±1,0 mV

0 à 15 — — ±1,0 mV

Dérive de l'étendue 25 °C à 0 °C, 25 °C à 50 °C(2) Typ. Max.

0 à 1 — ±1,5 ±4,5 % de l'étendue

0 à 5 — ±1,0 ±1,7 % de l'étendue

0 à 15 — ±0,75 ±1,5 % de l'étendue

Répétabilité et hystérésis Typ. Max.

0 à 1 — ±0,2 — % de l'étendue

0 à 5 — ±0,2 — % de l'étendue

0 à 15 — ±0,2 — % de l'étendue

Surpression P2>P1 ; P1>P2 Typ. Max.

0 à 1 — — 20 psi

0 à 5 — — 20 psi

0 à 15 — — 45 psi

Remarques :

1. L'étendue est la différence algébrique entre la sortie aux pressions de fonctionnement maximales nominales et la sortie à 0 psi.

2. L'erreur de température est calculée par rapport à 25 °C.

SPÉCIFICATIONS

Description des caractéristiques

Température de stockage -55 °C à 100 °C [-67 °F à 212 °F]

Température de fonctionnement -40 °C à 85 °C [-40 °F à 185 °F]

Température compensée 0 °C à 50 °C [32 °F à 122 °F]

Broches d'alignement Broches de 0,86 mm [0,034 po] de diamètre s'étendant à travers le circuit imprimé

Diamètre du port 1,88 mm [0,074 po] de diamètre utilise un tube ID standard de 0,59 mm [0,0625 po]

Orientation du port Parallèle au circuit imprimé (profil bas sur la carte)

Fonction de prélèvement Fonction de 3,18 mm [0,125 po] sur le couvercle du port

SMT Soudure · Sn 96,5 Ag 3,5 Flux sans nettoyage

· Sn 63 Pb 37 Flux sans nettoyage

Profil de refusion SMT Température maximale de pointe de 260 °C [500 °F] pendant 10 secondes

Compatibilité des médias Les deux ports sont limités aux médias compatibles avec le polyphthalamide,

le fluorosilicone et le silicium.

Qualification aux chocs testée à 150 g

Vibration MIL-STD-202. Méthode 213

(150 g demi-sinusoïdale 11 ms)

Poids 0,5 gramme [0,0176 oz]
