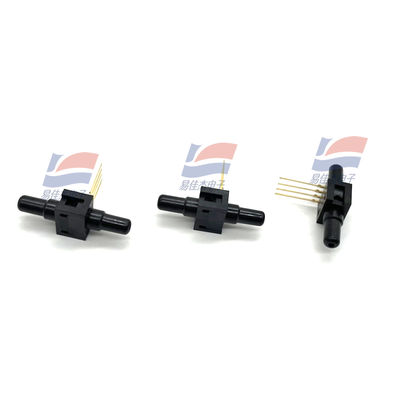

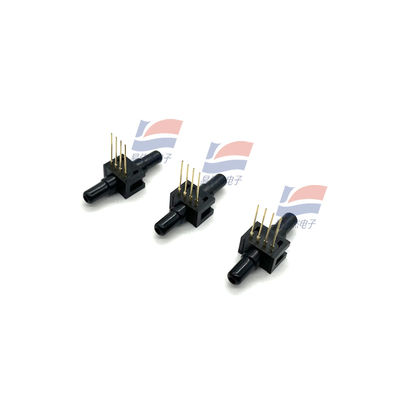

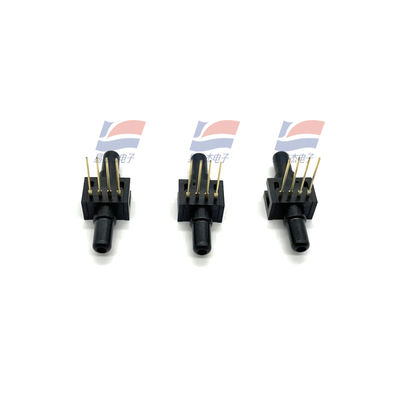

YJJ 26PCDFA6D 0-30Psi Détecteur de pression différentielle est utilisé dans le domaine de la détection de la pression industrielle

Description du produit:

YJJ 26PCDFA6D 0-30Psi Détecteur de pression différentielle est utilisé dans le domaine de la détection de la pression industrielle

Caractéristiques:

Capteurs de pression de la série 22/24/26PC

Indicateur et différentiel/non amplifié

Honeywell 1 MICRO SWITCH Détection et contrôle 11-800-537-6945 USA1F1-815-235-6847 Internationale 11-800-737-3360 Canada 17

Sensor de mesure

La pression est appliquée au port P2.

Dimensions de montage (uniquement à titre de référence)

1 x 4 Termination (style 1), Port droit (style A)

La broche 1 est encochée et est affichée à droite de l'emballage.

Les caractéristiques des performances du SMT (AT 10 VDC ±0,01 VDC EXCITATION, à 25 °C)

Min. type Max. unités

Voltage d'excitation 10,0 Vdc

Temps de réaction: 1,0 ms

Résistance d'entrée 5,5 k 7,5 k 11,5 k Ohm

Résistance de sortie 1,5 k 2,5 k 3,0 k Ohm

La longueur d'onde P2>P1 ((1) Min. Le type Max.

0 à 1 14,7 16,7 18,7 mV

0 à 5 47 50 53 mV

0 à 15 96 100 104 mV

Nul décalage min. type max.

0 à 1 -2,0 0 +2,0 mV

0 à 5 -2,0 0 +2,0 mV

0 à 15 -2,0 0 +2,0 mV

Linearité (BFSL P2>P1) type Max.

0 à 1 ± 0,50 ± 1,75 % de portée

0 à 5 ± 0,50 ± 1,5% de portée

La portée est comprise entre 0 et 15 ± 0,50 ± 1,0%

Le coefficient de conversion de la température de l'air doit être supérieur ou égal à 0,7 °C.

0 à 1 mV ±1,0 mV

0 à 5 mV ±1,0 mV

0 à 15 ±1,0 mV

Les essais de dépistage doivent être effectués à l'aide d'un système de dépistage de la pollution atmosphérique.

0 à 1 ± 1,5 ± 4,5 % de portée

0 à 5 ±1,0 ±1,7 % de portée

La portée est comprise entre 0 et 15 ± 0,75 ± 1,5%

Répétabilité et hystérésis type Max.

0 à 1 ± 0,2 % de portée

0 à 5 ± 0,2 % de portée

Pour les véhicules à moteur à combustion

Surpression P2>P1; P1>P2 type Max.

0 à 1 20 psi

0 à 5 20 psi

0 à 15 45 psi

Nom de l'entreprise:

1La portée est la différence algébrique entre la puissance à la pression de fonctionnement nominale maximale et la puissance à 0 psi.

2L'erreur de température est calculée à 25 °C.

Les spécifications

Description caractéristique

Température de stockage -55 °C à 100 °C [-67 °F à 212 °F]

Température de fonctionnement -40 °C à 85 °C [-40 °F à 185 °F]

Température compensée de 0 à 50 °C [32 à 122 °F]

Les broches d'alignement de 0,86 mm de diamètre s'étendent à travers le PCB

Port Diamètre 1,88 mm [0,074 pouces] de diamètre utilise un tuyau ID standard de 0,59 mm [0,0625 pouces]

Orientation du port parallèle au PCB (profil bas à bord)

Caractéristique de prise en charge de 3,18 mm sur le couvercle du port

La soldeuse SMT · Sn 96,5 Ag 3,5 Pas de flux propre

· Sn 63 Pb 37 Pas de flux propre

Profil de reflux SMT Température maximale de pointe de 260 °C pendant 10 secondes

Compatibilité avec les supports Les deux ports sont limités aux supports compatibles avec le polyphthalamide.

le fluorosilicone et le silicium.

Qualification de choc testée à 150 g

Vibration MIL-STD-202. méthode 213

(150 g demi-sinus 11 ms)

Poids 0,5 grammes
