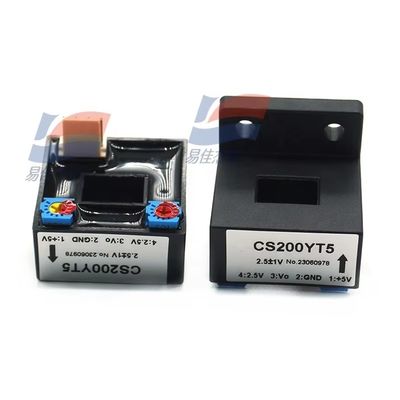

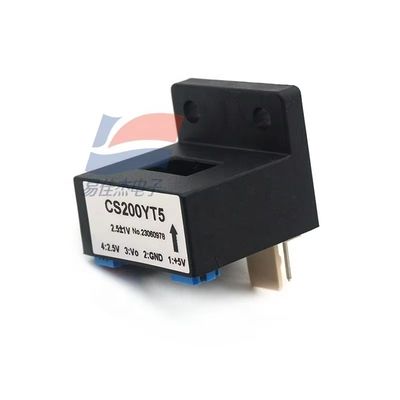

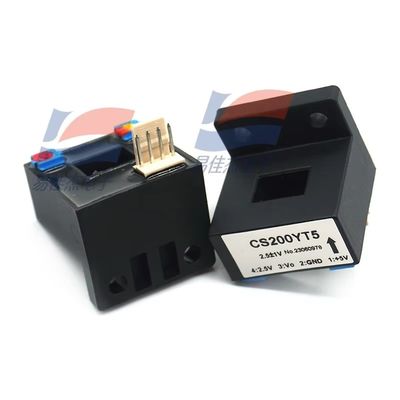

YJJ CS200YT5 Capteur de courant électrique classique basse tension

Description du produit:

YJJ CS200YT5 Capteur de courant électrique classique basse tension

Caractéristiques:

Le CS200YT5 est un capteur de courant basé sur le principe de l'effet Hall.
Paramètres électriques
Courant d'entrée nominal primaire: 200 A
Plage de mesure: 0 à ± 400 A (AC/DC/Pulse et autres formes d'onde irrégulières)
Voltage de sortie nominal du côté secondaire: 1V ± 1%
Voltage de l'alimentation électrique: +5V ± 5%
Consommation de courant: < 20 mA
Voltage d'isolation: 2,5 kV (entre le côté primaire et le côté secondaire)
Indicateurs de performance
Linearité: < 1%
Voltage de décalage zéro: 2,5 V ± 1%
Décalage de température: ≤ ± 0,5 mV/°C (TA = 25°C)
Temps de réponse: ≤ 3 μs
Largeur de bande: DC ~ 20 kHz
Caractéristiques de l'application
Température de fonctionnement: -25°C à +85°C
Température de stockage: -40°C à +100°C
Résistance à la charge: ≥ 10KΩ
Dimensions: 41 mm (pour les dimensions spécifiques, veuillez vous reporter au manuel du produit)
Instructions de connexion
L'alimentation électrique: +5V → 1, GND → 2, VOUT → 3, tension de référence 2,5V → 4
Fonctions de broche: 1 (+5V), 2 (GND), 3 (sortie de signal), 4 (sortie de référence)
Ce capteur est applicable à la puissance, au contrôle industriel et aux scénarios nécessitant un isolement électrique pour la mesure.
