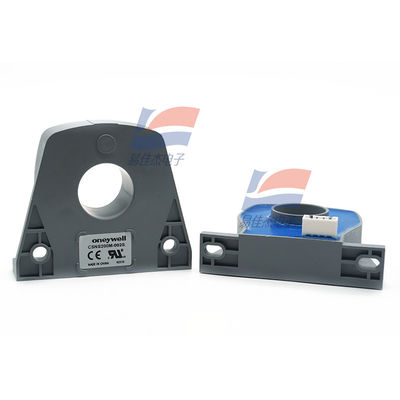

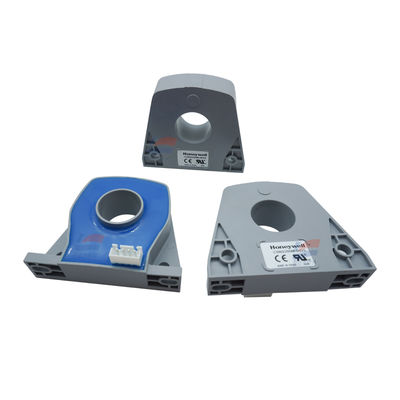

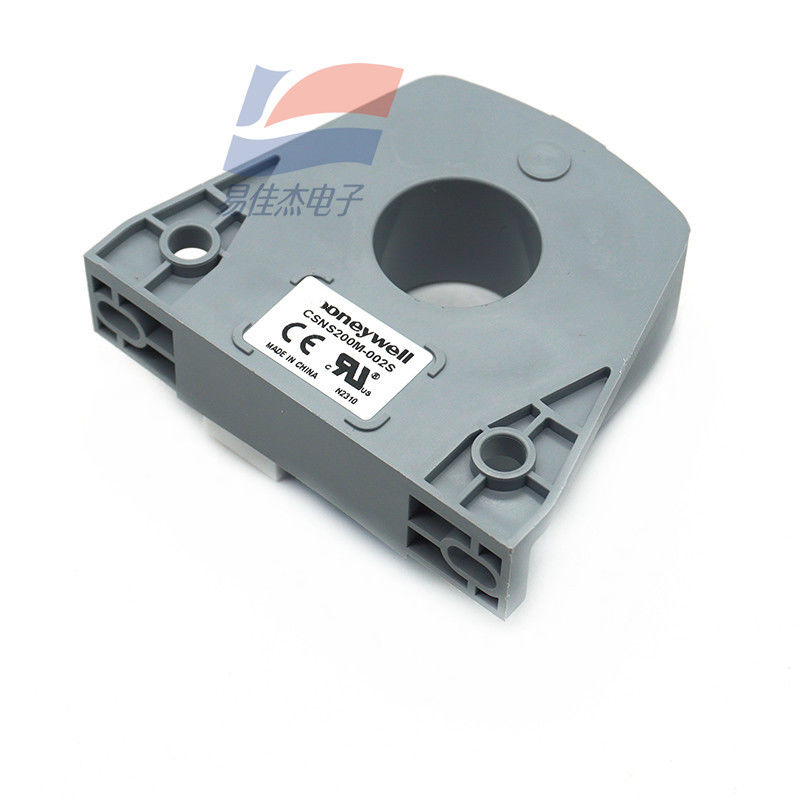

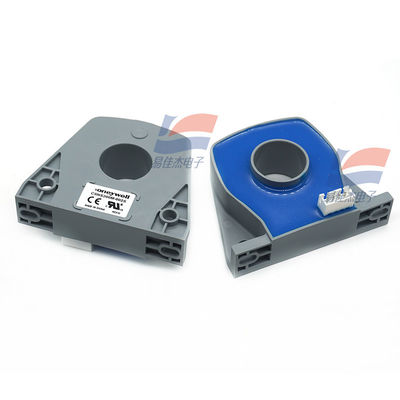

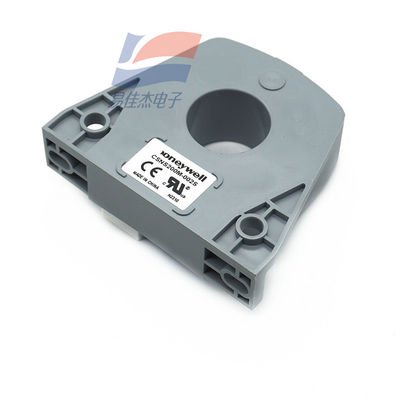

YJJ CSNS200M-002S Principe de compensation magnétique Capteur de courant en boucle fermée

Description du produit:

YJJ CSNS200M-002S Principe de compensation magnétique Capteur de courant en boucle fermée

Caractéristiques:

L'équipement de mesure de détecteur de courant en boucle fermée CSNS200M-002S, dont les principaux paramètres sont les suivants:

Paramètres de base

Courant nominal: 200 A (valeur rms du courant alternatif)

La valeur de l'indicateur d'alimentation doit être supérieure ou égale à la valeur de l'indicateur d'alimentation.

Courant de sortie simulé: 50A donne une sortie de 100mA

Ratio de rotation: 1/200

Précision: ± 0,75% à 25 °C

Énergie et caractéristiques électriques

La tension de l'alimentation électrique: ±12 à 18 VDC (±5%)

Isolement électrique primaire/secondaire: 6 kVrms / 50 kHz / 1 minute

Caractéristiques environnementales et mécaniques

Plage de température de fonctionnement: -40 à 85 degrés Celsius

Plage de température de stockage: -40 à 90°C

Consommation d'énergie: 20 mA (incluant le courant de sortie)

Carcasse: matériau plastique isolant

Forme de connexion: perforation primaire, connecteur secondaire à 4 broches

Performance dynamique

courant de décalage nul: meilleur que ±0,30 mA à 25°C

Déplacement de température: 0 à 70°C meilleur que ±0,60mA

Linearité: meilleure que ±0,20%

Temps de réponse: supérieur à 500 ns

Largeur de bande: CC à 150 kHz

dl/dT est précisément le résultat: meilleur que 100A/μs Courant nominal (In) : 200a.t RMS (valeur nominale)

L'écart de mesure est de 0 à 400 a. t ((DC~AC Peak)

Résistance mesurée (70 °C): Rm min Rm max

Avec 18V, à 200 a.t. Max: 20 ohm 140 ohm

Avec 18V, à 400 a.t. Max: 20 ohm, 50 ohm

Courant de sortie analogique (à 200 A): 100 mA

Ratio de virage: 1/2000

Précision (25 °C): supérieure ou inférieure à 0,75%

La tension de l'alimentation électrique est de 12 à 18VDC ((1V)

Isolement électrique: 6KVrms/50KHz/1 minute

Les spécifications:
