YJJ SHT31-DIS-B2.5KS GY-SHT31-D Module de sonde de capteur de température et d'humidité pour l'air I2C IIC Communication

Description du produit:

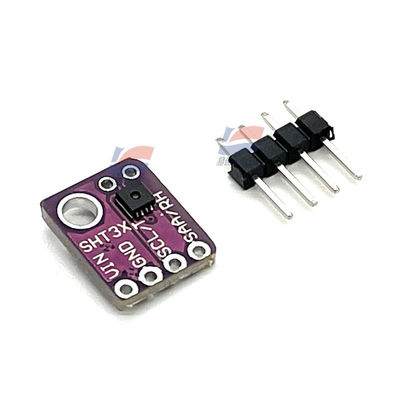

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Capteur de température et d'humidité

Caractéristiques:

Les principaux paramètres du capteur d'humidité et de température SHT31 sont les suivants:

Paramètres de base

Plage de mesure de l'humidité: 0% à 100% RH

Plage de mesure de la température: -40°C - 125°C

Précision de mesure de l'humidité: ± 2% RH

Précision de mesure de la température: ± 0,2°C

Voltage de fonctionnement: 2,15 V à 5,5 V

Courant de fonctionnement: < 1,5 mA

Interface de communication: I2C

Taille de l'emballage: DFN8_2.5X2.5MM_EP (2,5×2,5×0,9 mm)

Fonction d'expansion

Mode d'alarme: prend en charge les alarmes de température et d'humidité extrêmes.

Capacité anti-interférences: le boîtier en PE est recommandé pour éviter les environnements à haute température (> 80°C).

Temps de réponse: la mesure de l'humidité prend environ 8 secondes.

Notes à l'attention

Lors de l'utilisation effective, il est nécessaire de faire attention à la plage de température de fonctionnement du capteur et d'éviter de dépasser la limite recommandée.

Lors de la connexion, il est nécessaire de faire correspondre l'adresse I2C et la configuration de la ligne d'horloge/ligne de données.

La puce SHT31 a huit broches:

Les commentaires du nom de la broche

1 épingle de données SDA, entrée/sortie

2 épingle d'adresse ADDR

3 épingle d'alarme ALENT, sortie;suspendu lorsqu'il n'est pas utilisé

Épingle d'horloge SCL, entrée/sortie

5 épingle d'alimentation VDD, entrée

6 épingle de réinitialisation nRESET, faible niveau valide, entrée

7 R épingle inutile, moulée

8 épingle de mise à la terre VSS

La répétabilité affecte le temps de mesure du SHT30 et donc la consommation d'énergie du capteur.

L'adresse du capteur est modifiée en modifiant la tension de la broche ADDR.L'adresse par défaut est lorsque l'ADDR se connecte à VSS (0X44), qui peut être modifiée à 0X45.Pour plus de détails sur les broches,Veuillez consulter le manuel des données.

Les spécifications:
