Description du produit :

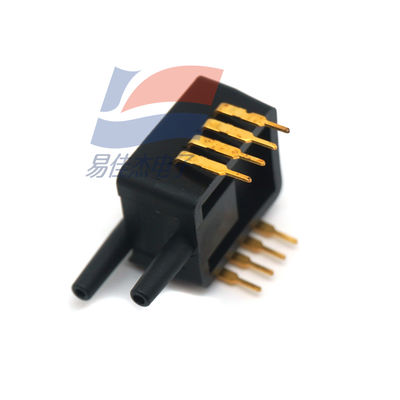

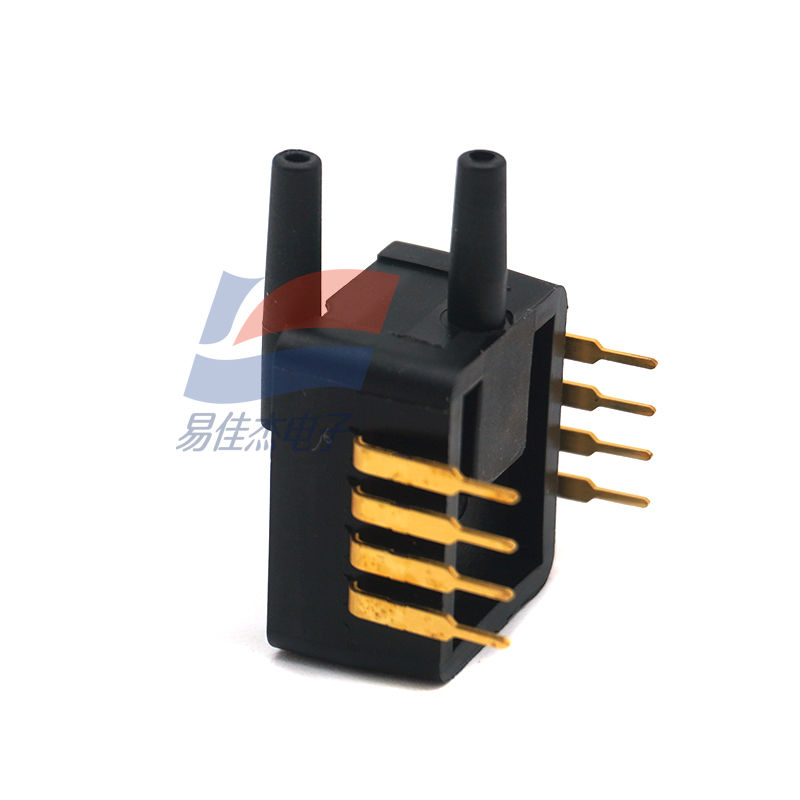

Capteur de pression absolue de référence sous vide interne YJJ ASDXACX030PAAA5, 30 psi, en silicium
Caractéristiques :
Série ASDX, sortie analogique, amplification, pression absolue, 30 psi, interface de pression CA, DIP, étalonnage de 10 % à 90 %, alimentation de 5,0 Vcc.
Les séries ASDX sont des capteurs de pression en silicium, offrant 2 interfaces numériques IC ou SPI pour les relevés de pression dans les plages de pression et de température spécifiées.
La série ASDX utilise des circuits intégrés propriétaires sur des cartes de circuits imprimés pour un étalonnage complet et la compensation du zéro du capteur, de la sensibilité, de l'impact de la température et de la non-linéarité de la température. La sortie de pression étalonnée est mise à jour à une fréquence d'environ 1 kHz.
Dans une plage de température de 0 °C à 85 °C [32 °F à 185 °F], la plage de température de l'étalonnage standard de la série ASDX. Le capteur est conçu pour fonctionner sur une seule alimentation de 3,3 Vcc ou 5,0 Vcc.
Ces capteurs peuvent être utilisés pour mesurer les pressions absolue, différentielle et relative. Le capteur de pression absolue UTILISE la pression du vide comme valeur de référence interne et sa valeur de sortie est proportionnelle à la pression absolue. Les capteurs de pression différentielle permettent d'appliquer la pression de part et d'autre du diaphragme inductif. Le capteur de pression relative prend la pression atmosphérique comme référence et fournit la valeur de sortie qui est proportionnelle à la différence de pression atmosphérique.
Les capteurs de la série ASDX sont destinés à être utilisés dans des fluides de travail non corrosifs et non ioniques tels que l'air et les gaz secs. Tous les produits sont conçus et fabriqués conformément à la norme ISO 9001.
Caractéristiques du produit
Options de sortie : nombres de 14 bits compatibles avec I2C ou SPI
Dans une plage de température de 0 °C à 85 °C [32 °F à 185 °F], plage de température de la précision de réglage et de la compensation de température ASIC
Basse tension de fonctionnement
Type de pressions absolue, différentielle et relative
Plages de pression de 10 inH2O à 5 psi
InH2O, psi, mbar, bar et kPa sont utilisés pour l'étalonnage standard
La bande d'erreur totale est de 2,0 % FSS à pleine échelle
Conforme à la norme RoHS
Spécifications :
| Type de pression |
Absolue |
| Pression de service |
30 psi |
| Précision |
2 % |
| Tension d'alimentation de fonctionnement |
5 V |
