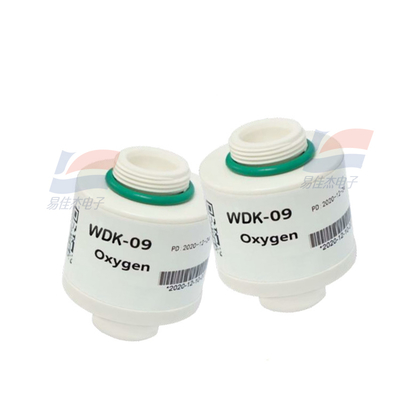

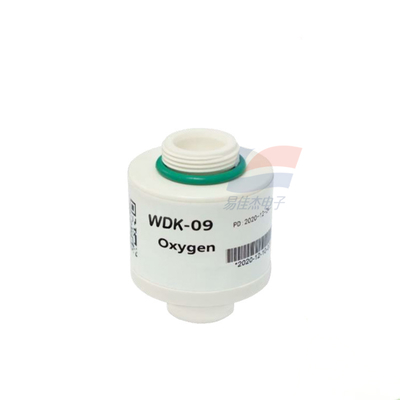

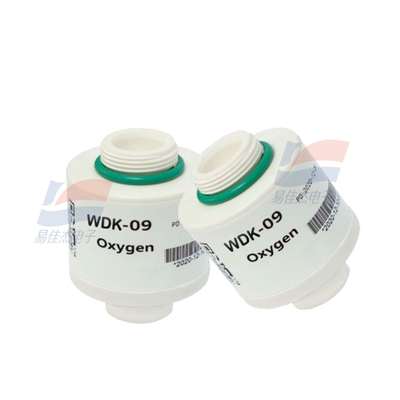

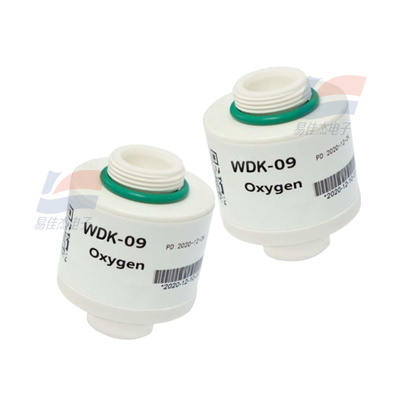

YJJ WDK-09 Capteur d'oxygène électrochimique utilisé pour mesurer la concentration d'oxygène dans les équipements médicaux

Description du produit :

Capteur d'oxygène électrochimique YJJ WDK-09 utilisé pour la mesure de la concentration d'oxygène dans les équipements médicaux

Caractéristiques :

Capteur d'oxygène

l Sortie linéaire

l Pas d'alimentation externe

l Compensation de température

l Réponse rapide

l Précis et fiable

l Anti-interférence

Résumé du produit

Le WDK-09 est un capteur d'oxygène électrochimique pour la mesure de la concentration d'oxygène et est

conçu spécifiquement pour les équipements médicaux. Le modèle d'interface du capteur d'oxygène WDK-09 est 5520257-2. Le

capteur adopte une conception de corps moulé, offre une réponse rapide et a une longue durée de vie. Le remplacement national peut

être réalisé. Le capteur offre aux clients une qualité supérieure tout en réduisant les coûts.

Les définitions des broches du capteur d'oxygène WDK-09 et du capteur d'oxygène WDK-06 sont différentes.

Scénarios d'application

L'utilisation du WDK-09 ne nécessite aucune alimentation externe. Les capteurs ont été calibrés avant de quitter l'usine.

Pour éviter l'influence de la température, une fonction de compensation de température est appliquée dans les capteurs. Le WDK-09 peut être

utilisé comme composant de détection dans un analyseur d'oxygène, tel qu'un composant de contrôle dans un générateur d'oxygène, un respirateur médical,

un équipement d'anesthésie, une couveuse.

MESURE1

Principe de fonctionnement Pression partielle électrochimique

Tension de sortie 9 ~ 13 mV (dans l'air ambiant)

Plage de mesure 0 ~ 100%

Temps de réponse (T90) < 15 s

Linéarité Linéaire 0% à 100% O2

ÉLECTRIQUE

Compensation de température < 2% d'équivalent O2 (0 ~ 40 °C)

Résistance de charge externe ≥ 10 kΩ

Connecteur P/N 5520257-2

MÉCANIQUE

Matériau du boîtier ABS blanc

Poids 40 g (nominal)

ENVIRONNEMENTAL

Plage de température de fonctionnement 0 ~ 50 °C

Plage de pression de fonctionnement 0,5 ~ 2,0 bar

Plage d'humidité de fonctionnement 0 ~ 99% HR (sans condensation)

AUTRES INDICATEURS

Dérive de sortie à long terme à 100% O22

(perte de tension/an) < 5%

Durée de vie prévue 1,5 x 106 % heures O2 (20°C)3

0,8 x 106 % heures O2 (40°C)

Durée de conservation 12 mois à compter de la date d'expédition
