Description du produit :

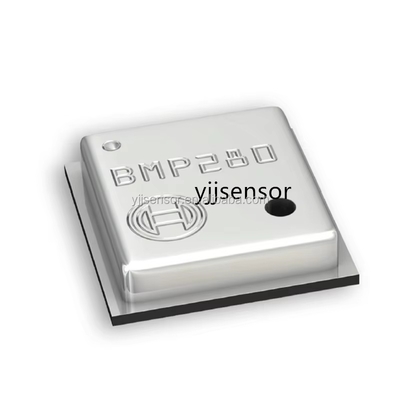

Le capteur de pression barométrique numérique à ultra-basse consommation YJJ BMP280 est utilisé dans le domaine de la météorologie

Caractéristiques :

Le BMP280 est un capteur de pression absolue conçu pour les applications mobiles. Le module capteur est conditionné dans un boîtier extrêmement compact. Sa petite taille et sa faible consommation d'énergie lui permettent d'être intégré dans des appareils alimentés par batterie tels que les téléphones mobiles, les modules GPS ou les montres.

Comme son prédécesseur, le BMP180, le BMP280 est basé sur une technologie éprouvée de capteur de pression piézorésistif avec une haute précision et linéarité, ainsi qu'une stabilité à long terme et une robustesse CEM élevée. De nombreuses options de fonctionnement de l'appareil offrent une flexibilité maximale pour optimiser les appareils en termes de consommation d'énergie, de résolution et de performance du filtre. Un ensemble de valeurs par défaut testées (telles que des cas d'utilisation) est fourni aux développeurs pour simplifier au maximum la conception.

application

- Navigation GPS améliorée (par exemple, amélioration du temps, navigation à l'estime, détection de pente)

- Navigation intérieure (détection d'étage, détection d'ascenseur)

- Navigation extérieure, applications de loisirs et de sport

- Prévisions météorologiques

- Applications de santé (par exemple, spirométrie)

- Indication de vitesse verticale (par exemple, vitesse de montée/descente)

Description des broches :

Broche 1 : VCC (alimentation 3,3 V)

Broche 2 : GND

Broche 3 : SCL (signal d'horloge du mode de communication I2C)

Broche 4 : SDA (signal de données du mode de communication I2C)

Broche 5 : CSB (broche utilisée en mode de communication SPI, non utilisée cette fois, peut être laissée en suspens)

Broche 6 : SDO (bit de contrôle de l'adresse du capteur, lorsqu'il est connecté à GND, l'adresse de l'appareil en I2C est 0xEC, et le niveau haut est 0xEC+1, cette fois connecté à GND)

Plage de test du capteur :

Température : - 45 ℃ ~ + 85 ℃

Pression atmosphérique : 0 ~ 20000 hPa (hpa)

Modes de mesure principaux :

Mode veille : lorsque le courant atteint le niveau de uA, la valeur typique est de 0,1 uA et la valeur maximale est de 0,3 uA. Toutes les opérations de mesure s'arrêtent.

Mode normal : fonctionnement normal, l'intervalle de temps de travail pertinent peut être contrôlé via le registre.

Mode forcé : le contrôleur principal initie une commande de collecte, le capteur collecte un signal, puis entre en mode veille, attendant le prochain réveil (inutile cette fois).

Tous les registres et leurs adresses dans le capteur BMP280 sont présentés ci-dessous. Veuillez vous référer au manuel de données pour plus de détails.

Spécifications :
