Description du produit :

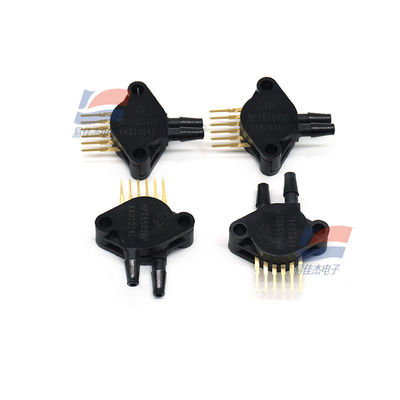

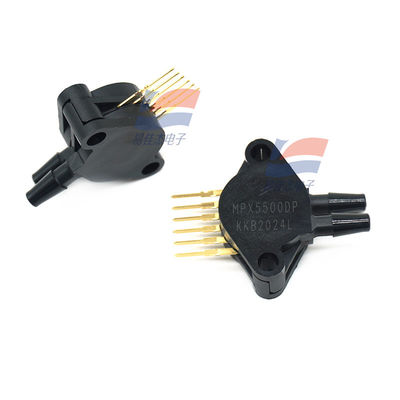

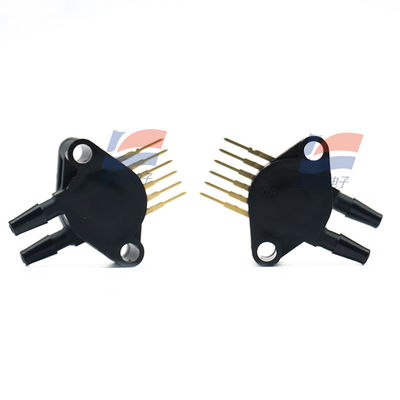

Les capteurs de pression au silicium intégrés YJJ MPX5010DP sont utilisés dans le domaine CVC des dispositifs médicaux

Caractéristiques:

Capteur de pression en silicium intégré, conditionnement du signal sur puce, compensation de température et étalonnage

I. Description de base
Les capteurs piézorésistifs de la série MPxx5010 sont des capteurs de pression au silicium monopuce avancés, spécialement conçus pour une large gamme de scénarios d'application, particulièrement adaptés aux systèmes à microcontrôleur ou à microprocesseur équipés d'une entrée A/D. Ce capteur combine une technologie avancée de micro-usinage, un processus de métallisation en couche mince et une technologie de traitement bipolaire, fournissant un signal de sortie analogique précis de haut niveau proportionnel à la pression appliquée. Ses ports axiaux ont été améliorés pour être compatibles avec les pipelines de qualité industrielle.

II. Caractéristiques
Dans la plage de température de 0°C à 85°C, l'erreur maximale est de 5,0 %.
Il convient parfaitement aux systèmes basés sur des microprocesseurs ou des microcontrôleurs.
Il utilise des monomères de résine époxy durables et un emballage à montage en surface thermoplastique (PPS).
La compensation de température a été effectuée dans la plage de température de -40°C à +125°C.
Il adopte une jauge de contrainte de cisaillement en silicium brevetée.
Il offre des options de configuration de pression différentielle et relative.
Il fournit des configurations d'emballage à montage en surface (SMT) ou traversant (DIP).
III. Application
Lits d'hôpitaux
Système CVC (chauffage, ventilation et climatisation)
Équipement du système respiratoire
Domaine de contrôle des processus
Mesure du niveau d'eau du lave-linge (se référer à la note d'application AN1950)
Particulièrement adapté aux systèmes basés sur des microprocesseurs ou des microcontrôleurs
Mesure de liquide et de pression domestique

Numéro de pièce. Plage de débit
(pleine échelle)
Max. couler
changement4
Tension de sortie


Caractéristiques:
