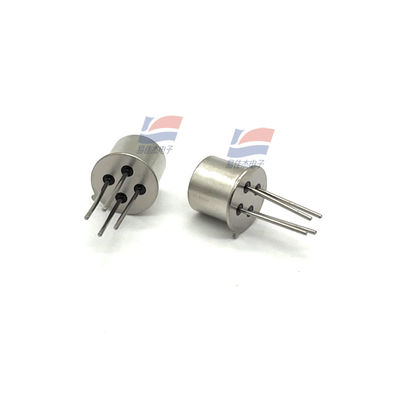

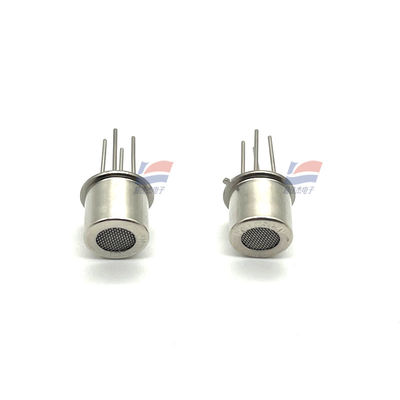

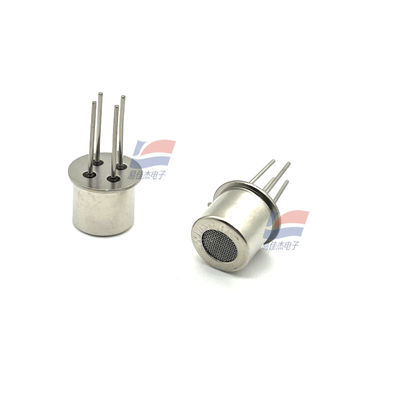

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Description du produit :

Capteur de qualité de l'air YJJ MP801 à semi-conducteur d'oxyde métallique (MOS) de 0,5 à 1000 ppm

Caractéristiques :

Le MP801 est un capteur de qualité de l'air à semi-conducteur d'oxyde métallique (MOS), sensible au benzène, au formaldéhyde, à l'alcool et à la fumée. Sa plage de détection typique est de 0,5 à 1000 ppm (mesurée par l'alcool), et les conditions de test standard sont de 20 ± 2 °C, 65 ± 5 % HR, avec un temps de préchauffage de ≥ 48 heures.

Symbole / Unité des paramètres Valeur typique / Plage Remarques

Gaz détecté — Acide benzoïque, Formaldéhyde, Alcool, Fumée Non sélectif, sensible à plusieurs COV et à la fumée

Plage de détection ppm 0,5 - 1000 (Alcool) Les données sont basées sur l'alcool comme référence, d'autres gaz nécessitent un étalonnage

Tension de boucle Vc ≤ 24 V CC Test standard Vc = 5,0 ± 0,1 V

Tension de chauffage Vh 5,0 ± 0,1 V CA/CC Nécessite une alimentation stable pour assurer la cohérence

Résistance de charge Rl Réglable Par division de tension pour convertir le changement de résistance en sortie de tension

Résistance de chauffage Rh 95 ± 10 Ω (température ambiante) D'après la mesure réelle, elle varie entre environ 85 - 130 Ω pour différents lots, se référer à la mesure réelle / spécifications du lot

Consommation électrique de chauffage Ph ≤ 300 mW D'autres données indiquent également ≤ 240 mW, il s'agit d'une différence de lot

Résistance du corps sensible Rs 1 kΩ - 15 kΩ (10 ppm d'alcool) Varie selon le type / la concentration de gaz

Sensibilité S ≥ 2 (10 ppm d'alcool) S = Rs (air) / Rs (10 ppm d'alcool)

Pente de concentration α ≤ 0,6 (Alcool) α = R (50 ppm) / R (10 ppm), reflète la linéarité

Conditions de test standard — T = 20 ± 2 °C ; HR = 65 ± 5 % ; Vc = 5,0 ± 0,1 V ; Vh = 5,0 ± 0,1 V Les données sont basées sur ces conditions

Temps de préchauffage — ≥ 48 heures Les nouvelles pièces / après un long stockage nécessitent un préchauffage suffisant

Boîtier / Broche — Métal, DIP-4 1/2 broches pour le chauffage ; 3/4 broches pour la mesure

Principe de fonctionnement — Semi-conducteur d'oxyde métallique (MOS) La résistance augmente avec la concentration du gaz cible

Conseils de sélection et d'utilisation

Plage de détection et sensibilité : 0,5 - 1000 ppm basés sur l'alcool comme référence ; S ≥ 2 à 10 ppm d'alcool est la référence, un étalonnage réel est requis en fonction du gaz cible et de la plage de concentration.

Alimentation et chauffage : Tension de boucle ≤ 24 V CC ; Chauffage Vh = 5,0 ± 0,1 V (CA/CC) ; Résistance de chauffage Rh ≈ 95 ± 10 Ω, Consommation électrique ≤ 300 mW (données indiquent ≤ 240 mW), se référer aux spécifications de mesure / lot réelles.

Résistance de charge Rl : Division de tension réglable pour obtenir une sortie de tension ; Rl affecte la sensibilité et la linéarité, il faut optimiser l'adaptation avec le gaz cible.

Environnement et stabilité : Test standard 20 ± 2 °C, 65 ± 5 % HR ; Pour un stockage à long terme, recommander - 20 à + 60 °C, scellé à sec ; Éviter les gaz à haute concentration, les vapeurs de silicium et la condensation d'eau avant la mise sous tension.

Préchauffage et vieillissement : Nouvelles pièces ou après un long stockage, préchauffer ≥ 48 heures ; Le temps de vieillissement pour le stockage doit être prolongé en conséquence pour les périodes de stockage plus longues.

Non-sélectivité et sensibilité croisée : Réagit au benzène, au formaldéhyde, à l'alcool et à la fumée ; Il faut évaluer les interférences dans le scénario cible et étalonner.

Explication des variations de données

Consommation électrique de chauffage : Les données courantes sont ≤ 300 mW, également décrites comme ≤ 240 mW, il s'agit d'une différence de lot / version, se référer aux spécifications de mesure et de lot réelles.

Résistance de chauffage : Couramment environ 95 ± 10 Ω, certaines données 85 - 130 Ω, il est recommandé de concevoir le biais en fonction de la mesure réelle du lot.
