SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

           Capteur de gaz MEMS VOC SMD1013B SMD1013 Haute Sensibilité Faible Consommation d'Énergie Capteur de Qualité de l'Air

Introduction Générale :

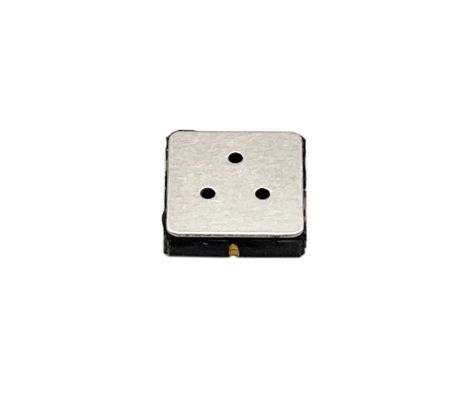

Le SMD1013 est un capteur de gaz semi-conducteur MEMS (Micro-Electro-Mechanical Systems), conçu avec une technologie de haute précision. Il est conditionné dans un boîtier en céramique, offrant une bonne protection et stabilité aux composants sensibles internes. Ce capteur est capable de détecter divers gaz, notamment l'alcool, la fumée, le formaldéhyde, etc., ce qui le rend adapté à un large éventail d'applications dans la surveillance environnementale, la détection de sécurité et le contrôle des processus industriels.

Spécifications Techniques :

• Gaz Détecté et Plage de Concentration :
  • Le capteur peut détecter l'éthanol dans une plage de concentration de 0 à 100 ppm. Il présente également une sensibilité aux autres gaz mentionnés ci-dessus, ce qui en fait une option polyvalente pour différents scénarios de détection de gaz.
  • La résolution pour la détection d'éthanol est de 0,2 ppm, permettant une mesure précise des concentrations faibles d'éthanol.
• Paramètres Électriques :
  • Tension de Circuit (Vc) : Il peut fonctionner sous une tension de circuit de ≤5V ou 3,3V CC, offrant une flexibilité dans différentes conceptions de circuits.
  • Tension de Chauffage (Vh) : La tension de chauffage requise est de 1,6 ± 0,1 V, pouvant être en CA ou CC. Ce chauffage est crucial pour activer le matériau semi-conducteur à l'intérieur du capteur afin d'améliorer ses performances de détection de gaz.
  • Résistance de Charge (RL) : La résistance de charge est réglable, et la valeur spécifique est sujette au rapport de livraison. Cette réglabilité permet aux utilisateurs d'optimiser la sortie du capteur en fonction de leurs exigences de circuit spécifiques.
  • Résistance de Chauffage (Rh) : À température ambiante, la résistance de chauffage est mesurée à 45 ± 3 Ω.
  • Consommation d'Énergie de Chauffage (Ph) : La consommation d'énergie de chauffage est ≤30 mW, indiquant une consommation d'énergie relativement faible pour le processus de chauffage.
  • Résistance du Corps Sensible (Rs) : Lors des tests dans l'air, la résistance du corps sensible varie de 10 à 500 KΩ.
• Sensibilité et Paramètres Associés :
  • Sensibilité (S) : Définie comme R₀ (dans l'air) / Rs (dans 10 ppm d'éthanol), la sensibilité du capteur SMD1013 est ≥6, montrant un changement significatif de résistance lorsqu'il est exposé à une petite quantité d'éthanol dans l'air.
  • Pente (α) : La pente, qui représente le taux de changement de la réponse du capteur par rapport à différentes concentrations d'éthanol, est ≤0,3 (R₁₀ₚₚₘ / R₁ₚₚₘ éthanol).
• Conditions de Test :
  • Conditions Environnementales : Les conditions standard de test pour la température et l'humidité sont respectivement de 20 ± 2 °C et 55 ± 5 %HR.
  • Conditions de Circuit : Pour le circuit de test standard, Vc est réglé à 5 V ou 3,3 ± 0,1 V, et Vh est de 1,6 ± 0,1 V. Le temps de préchauffage requis avant qu'une mesure précise puisse être effectuée est de 3 à 5 minutes.
• Temps de Réponse et de Récupération :
  • Temps de Réponse (T₉₀) : Il faut moins de 30 secondes pour que le capteur atteigne 90 % de sa valeur de réponse finale lorsqu'il est exposé au gaz cible, indiquant une caractéristique d'action relativement rapide.
  • Temps de Récupération (T₁₀) : Le capteur peut récupérer à 10 % de son état initial en moins de 60 secondes après le retrait du gaz.
• Durée de Vie :

Le capteur de gaz SMD1013 a une durée de vie de ≥3 ans, garantissant un fonctionnement fiable à long terme dans diverses applications.

Applications

• Sécurité Domestique : Il peut être intégré dans les systèmes de sécurité domestique pour détecter les fuites d'alcool (par exemple, dans les ménages avec une grande quantité d'alcool stockée), ainsi que la présence de fumée et de formaldéhyde, qui peuvent être nocifs pour la santé humaine.
• Environnements Industriels : Dans les environnements industriels, il peut être utilisé pour surveiller la concentration de composés organiques volatils tels que dans l'air, aidant à garantir un environnement de travail sûr et à se conformer aux réglementations environnementales.
• Automobile et Transport : Pour les applications dans le domaine automobile, il peut être utilisé pour détecter l'alcool dans l'habitacle du conducteur afin de prévenir la conduite en état d'ivresse. De plus, il peut être appliqué dans les véhicules de transport public pour surveiller la qualité de l'air à l'intérieur des cabines.
