Description du produit :

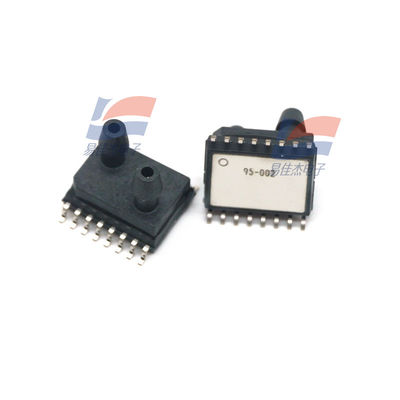

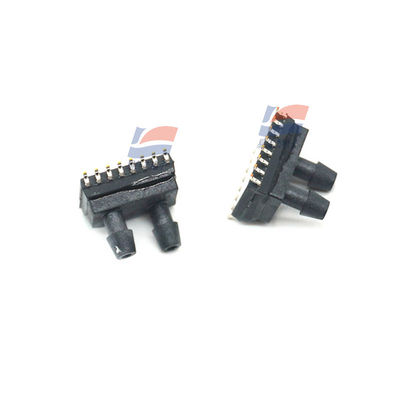

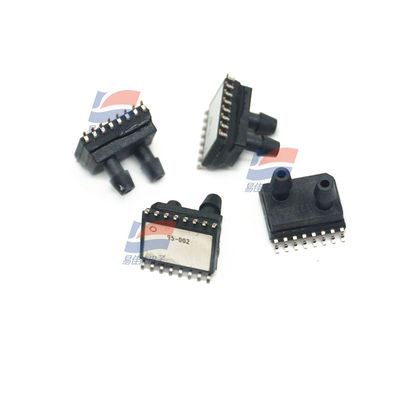

Les capteurs de pression YJJ SM9541-140C-SC-3-S sont utilisés dans les équipements de dialyse médicale

Caractéristiques:

La détection des paramètres respiratoires de l'appareil d'anesthésie n'est limitée qu'au mode de ventilation mécanique conventionnel, et la sélection du capteur de pression, un élément clé de l'appareil d'anesthésie, est très importante.

Pour les appareils d'anesthésie, la partie de détection de pression doit être très sensible afin de mesurer avec précision l'inspiration et l'expiration du patient ainsi que le gaz délivré au flux d'air. Par conséquent, des capteurs capables de détecter une pression différentielle ou un débit d'air à des débits très faibles doivent être sélectionnés. Le capteur doit être capable de mesurer le pic de la respiration d'un patient, ou le point tournant entre l'inspiration et l'expiration. Considérez le facteur de conception consistant à devenir plus petit, beau et portable. L'étalonnage client peut également être envisagé, en particulier pour les applications CPAP (pression positive continue des voies respiratoires), afin d'optimiser les performances du produit pour qu'elles correspondent au rythme respiratoire du patient.

Dans l'appareil d'anesthésie, le capteur de pression SM9541 peut être utilisé pour mesurer la vitesse expiratoire, la vitesse inspiratoire, la pression expiratoire, la pression inspiratoire, la série PEEP. SM9541 est une puce de capteur de pression piézorésistive hautement stable montée sur un substrat en céramique. Il UTILISE la résistance à couche mince sur le substrat céramique pour la correction du zéro, la compensation de température nulle et la compensation de température de sensibilité. Il est alimenté par une source de tension constante.

La série SM9541 est une puce de capteur de pression piézorésistif très stable montée sur un substrat en céramique. Il UTILISE la résistance à couche mince sur le substrat céramique pour la correction du zéro, la compensation de température nulle et la compensation de température de sensibilité. Il est piloté par une source de tension constante. SM9541 prend en charge la lecture des données I2C et peut définir le débit en bauds de 4 MHz.

1) plage de micropression : 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) large plage de compensation de température : -5 ℃ à 65 ℃

3) précision : ± 1 %

4) étalonnage du point zéro et compensation de température

5) paquet de puce de silicium de haute performance et stable

6) la pression de la table et la pression différentielle sont prises en charge

7) Valeur de sortie de pression I2C : 1638 à 14745

L'interface du capteur de pression SM9541 est I2C et seulement deux 4,7 k ohms sont nécessaires. Un condensateur de filtre de 0,1 uf est requis au niveau de la broche d'alimentation.
