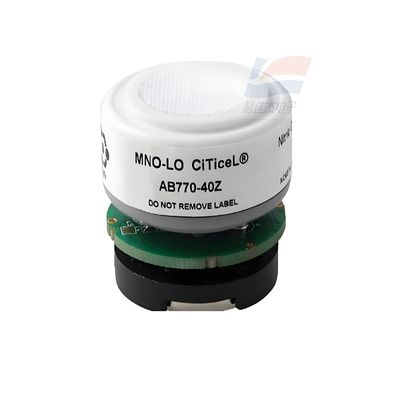

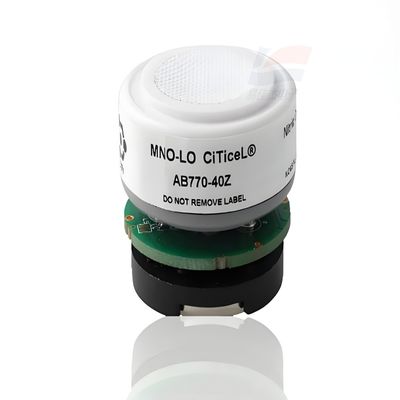

YJJ MNO-LO AB770-40Z MNOLO Capteur électrochimique d'oxyde nitrique détecte l'oxyde nitrique expiré excessif

Description du produit :

Le capteur de monoxyde d'azote électrochimique YJJ MNO-LO AB770-40Z MNOLO détecte l'oxyde nitrique expiré excessif

Caractéristiques :

Spécifications techniques
MESURE
Principe de fonctionnement : Électrochimique à 4 électrodes
Plage de mesure : 0-300 ppb NO
Surcharge maximale : 500 ppb NO
Filtre : Pour éliminer les gaz acides
Sensibilité : 0,7-1,7 nA/ppb (voir note)7,17 mV/ppb lorsqu'il est utilisé avec
circuits recommandés
Équivalent 0-100 ppb NO
+3000 mV
<24 hours to fully stabilise
(Voir principes de fonctionnement)
La réponse au NO est linéaire mais peut
être influencée par l'humidité
décalage zéro
DécalageTemps de démarrage de la ligne de base à partir du circuit ouvertRépétabilitéLinéarité
ÉLECTRIQUE
Tension de polarisation | +350 mV
+5 % de la région linéaire (au-dessus du niveau de décalage zéro) lors de l'utilisation de circuits recommandés

MÉCANIQUE
Matériau du boîtier : Polypropylène rempli de verre à 20 %
Couleur : BlancPoids : 16 g (environ)
Orientation : N'importe laquelle

ENVIRONNEMENTAL
Applications typiques
Température de fonctionnement
Plage : ContinueIntermittente
Plage de pression de fonctionnement
Humidité de fonctionnement
Plage : ContinueIntermittente
Analyse de la respiration
10 °C à 30 °C0 °C à 35 °C1 atm ± 10 %
25 % à 75 % HR sans condensation
0 % à 100 % HR sans condensation
DONNÉES DE SÉCURITÉ INTRINSÈQUE
Maximum à 1000 ppb : 0,1 mA
Tension maximale en circuit ouvert : 1,3 V
Courant maximal de court-circuit : <1,0 A

Empoisonnement
Les capteurs électrochimiques CiTiceL sont conçus pour fonctionner dans un large éventail d'environnements et de conditions difficiles. Cependant, il est important d'éviter l'exposition à des concentrations élevées de vapeurs de solvants, tant pendant le stockage, l'installation dans les instruments que pendant le fonctionnement. Lors de l'utilisation de capteurs avec des cartes de circuits imprimés (PCB), des agents de dégraissage doivent être utilisés avant l'installation du capteur. Ne pas coller directement sur ou près du capteur car le solvant peut provoquer le craquelage du plastique.
Tableau de sensibilité croisée
Bien que les CiTicels soient conçus pour être hautement spécifiques au gaz qu'ils sont destinés à mesurer, ils réagiront quand même dans une certaine mesure à divers autres gaz. Le tableau ci-dessous n'est pas exclusif et d'autres gaz non inclus dans le tableau peuvent toujours provoquer une réaction du capteur.
NOTE IMPORTANTE : Les données de sensibilité croisée présentées ci-dessous ne font pas partie de la spécification du produit et sont fournies à titre indicatif uniquement. Les valeurs indiquées sont basées sur des tests effectués sur un petit nombre de capteurs et tout lot peut présenter des variations importantes. Pour les mesures les plus précises, un instrument doit être calibré en utilisant le gaz en cours d'investigation.
Gaz
Azote, N.
Dioxyde de carbone, CO. Monoxyde de carbone, CO
Lecture (équivalent ppb)
Concentration utilisée

Critères de test : Gaz de base : air filtré à 50 % HR NOGaz à sensibilité croisée : 0 % HR
Les données de sensibilité croisée ont été calculées en référence au régime standard (air de bouteille filtré à 50 % HR, 50 et 100 ppb NO à 20 % HR). En raison de l'effet de l'HR sur le capteur MNo-LO, les sensibilités croisées ont été déterminées en utilisant un gaz de test à 0 % HR.
