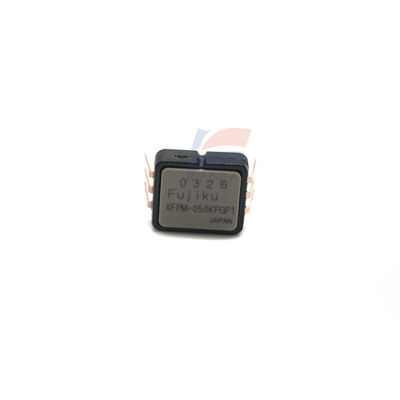

YJJ XFPM-050KPG XFPM-050KPGR Capteurs de pression pour l'instrumentation d'automatisation industrielle

Description du produit :

Capteurs de pression YJJ XFPM-050KPG XFPM-050KPGR pour l'instrumentation d'automatisation industrielle

Caractéristiques :

Le XFPM-050KPG est un capteur de pression piézorésistif de haute précision produit par Fujikura. Il se caractérise par une faible consommation d'énergie et une grande adaptabilité à la température, et est largement utilisé dans le contrôle industriel, les équipements médicaux et d'autres scénarios. Ce qui suit est la description détaillée des paramètres et l'introduction de l'utilisation de ce capteur :
I. Description des paramètres principaux
(1) Paramètres de performance de base
Plage de mesure : 0~7,25 psi (environ 0~50 kPa), appartenant à la catégorie de mesure de micro-pression, avec un mode de détection de pression relative.
Lié à la précision : Précision globale ±1,5 % FS (pleine échelle), y compris la non-linéarité, l'hystérésis, etc. Erreurs globales ; certaines spécifications peuvent atteindre une précision plus élevée, avec une plage d'erreur aussi faible que ±0,125 % FS (en option).
Signal de sortie : Sortie de tension analogique, décalage typique du point zéro 0,2 V ; prend en charge divers types de sortie standard (en option), tels que 4-20 mA, 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, etc.
Sensibilité : Le paramètre de sensibilité est de 3 (unité adaptée aux caractéristiques de sortie de tension), le signal de sortie à pleine échelle correspond linéairement aux variations de pression, ce qui facilite l'acquisition et le traitement du signal.
Temps de réponse : 2000 µs (2 millisecondes), capable de répondre rapidement aux variations de pression, adapté aux scénarios de surveillance de la pression dynamique.
(2) Paramètres électriques et de consommation d'énergie
Tension d'alimentation : 4,75~5,25 Vdc, compatible avec les tensions d'alimentation 3,0 V, 3,3 V, 5,0 Vdc, adapté aux différentes exigences d'alimentation des équipements.
Courant maximum : 10,0 mA, mode basse consommation (3,3 Vdc) maximum seulement 2 mA, adapté aux appareils alimentés par batterie ou aux systèmes à faible consommation.
Résistance d'isolement : 4 Ω, performances d'impédance CC stables entre le circuit et le corps élastique, assurant la sécurité électrique.
(3) Paramètres environnementaux et de température
Plage de température de fonctionnement : -40 °C~125 °C, adapté aux environnements à températures extrêmement élevées et basses.
Plage de compensation de température : 0 °C~85 °C, dans cette plage, la dérive du point zéro et de la sensibilité est strictement compensée, assurant une précision de mesure stable.
Stabilité : Possède une excellente stabilité à long terme et une capacité anti-dérive, le paramètre de dérive est de 4 (basé sur le pourcentage de pleine échelle), réduisant la fréquence d'étalonnage lors d'une utilisation à long terme.
(4) Paramètres mécaniques et structurels

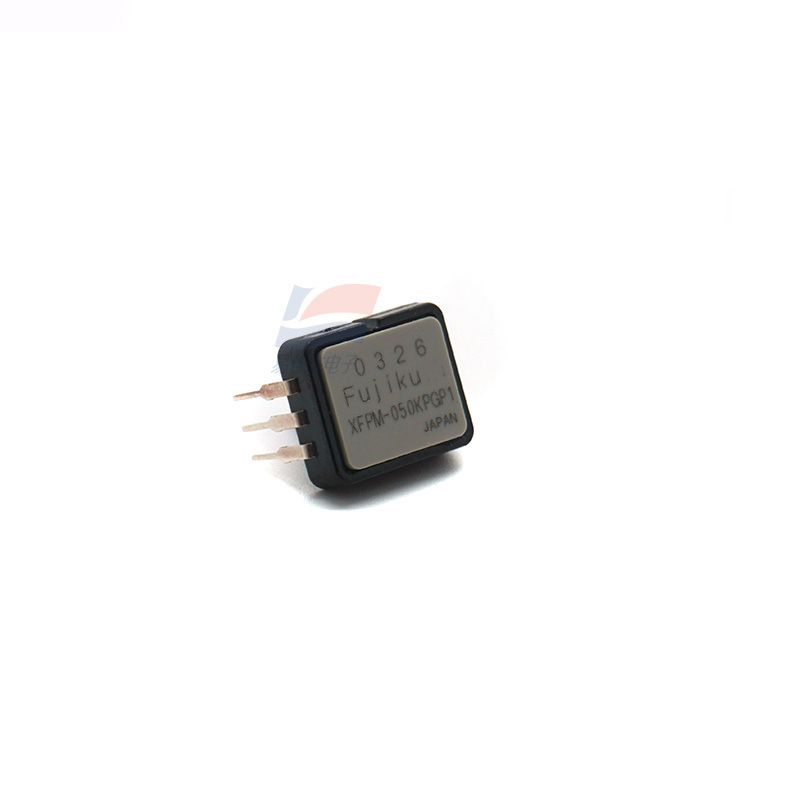

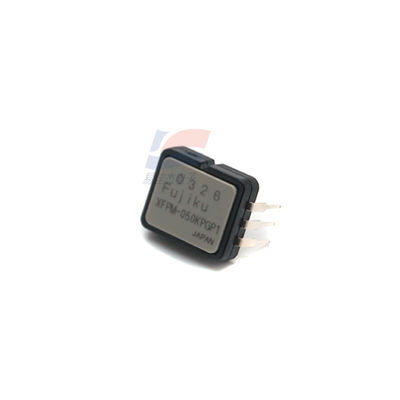

Matériau et emballage : Le matériau du corps principal est l'acier inoxydable, avec une bonne isolation ; la forme d'emballage est DIP-6 (boîtier double en ligne), structure carrée, petite taille (longueur × largeur = 8,0 mm × 8,0 mm), prend en charge l'installation traversante (Through Hole Mount).

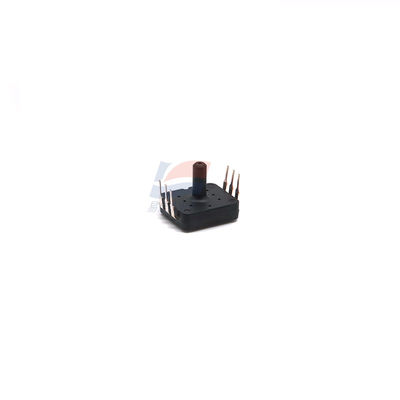

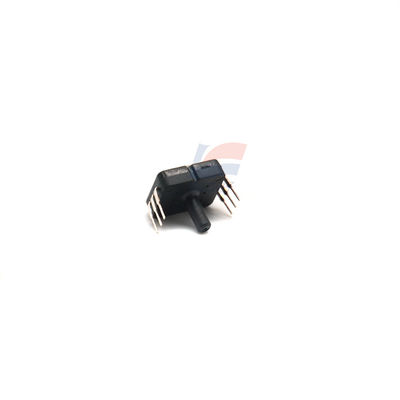

Interface de pression : Port droit, diamètre du port 3,2 mm, hauteur 6 mm, facilitant la connexion avec la canalisation du milieu mesuré.
Capacité de surcharge : Permet une surcharge de 7 % FS, possède une capacité de protection élevée contre les chocs et les surpressions, prolongeant la durée de vie.
II. Applications principales
Automatisation industrielle : Convient à la surveillance de la pression dans les systèmes hydrauliques/pneumatiques, au contrôle de la rétroaction de la pression dans les machines et machines industrielles, au moulage par injection, au moulage par estampage, etc., ainsi qu'à la surveillance de l'état de la pression des pompes et des compresseurs, contribuant à optimiser les processus de production et à assurer le fonctionnement sûr des équipements.
Équipement médical : Peut être intégré dans des moniteurs de pression artérielle jetables, des moniteurs multi-paramètres, des analyseurs de cellules sanguines, etc., pour une mesure précise de la pression artérielle humaine, de la pression des gazoducs, etc., répondant aux exigences strictes des équipements médicaux en matière de précision et de stabilité.
Électronique grand public et appareils électroménagers : Convient aux appareils électroménagers tels que les machines à laver, les aspirateurs, les dispositifs de gonflage, etc., pour des scénarios tels que le contrôle de l'interrupteur de pression, la mesure indirecte du niveau de liquide (par conversion de pression), etc., améliorant l'intelligence et la fiabilité du produit. Équipement de laboratoire et de test : Utilisé pour l'étalonnage et la surveillance de la pression des systèmes de chauffage, de ventilation et de climatisation (CVC) et de réfrigération, ainsi que pour les exigences de mesure de micro-pression dans diverses expériences de recherche scientifique. Il est compatible avec les environnements d'alimentation multi-tension dans les laboratoires et est facile à installer.
Autres scénarios : Il est également appliqué dans des domaines tels que la surveillance de la pression dans les salles blanches et la détection de la pression pour les équipements de mouvement. Avec une large plage de températures (-40 °C~125 °C) et des caractéristiques de faible consommation d'énergie, il convient aux environnements de travail complexes.
III. Principaux avantages du produit
Adopte une technologie de détection piézorésistive avancée, offrant une grande précision et des capacités de réponse rapide, avec une forte capacité anti-interférence (conforme aux normes CE EMI).
Large plage de températures de fonctionnement (-40 °C~125 °C) et conception de compensation de température, adaptée à une mesure stable dans des environnements difficiles.
Emballage compact et méthodes d'installation flexibles, compatible avec diverses exigences d'intégration d'équipements et prenant en charge les ajustements de spécifications personnalisés.
