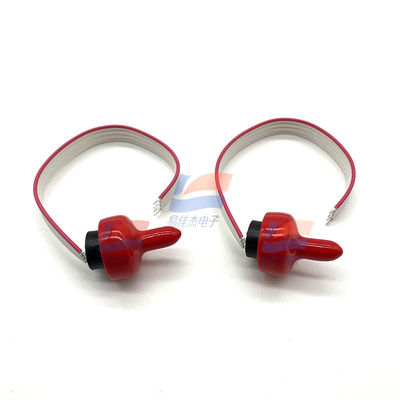

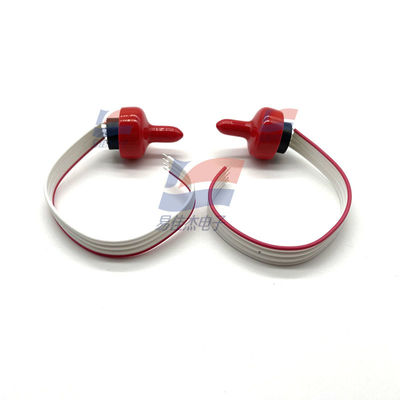

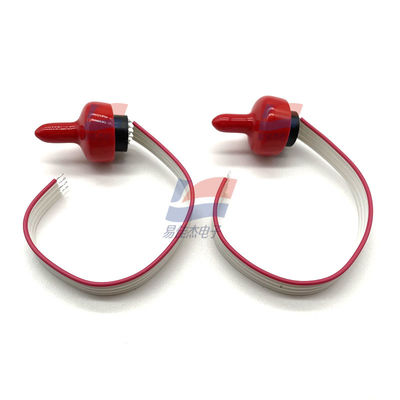

Le capteur de pression YJJ NPI-19A-CZ021GH est utilisé dans les instruments biomédicaux avec une pression de 2,5 psi.

Description du produit :

Le capteur de pression YJJ NPI-19A-CZ021GH est utilisé dans les instruments biomédicaux avec une pression de 2,5 psi

Caractéristiques :

Les principaux paramètres et applications du capteur de pression NPI-19A-CZ021GH sont les suivants :
Description des paramètres
‌Pression de service‌: 17,2 KPa
‌Tension de sortie‌: La tension de sortie varie en fonction de la configuration. Par exemple, la version à excitation à courant constant peut fournir une sortie de courant de 1,5 mA.
Tension d'alimentation : Certaines configurations prennent en charge une alimentation de 10 V.
Température de fonctionnement : Jusqu'à 125 °C
Forme d'emballage : Utilise une structure à noyau rempli d'huile
Type d'interface : Prend en charge le câblage flexible ou les ports de type N
Application principale
‌Surveillance de la sédimentation‌: Convient à la surveillance des déplacements dans des scénarios tels que les voies ferrées et les fondations de bâtiments.
Convient aux environnements difficiles : Équipé d'une isolation moyenne et d'une conception à noyau rempli d'huile, il peut résister à une humidité élevée, aux vibrations et à d'autres conditions de travail difficiles.

Spécifications détaillées du capteur de pression NPI-19A-CZ021GH
Le NPI-19A-CZ021GH est un capteur de pression de qualité industrielle de la série NPI-19 de NovaSensor, une marque d'Amphenol. Il est principalement conçu pour les scénarios de mesure à basse pression, adoptant la technologie d'isolation diélectrique et le processus de détection piézorésistive, qui combine haute précision et haute fiabilité. Voici ses paramètres détaillés et ses informations clés :
1. Paramètres techniques de base
1.1 Paramètres liés à la pression
Type de mesure : Pression relative
Plage de mesure standard : 0~2,5 psi (équivalent à 0~17,2 kPa, 1 psi ≈ 7 kPa)
Pression de surcharge maximale : 3 fois la pression nominale (pour l'alimentation à courant constant), 2 fois la pression nominale (pour l'alimentation à tension constante)
Précision statique : ±0,1 % FSO (valeur typique), ±0,5 % FSO (valeur maximale), y compris les erreurs de linéarité, de répétabilité et d'hystérésis
Plage de compensation de température : 0~70 °C (32~158 °F), l'erreur de température maximale après compensation est ≤0,75 % FSO

Paramètres environnementaux et physiques
2.1 Adaptabilité environnementale
Température de fonctionnement : -40~125 °C (-40~257 °F)
Température de stockage : -40~125 °C (-40~257 °F)
Adaptabilité à l'humidité : Aucune indication claire, il est recommandé d'éviter les environnements de condensation (compatible avec l'humidité industrielle conventionnelle)
Résistance aux vibrations : Prend en charge l'environnement de vibration industriel conventionnel à une fréquence de 20~2000 Hz (valeurs spécifiques non spécifiées, se référer aux caractéristiques de la série)
Résistance aux chocs : Prend en charge la résistance aux chocs de qualité industrielle sous une impulsion de 11 ms (se référer aux caractéristiques de résistance aux chocs de 100 g de la série)
2.2 Paramètres physiques et structurels
Matériau principal : Membrane d'isolation en acier inoxydable 316, compatible avec les milieux adaptatifs 316SS (forte résistance à la corrosion)
Spécifications dimensionnelles : Structure cylindrique, diamètre 18,8~19 mm, longueur 7~7,1 mm (taille standard de la série NPI-19)
Poids : Environ 10 grammes (conception légère, facile à intégrer)
Port de pression : Pas de port intégré (doit être associé à un module de port adaptatif), prend en charge la conception de joint soudé/latéral, interfaces filetées optionnelles telles que 1/2 "-20 UNF, 1/4 "-18 NPT
Spécification d'étanchéité : La configuration de type A comprend un joint torique (taille φ16,76×0,99 mm) pour assurer les performances d'étanchéité
Forme d'emballage : Tube (emballage tubulaire), pratique pour le stockage et le transport
3. Caractéristiques du produit et scénarios d'application
3.1 Principaux avantages
Conception d'isolation diélectrique : La puce du capteur est emballée dans une cavité remplie d'huile, et le milieu de mesure est isolé par une membrane en acier inoxydable pour éviter les dommages de la puce causés par la corrosion ou la pollution
Technologie de pointe : Adopte la technologie de détection piézorésistive Senstable®, et le substrat céramique hybride intègre un réseau de résistances de compensation de température, avec une excellente stabilité
Modes d'alimentation doubles : Prend en charge l'alimentation à courant constant (1,5 mA) ou à tension constante (10 V CC), s'adaptant aux différentes exigences de conception du système
Longue durée de vie : La durée de vie du cycle de pression est d'environ 10 millions de fois, avec une faible dérive à long terme et une forte durabilité dans les scénarios industriels
3.2 Applications typiques
Systèmes de contrôle de pression liquide/gaz, détection de processus industriel et contrôle automatique
Gestion de l'énergie, protection de l'environnement et systèmes de traitement de l'eau (tels que la détection du niveau d'eau des ponts)
Systèmes de navigation maritime, équipements de réfrigération et de production d'oxygène, systèmes de moteurs diesel, équipements de machines agricoles
Systèmes CVC (chauffage, ventilation et climatisation), instruments biomédicaux et autres scénarios de mesure à basse pression et de haute précision
4. Notes complémentaires
Ce modèle appartient au modèle basse pression de la série NPI-19. Pour des plages de mesure plus élevées (telles que 0~300 psi), vous pouvez vous référer au modèle NPI-19 VC de la même série. Pour les définitions de broches détaillées, les schémas d'adaptation des ports ou les courbes d'erreur de température complètes, vous pouvez vous référer au manuel technique officiel de la série NPI-19 d'Amphenol, ou contacter les agents agréés de la marque pour une assistance personnalisée.
