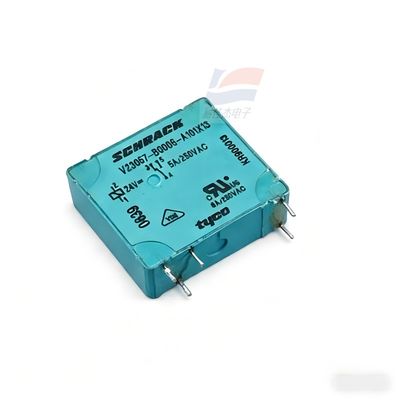

Le relais de puissance YJJ V23057-B0006-A101 est utilisé pour l'installation sur circuit imprimé, par exemple dans le domaine du contrôle moteur.

Description du produit :

Le relais de puissance YJJ V23057-B0006-A101 est utilisé pour l'installation sur circuit imprimé, par exemple dans le domaine du contrôle moteur.

Caractéristiques :

Le V23057-B0006-A101 est un relais unipolaire à deux directions (SPDT) avec une bobine de 24 V CC et un courant de commutation de 5 A. Il convient aux scénarios d'installation sur circuit imprimé et le matériau de contact est un alliage d'argent. Il appartient à la série de produits Card E.
Paramètres principaux
Tension de la bobine : 24 V CC
Courant de commutation : 5 A
Configuration des contacts : SPDT (unipolaire à deux directions)
Nombre de pôles : 1 pôle
Type d'installation : Installation sur circuit imprimé
Matériau de contact : Alliage d'argent Objectif
Ce relais convient aux scénarios d'automatisation industrielle qui nécessitent le contrôle de charges à courant élevé, tels que le contrôle moteur, la commutation de puissance ou l'isolation du signal, etc. Sa capacité de courant de commutation élevée (5 A) et la conception des contacts en alliage d'argent garantissent un fonctionnement stable à long terme.

Agent de distribution relais TYCO, type de relais de signal, relais de puissance, relais automobile, relais à couplage optique (MOS FET), relais haute tension, relais haute fréquence.

Paramètres de la bobine :

Type de bobine : CC stable unique.

Tension nominale de la bobine : 24 V CC.

Résistance de la bobine : 1200 Ω.

Puissance nominale de la bobine : 480 mW.

Paramètres des contacts :

Forme des contacts : type 1C (CO), c'est-à-dire unipolaire à deux directions (SPDT).

Matériau des contacts : Alliage argent-nickel (AgNi0,15).

Courant nominal des contacts : 5 A maximum.

Tension nominale des contacts : CA 250 VCA.

Tension de commutation maximale des contacts : CA 400 VCA.

Autres paramètres :

Méthode d'installation : Trou traversant de circuit imprimé (PCB - THT).

Dimensions : Longueur 28 mm, largeur 10,4 mm, hauteur 25,1 mm.

Poids : Environ 14 g.

Plage de température de fonctionnement : -40 °C à 70 °C.

Tension de tenue diélectrique (entre la bobine et le contact) : 4000 V.
