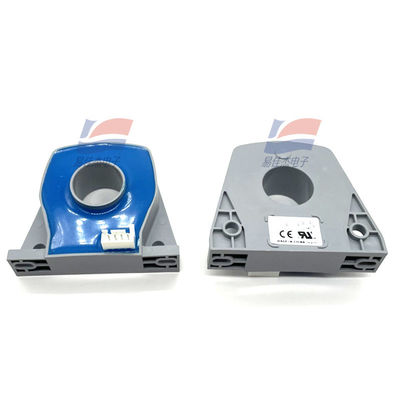

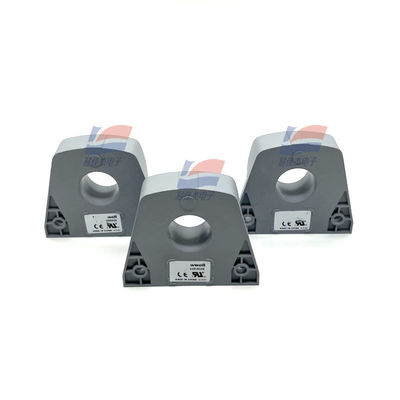

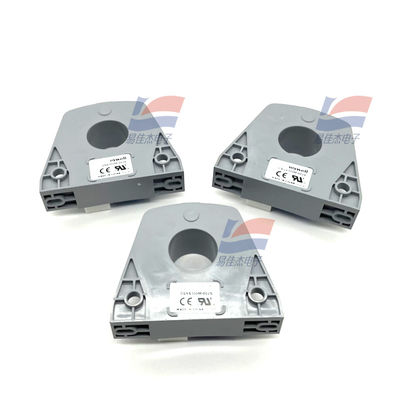

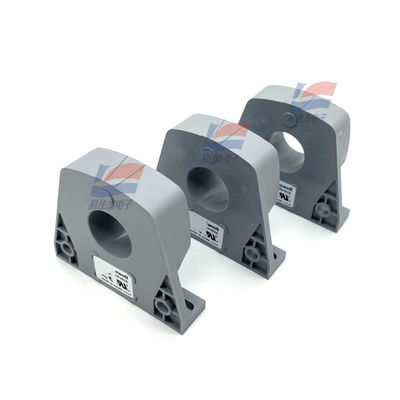

YJJ CSNS300M-002S ±600A Capteur de courant de haute précision utilisé pour les domaines industriels de mesure de courant

Description du produit :

Le capteur de courant de haute précision YJJ CSNS300M-002S ±600A est utilisé pour la mesure du courant dans les domaines industriels

Caractéristiques :

Capteur de courant en boucle fermée CSNS300M-002S, basé sur le principe de la compensation magnétique. Isolation électrique entre les circuits primaire et secondaire pour mesurer les courants continus, alternatifs et pulsés.

Paramètres électriques

Courant nominal : 300a.t RMS (valeur nominale)

Plage de mesure : 0~ 600a. t(DC~AC Peak)

Résistance mesurée (à 70 ° C) : Rm le Rm min Max

Avec 18V, à 300a.t Max : 5ohm 82ohm

T Max : 5ohm 25ohm

Courant de sortie analogique (à 50A) : 150mA

Rapport de spires : 1/2000

Précision (25 ° C) : supérieure à plus ou moins 0,75 % ln

Tension d'alimentation : 12~18VDC(5%)

Isolation : 6KVrms/50KHz/1 minute

Précision - paramètres dynamiques

Courant de décalage nul (25 ° C) : meilleur que + / - 0,30 mA

Dérive thermique du courant de décalage (0 ~ 70 ° C) : meilleure que + / - 0,60 mA

Linéarité : meilleure que 0,20 %

Temps de réponse : meilleur que 500ns

Largeur de bande de fréquence : DC~150 KHz

Suivi de précision Dl /dT : meilleur que 100A/ s

Indicateurs techniques

Plage de température de fonctionnement : - 40 ~ 85 ° C

Plage de température de stockage : - 40 ~ 90 ° C

Consommation d'énergie : 20mA plus courant de sortie

Résistance secondaire (+ 70 ° C) : 31 Ω

Boîtier du capteur : boîtier en plastique isolé

Forme de connexion (primaire) : perforation

Forme de connexion (secondaire) : connecteur à 4 broches

Spécifications :
