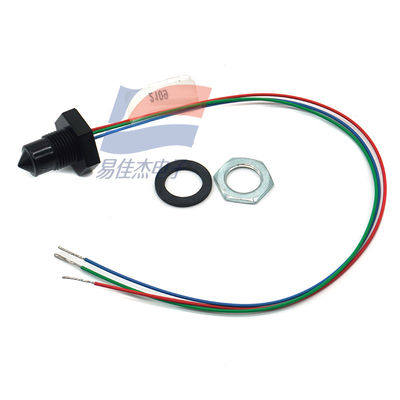

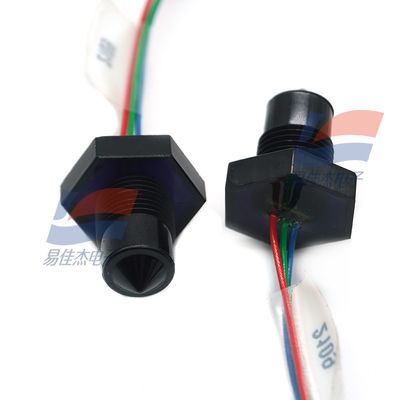

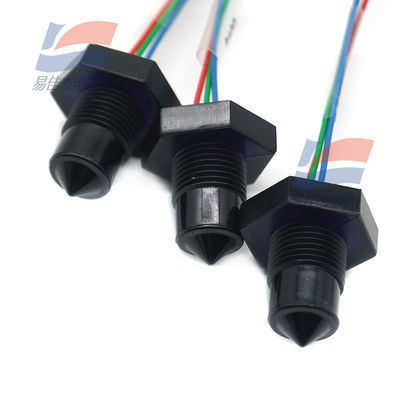

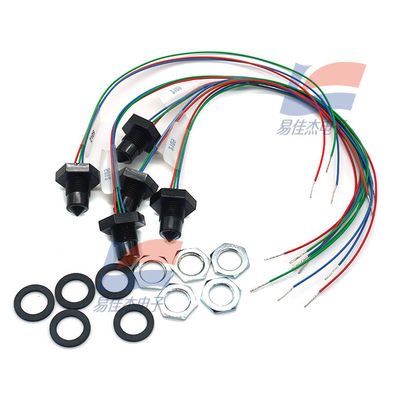

YJJ LLC102000 Capteur de niveau de sortie numérique utilisé pour la surveillance du niveau de liquide dans les scénarios industriels

Description du produit :

Le capteur de niveau de sortie numérique YJJ LLC102000 est utilisé pour la surveillance du niveau de liquide dans les environnements industriels.

Caractéristiques :

Le LLC102000 est un capteur de niveau de liquide photoélectrique de type standard de la société SST Sensing du Royaume-Uni, conçu pour les environnements industriels. Il utilise une technologie à l'état solide sans pièces mobiles et peut effectuer une détection marche-arrêt du niveau de liquide en un seul point. Il convient aux scénarios d'installation avec un espace limité. Voici la description détaillée des paramètres :

Paramètres électriques principaux

Indicateurs spécifiques des paramètres

Tension d'alimentation maximale + 15,4 Vcc

Courant d'alimentation maximal 2,5 mA (dans des conditions d'alimentation de 15,4 Vcc)

Type de sortie Sortie transistor, sortie push-pull compatible TTL Courant de sortie : 100 mA

Caractéristiques du niveau de sortie : Lorsque le numéro de matériau D3 est suivi de « L », le niveau de sortie dans l'air est bas ; sinon, il est élevé.

Tension de sortie : Lorsque la sortie est haute, Vout = Vs - 1 V (valeur maximale) ; lorsque la sortie est basse, Vout = 0 V + 0,5 V (valeur maximale) ; lorsqu'il n'y a pas de courant de sortie (Iout = 0 mA), le niveau haut de sortie Vout = Vs - 0,3 V (valeur maximale), et le niveau bas de sortie Vout = 0 V + 0,1 V (valeur maximale).

Paramètres physiques et d'installation

Indicateur spécifique des paramètres

Matériau de la coque Polysulfone

Méthode d'installation Installation filetée, avec une spécification de filetage de M12x1 - 8g

Diamètre du trou d'installation adaptable Environ 12,5 ± 0,3 mm

Couple de serrage Maximum 1,5 N・m (c'est-à-dire 13,26 pouces-livres)

Configuration de la ligne de connexion Fil de connexion de 250 mm, avec des extrémités de fil étamées

Paramètres environnementaux et de tolérance

Indicateur spécifique des paramètres

Température de fonctionnement Type standard, -25 °C à + 80 °C

Température de stockage Type standard, -30 °C à + 85 °C

Capacité de pression maximale Jusqu'à 7 bars lorsque le joint est intact

Autres caractéristiques clés

En utilisant le principe de l'optique de réflexion interne totale, lorsque l'extrémité de détection est recouverte de liquide, le changement de réfraction de la lumière infrarouge déclenche la commutation du niveau de sortie, réalisant ainsi la détection du niveau de liquide ;

Il possède des performances de protection électrique, est conforme aux normes CE, et convient aux environnements électromagnétiques industriels complexes ;

Il n'y a pas de pièces mobiles, ce qui peut réduire le risque de pannes pendant l'utilisation et a une taille compacte, ce qui convient à l'installation dans des scénarios avec un espace limité.
