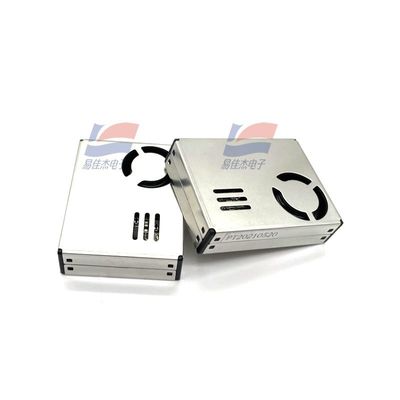

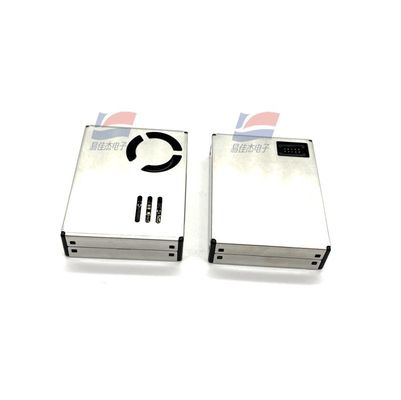

YJJ PMS9103M Capteur de matière particulaire à diffusion laser utilisé pour la surveillance de la concentration de matière particulaire dans l'air

Description du produit :

Capteur de particules de type diffusion laser YJJ PMS9103M utilisé pour la surveillance de la concentration de particules dans l'air

Caractéristiques :

Le PMS9103M est un capteur de particules numérique à usage général basé sur le principe de la diffusion laser. Il peut collecter et calculer en continu le nombre de particules en suspension de différents diamètres dans l'air par unité de volume, et le convertir en concentration massique, qui est ensuite sortie via une interface numérique.

Voici la description détaillée de ses principaux paramètres :

Spécifications techniques

‌Plage de mesure des particules‌: Prend en charge trois canaux de taille de particules : 0,3 - 1,0 μm, 1,0 - 2,5 μm et 2,5 - 10 μm.

Efficacité de comptage des particules : 50 % pour une taille de particule de 0,3 μm et ≥ 98 % pour une taille de particule de ≥ 0,5 μm.

Plage de mesure effective de la concentration massique des particules : 0 - 500 microgrammes par mètre cube (valeur standard PM2,5).

Plage maximale de concentration massique des particules : ≥ 1000 microgrammes par mètre cube (valeur standard PM2,5). Les valeurs supérieures à 1000 μg/m³ doivent être basées sur des mesures réelles.

Résolution : 1 microgramme par mètre cube (μg/m³).

Consistance : Dans la plage de 100 à 500 μg/m³, elle est de ±10 % (valeur standard PM2,5) ; dans la plage de 0 à 100 μg/m³, elle est de ±10 μg/m³.

Volume d'échantillonnage : 0,1 litre (L).

Temps de réponse : Temps de réponse unique < 1 seconde, temps de réponse total ≤ 10 secondes.

Exigences d'alimentation : Tension CC : Valeur typique : 5,0 V, Valeur minimale : 4,5 V, Valeur maximale : 5,5 V ; Courant de fonctionnement : ≤ 100 mA, Courant de veille : ≤ 2 mA.

Niveau d'interface de données : Niveau TTL, logique 3,3 V (niveau bas 2,7 V).

Environnement de fonctionnement : Plage de température -10 à +60℃, plage d'humidité 0 à 95 % (sans condensation).

Environnement de stockage : Plage de température -40 à +85 degrés Celsius.

Fiabilité : Le temps moyen entre les pannes (MTBF) est ≥ 5 ans.

Taille : Maximum 48 × 40 × 12 millimètres (mm).

Définition de l'interface

Le PMS9103M utilise une interface à 8 broches. Les définitions des broches sont les suivantes :

PIN1 (VCC) : Alimentation positive (+5V)

PIN2 (GND) : Alimentation négative

PIN3 (SET) : Broche de réglage, niveau TTL @ 3,3 V, niveau haut ou circuit ouvert est l'état de fonctionnement normal, niveau bas est l'état de veille

PIN4 (RXD) : Broche de réception du port série, niveau TTL @ 3,3 V

PIN5 (TXD) : Broche d'émission du port série, niveau TTL @ 3,3 V

PIN6 (RESET) : Signal de réinitialisation du module, niveau TTL @ 3,3 V, niveau bas réinitialise

PIN7, PIN8 : NC (Pas de connexion) Notes d'attention

Le capteur nécessite une alimentation de 5 V, mais les broches de communication et de contrôle nécessitent un niveau de 3,3 V. Si un MCU alimenté en 5 V est connecté, un circuit de conversion de niveau doit être ajouté.

Les broches SET et RESET ont des résistances pull-up internes et peuvent être laissées flottantes lorsqu'elles ne sont pas utilisées.

Lors de l'utilisation de la fonction de veille, le ventilateur a besoin d'au moins 30 secondes de temps stable pour redémarrer. Il est recommandé que le temps de fonctionnement après le réveil de la veille ne soit pas inférieur à 30 secondes pour garantir la précision des données.
