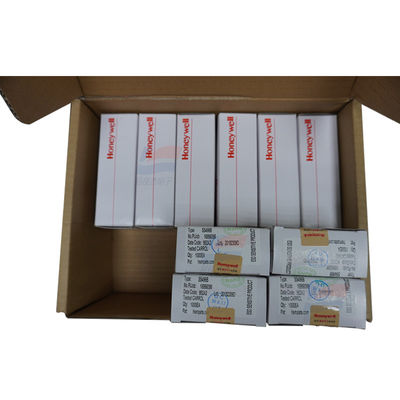

YJJ SS496A Capteur à effet Hall linéaire : applications telles que la détection de position et le contrôle moteur

Description du produit :

Capteur à effet Hall linéaire SS496A utilisé dans des scénarios tels que la détection de position et le contrôle moteur

Caractéristiques :

Le SS496A est un capteur à effet Hall linéaire de type proportionnel lancé par -. La tension de sortie est linéairement liée à l'intensité du champ magnétique. Il convient aux applications telles que la détection de position, la mesure de vitesse et le contrôle moteur. Voici une description détaillée des paramètres intégrée à partir de plateformes de composants électroniques officielles et faisant autorité :

Paramètres de détection principaux

Certification de conformité Conforme à la norme EU ROHS, classé EAR99 dans le ECCN américain, compatible avec les exigences de conformité des appareils électroniques dans plusieurs pays

Type de détection Hall linéaire de type proportionnel, la tension de sortie varie linéairement avec l'intensité du champ magnétique

Plage de mesure du champ magnétique -670 Gauss à +670 Gauss (soit -67 mT à +67 mT)

Sensibilité Valeur typique 1,5 mV/G, certaines données indiquent une valeur typique de 2,7 mV/G, capable de capturer avec précision les changements subtils du champ magnétique

Tension de sortie au point zéro Champ magnétique de 0 Gauss, valeur typique 2,5 V ± 0,075 V (compatible avec les scénarios d'alimentation nominale de 5 V)

Plage de tension de sortie Minimum 0,2 V à (tension d'alimentation - 0,2 V), typique 0,4 V à (tension d'alimentation - 0,4 V), large plage de tension de sortie

Linéarité L'erreur linéaire ne dépasse pas 1,5 % de la pleine échelle, garantissant la précision linéaire de la conversion champ magnétique-tension

Dérive de température Dérive du point zéro ±0,04 % - ±0,07 %/°C ; la dérive de sensibilité est ≤ -0,00 % à +0,07 %/°C lorsque < 25°C, ≤ -0,02 % à +0,06 %/°C lorsque ≥ 25°C, performances stables dans les environnements à haute températureTemps de réponse Jusqu'à 1 µs, adapté aux scénarios de détection de champ magnétique dynamique à haute vitesse

Paramètres électriques

Catégorie de paramètre Indicateurs spécifiques

Certification de conformité Conforme à la norme EU ROHS, classé EAR99 dans le ECCN américain, compatible avec les exigences de conformité des appareils électroniques dans plusieurs pays

Courant de fonctionnement statique Valeur typique 8 mA, certaines spécifications indiquent un maximum de 8700 µA, caractéristique de faible consommation d'énergie adaptée aux appareils alimentés par batterie

Courant de sortie maximum Jusqu'à 10 mA, peut piloter directement certaines petites charges, aucun circuit de commande supplémentaire requis

Paramètres environnementaux et physiques

Catégorie de paramètre Indicateurs spécifiques

Certification de conformité Conforme à la norme EU ROHS, classé EAR99 dans le ECCN américain, compatible avec les exigences de conformité des appareils électroniques dans plusieurs pays

Forme du boîtier Généralement boîtier traversant TO-92, également disponible en boîtier à montage en surface SOT-23, conception à 3 broches, pratique pour le soudage et l'intégration

Dimensions physiques Boîtier TO-92, longueur 4,06 mm, largeur 1,6 mm, hauteur 3 mm, petite taille, économie d'espace d'installation

Méthode d'installation Le boîtier traversant prend en charge l'installation traversante, le boîtier à montage en surface prend en charge le montage en surface, adapté aux différentes exigences de conception de PCB

Conformité et autres paramètres

Catégorie de paramètre Indicateurs spécifiques

Certification de conformité Conforme à la norme EU ROHS, classé EAR99 dans le ECCN américain, compatible avec les exigences de conformité des appareils électroniques dans plusieurs pays

Caractéristiques principales Résistance à film micro-ajustable intégrée par laser pour améliorer la précision et la stabilité thermique ; utilise un élément de détection Hall à quatre éléments pour réduire l'impact des contraintes mécaniques et thermiques sur la sortie

Compatibilité des applications Compatible avec la détection de position du rotor de moteur sans balais, la mesure de vitesse, la détection de déplacement dans les scénarios de contrôle industriel et d'électronique grand public, également adapté aux équipements de mesure de champ magnétique de haute précision.

Spécifications :

Type de sortie
