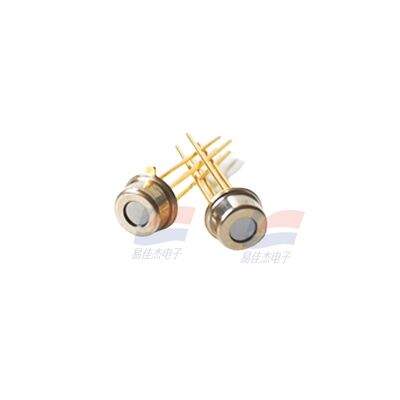

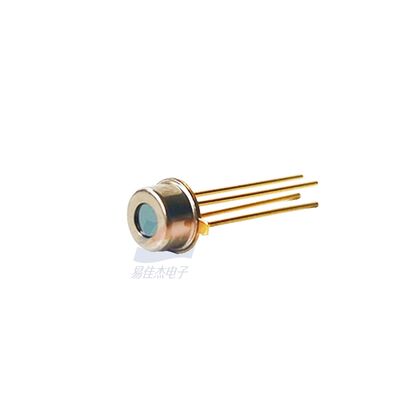

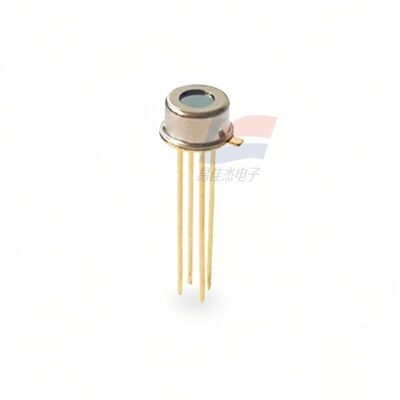

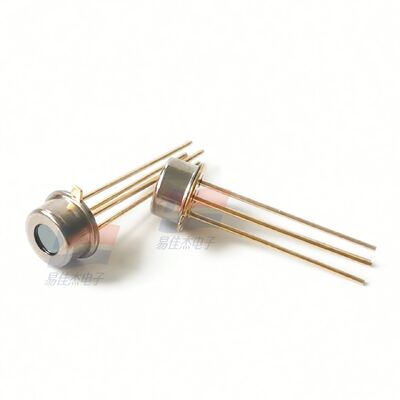

MRT313 MRT511 Thermopile Sensor Tête Température Pistolet Température sonde Componente de thermomètre sans contact

          MRT313 MRT511 Capteur thermopile pour thermomètre frontal, sonde de température, composant de thermomètre sans contact

1. Principe de fonctionnement de base :

Le MRT313 fonctionne sur la base de l'effet thermopile et du principe de détection du rayonnement infrarouge :

• Il intègre une puce de capteur thermopile et un filtre IR à haute transmittance (optimisé pour une longueur d'onde de 8 à 14 µm, correspondant à la longueur d'onde de rayonnement infrarouge maximale du corps humain).
• Lorsque le capteur est dirigé vers le front humain, la puce thermopile absorbe le rayonnement infrarouge émis par la surface de la peau. L'énergie absorbée génère une différence de température entre les jonctions chaude et froide de la thermopile, ce qui induit une tension Seebeck proportionnelle.
• Le signal de tension de sortie est traité par un circuit de conditionnement du signal (par exemple, amplification, étalonnage) pour le convertir en une lecture précise de la température corporelle.

2. Caractéristiques principales :

1. Optimisation de la température du corps humain : Le filtre IR de 8 à 14 µm est adapté au rayonnement infrarouge du corps humain, assurant une sélectivité élevée et éliminant les interférences de la lumière ambiante et d'autres sources de chaleur.
2. Haute précision de mesure : Dans des conditions de mesure standard (distance : 3 à 5 cm, température ambiante : 25 °C), l'erreur de mesure de la température est de ≤ ±0,2 °C, ce qui répond aux exigences de précision des thermomètres de qualité médicale et grand public.
3. Temps de réponse rapide : Temps de réponse T₉₀ ≤ 300 ms, permettant une lecture rapide de la température sans longue attente.
4. Faible consommation d'énergie : Conception à très faible consommation d'énergie avec un courant de fonctionnement typique ≤ 10 µA, adapté aux appareils portables alimentés par batterie (par exemple, les thermomètres frontaux portables).
5. Intégration compacte et facile : Petit boîtier SMD, structure légère et conception compatible avec les broches pour une soudure directe sur les cartes PCB, idéal pour les équipements de mesure de température miniaturisés.
6. Compensation de température intégrée : Équipé d'une thermistance NTC intégrée pour la surveillance et la compensation en temps réel de la température ambiante, assurant la précision de la mesure à différentes températures ambiantes (10 °C à 40 °C).
7. Performances stables à long terme : Faible taux de dérive ≤ 0,1 °C/an, pas besoin de recalibrage fréquent pendant la durée de vie.

3. Applications typiques :

• Thermomètres frontaux sans contact de qualité médicale
• Thermomètres infrarouges corporels grand public
• Appareils intelligents de surveillance de la température portables (par exemple, bracelets intelligents avec détection de température)
• Équipement de dépistage de la température de santé publique (versions simplifiées)
