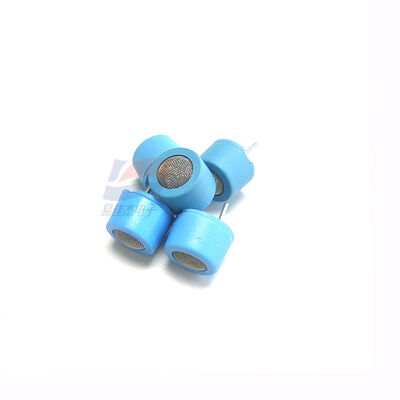

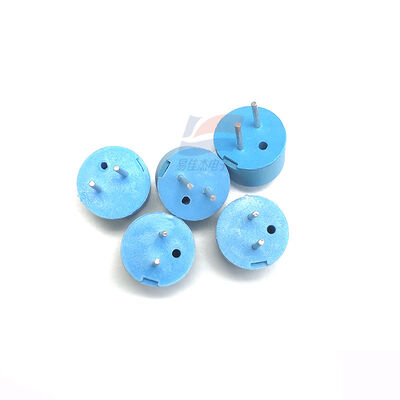

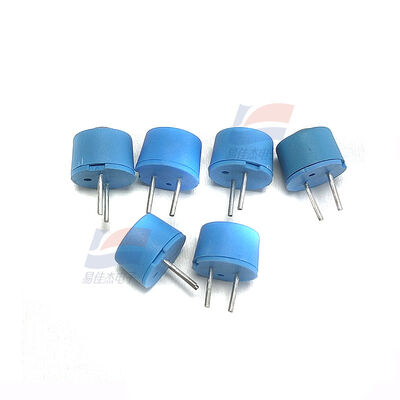

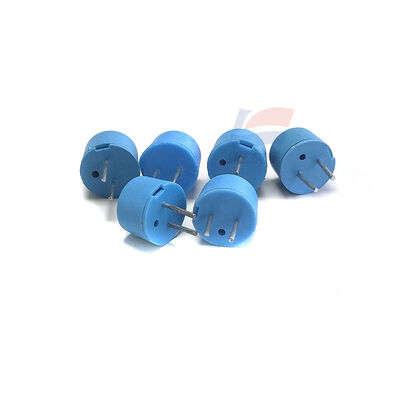

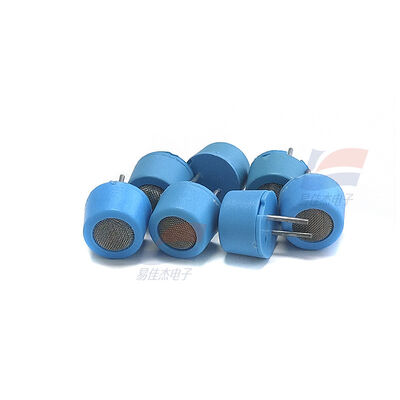

YJJ MQ-D1 Capteur de détection de gaz à semi-conducteurs pour la détection de fuites de gaz ménagers

Description du produit:

YJJ MQ-D1 Capteur de détection de gaz à semi-conducteurs pour la détection de fuites de gaz ménagers

Caractéristiques:

Le capteur de gaz combustible à semi-conducteurs MQ-D1 appartient à la série de modèles de faible puissance MQ-D. Il peut détecter divers types de gaz combustibles et de fumée.et est principalement utilisé pour détecter les fuites de gaz dans les environnements domestiques.

I. Vue d'ensemble de base

Modèle: MQ-D1

Principe de détection: capteur de gaz à semi-conducteurs d'oxyde de métal (MOS), la résistance diminue à mesure que la concentration de gaz combustible augmente et produit un signal de tension analogique

Emballage: boîtier métallique vers l'emballage, 4 broches (broche du fil de chauffage 2 + broche de l'électrode de signal 2)

Positionnement du noyau: détection de gaz combustibles à large spectre à faible puissance, par rapport aux MQ-2 et MQ-4 traditionnels, avec une consommation d'énergie plus faible et une taille plus petite

II. Gaz détecté et portée

1. gaz détectables (type à large spectre)

Gaz naturel (méthane CH4), gaz, gaz de pétrole liquéfié (GPL), hydrogène, monoxyde de carbone (CO), acétylène, vapeur d'essence/cérosène, alcans, fumée, vapeur organique combustible

2. Plage de mesure

500 ppm ~ 10000 ppm (0,05% ~ 1%), sensibilité optimale au méthane

Norme d'étalonnage: 0,3% (3000 ppm) de méthane

III. Paramètres électriques complets (fiche de spécifications d'usine originale)

1Paramètres d'alimentation et de chauffage

Voltage de chauffage VH: 6,0 V CC

Voltage de fonctionnement de la boucle Vc: ≤ 24V CC

Résistance à la charge standard RL = 51Ω

Consommation d'énergie de chauffage: conception à faible consommation, bien inférieure à celle des capteurs ordinaires de la série MQ

2Caractéristiques électriques du capteur de gaz

Voltage de sortie de l'air propre: V0 = 0,7 ~ 1,6 V

Voltage de sortie du gaz étalonné (0,3% de méthane): V1 ≥ 2,5 V

Temps de réponse (T90): ≤ 30 s (le gaz atteint une puissance de sortie stable)

Temps de récupération: ≤ 60 s (sortie du gaz et retour à la valeur de référence)

3. Environnement de travail

Température de fonctionnement: -10°C +45°C

Température de stockage: -20°C +50°C

Humidité ambiante: ≤ 90% RH (pas de condensation)

Pression atmosphérique: 650 à 800 mmHg

Stabilité à long terme: cycle de fonctionnement continu de 24 heures, décalage de tension de référence ** ± 15% dans**

4Définition de la broche (universelle à 4 broches)

1, 2 broches: fil de chauffage (VH) (pas de polarité)

3, 4 broches: bornes de signal (Vc/RL) (aux deux extrémités du capteur de gaz)

IV. Caractéristiques essentielles du produit

Faible consommation d'énergie: conception exclusive de chauffage à faible consommation pour la série D, adaptée aux appareils à batterie et portables

Haute sensibilité: bonne réaction au méthane, au gaz liquéfié, au gaz, à la fumée et à la vapeur organique combustible

Excellente stabilité à long terme, longue durée de vie et bonne résistance aux interférences environnementales

Circuit périphérique simple, nécessite uniquement une alimentation en chauffage + échantillonnage du diviseur de tension, un seul ADC à puce lit directement

Faible coût, adapté à la production en série d'appareils électroménagers à grande échelle

Préchauffage requis (préchauffage initial à l'allumage ≥ 5 minutes pour une mesure stable)

V. Principales applications et scénarios d'application

1. Application de base

Alarme de fuite de gaz domestique (détection de fuite de gaz naturel, de gaz liquéfié, de gaz urbain)

2Expansion dans tous les scénarios

Sécurité à domicile: détection des fuites de gaz de cuisine, surveillance des fuites de gaz pour les chauffe-eau à gaz / fours muraux

Industrie et civil: inspection des fuites de gaz combustibles à petite échelle, détection des fuites de gaz dans les conduites

Surveillance environnementale: détection des limites excédentaires de gaz, de fumée et de vapeurs combustibles à l'intérieur

Intégration de petits appareils: protection de la sécurité des poêles à gaz, module de sécurité des gaz pour les équipements de séchage/chauffage

Équipement simple: détecteur de gaz portable, surveillance des gaz combustibles du garage / sous-sol, simple détecteur de fumée

Les spécifications:
