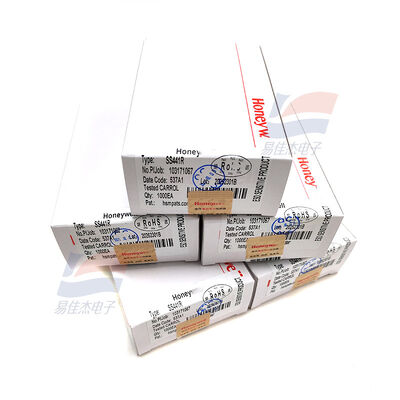

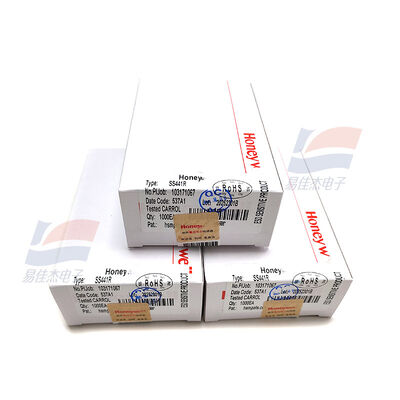

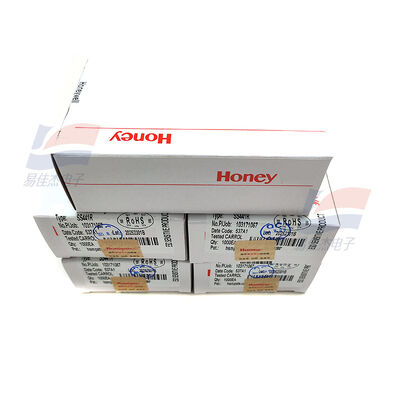

YJJ SS441R Commutateur Hall numérique à extrémité unique Détection magnétique sans contact Puce générale

Description du produit :

Puce universelle de détection magnétique à interrupteur Hall numérique à terminaison unique YJJ SS441R

Caractéristiques :

Modèle : SS441R

Type : Interrupteur Hall numérique unipolaire (haute sensibilité), faisant partie de la série SS440R, ne répondant qu'au pôle sud (pôle S) du champ magnétique, boîtier TO-92 à montage en surface, plage de température étendue de qualité industrielle, protection intégrée, puce universelle de détection magnétique sans contact.

I. Aperçu général

Classification du produit : Interrupteur à effet Hall numérique unipolaire (Interrupteur Hall unipolaire)

Pôle magnétique de réponse : Seul le pôle sud (pôle S) déclenche, aucune action sur le pôle nord (pôle N)

Sensibilité : Sensibilité la plus élevée de la même série (la plus élevée parmi les trois modèles de la série SS440R)

Boîtier : TO-92 plat, montage en surface à 3 broches, soudage, câblage facile

Sortie : Sortie à collecteur ouvert NPN (pull-down), sortie à drain ouvert, peut piloter directement les E/S du microcontrôleur, les transistors, les relais

Protection intégrée : Protection contre l'alimentation inversée, pas de brûlure de la puce due à un câblage inversé

II. Paramètres magnétiques de base (référence 25°C)

1Gs = 0.1mT

Point de fonctionnement typique (seuil de conduction du champ magnétique Bop) : 75 G (7.5 mT)

Champ magnétique de conduction maximal : 135 G (13.5 mT)

Champ magnétique de libération minimal (seuil de désactivation Brp) : 10 G (1.0 mT)

Différence d'hystérésis magnétique (Bop-Brp) : Typique 40 G, anti-tremblement, anti-fausse détection

Caractéristiques de détection : Le pôle S se rapproche pour la conduction, le retrait du champ magnétique déconnecte, pas de verrouillage

III. Paramètres électriques complets

1. Paramètres d'alimentation

Plage de tension de fonctionnement : 3.0 V ~ 24 V CC (compatible avec les systèmes 3.3V/5V/12V/24V)

Courant d'alimentation typique : 4 mA (alimentation 5V), maximum 8 mA

Courant de drain de sortie maximal : 20 mA (limite supérieure de la sortie à drain ouvert)

Courant de fuite : ≤10μA

2. Caractéristiques de réponse de commutation

Temps de montée/descente de la sortie : ≤1.5 μs, commutation à haute vitesse

Plage de température de fonctionnement : -40°C ~ +150°C (grade industriel haute température extrêmement large)

Température de stockage : -55°C ~ 165°C

Définition des broches (TO-92 face à l'avant, broches vers le bas de gauche à droite)

Broche 1 : VCC (pôle positif de l'alimentation)

Broche 2 : GND (masse de l'alimentation)

Broche 3 : OUT (sortie à drain ouvert NPN)
