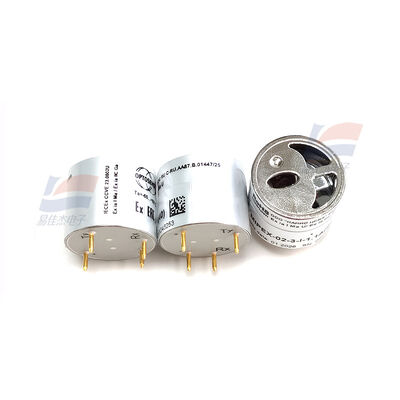

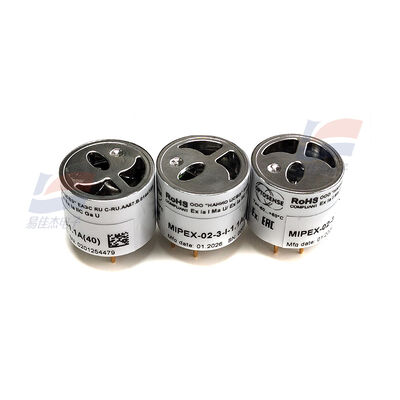

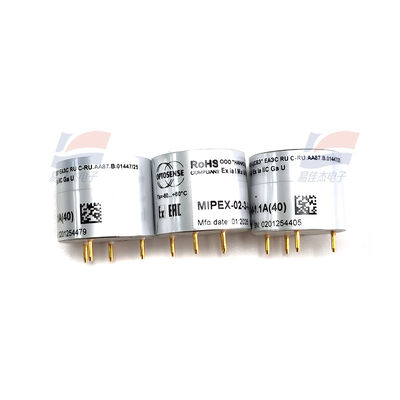

Capteur optique de gaz infrarouge non dispersif YJJ Mipex-02-3-I-1-1A (40) pour mines de charbon

Description du produit :

Capteur de gaz optique infrarouge non dispersif YJJ Mipex-02-3-I-1-1A (40) pour mines de charbon

Caractéristiques :

Principe de détection : Capteur de gaz optique infrarouge non dispersif NDIR (spécifique au méthane CH₄)

Décodage du suffixe du modèle

02 : Série de base MIPEX-02 (infrarouge miniature basse consommation)

3 : Boîtier métallique en acier inoxydable (structure antidéflagrante)

I : Antidéflagrant de mine de classe I (antidéflagrant de classe I pour les mines de charbon souterraines)

1 : Spécification de la plage de mesure

1A : Version matérielle, définition des broches, configuration du firmware

(40) : Plage 0 - 40% VOL de méthane (CH₄), version dédiée à haute plage pour les mines de charbon

I. Aperçu général

Détection de gaz : Méthane CH₄ (gaz naturel, gaz de mine), très résistant aux interférences croisées des hydrocarbures

Indice de protection antidéflagrant : Ex ia I Ma (antidéflagrant intrinsèquement sûr pour les mines souterraines, applicable en zone 0), l'indice de protection antidéflagrant le plus élevé exclusif aux mines

Structure : Micro-cylindre de Φ20mm, broches à fiche droite à 4 broches, chambre à gaz entièrement scellée en acier inoxydable, source lumineuse infrarouge intégrée + détecteur + MCU, équipé d'une compensation de température

Positionnement du cœur : Un capteur de méthane infrarouge à haute plage et basse consommation pour le gaz de mine de charbon et le gaz naturel, remplaçant le type à combustion catalytique, résistant à l'empoisonnement, avec une durée de vie extrêmement longue et aucun problème de défaillance par manque d'oxygène

II. Interprétation complète du code modèle en texte brut

MIPEX-02 - 3 - I - 1 - 1A (40)

Série de base Boîtier Indice de protection antidéflagrant Plage Réglage Version matérielle Plage finale

02 : Infrarouge NDIR Méthane 3 = Acier inoxydable I = Classe I de mine de charbon 1 = Grande plage 1A = Firmware (40) = 0 - 40% VOL CH₄

III. Paramètres de mesure principaux (spécifications d'usine d'origine)

1. Plage et précision

Gaz mesuré : Méthane CH₄ (Gaz)

Plage de mesure : 0 - 40% VOL (40) (Plage exclusive)

Précision de mesure : ±0,2% VOL (0 - 5%) ; ± 1,5% de la plage complète (Plage complète)

Résolution : 0,01% VOL

Linéarité : <1% FS, étalonnage de linéarité en usine intégré

Interférences croisées : Faible interférence avec les alcanes éthane, propane, etc., haute sélectivité exclusive pour le méthane

2. Réponse et préchauffage

Temps de préchauffage : ≤120s (Stabilité à la mise sous tension)

Temps de réponse T90 : ≤5s (sans filtre à poussière) ; ≤15s (avec filtre à poussière) ; ≤8s

Temps de récupération : ≤8s

Dérive à long terme : <0,5% FS / an

IV. Paramètres électriques complets

1. Consommation d'énergie (consommation d'énergie ultra-faible, alimentation par batterie préférée)

Tension de fonctionnement : 3,0 - 4,5 V CC (typique 3,3 V)

Courant de fonctionnement moyen : <0,5 mA

Consommation d'énergie globale : <1,5 mW (capteur infrarouge à plus faible consommation d'énergie de l'industrie)

Consommation d'énergie en veille : Niveau μA

2. Sortie de signal

Interface de communication : UART entièrement numérique (port série TTL)

Débit en bauds : 9600 bps par défaut

Format des données : 8N1 (8 bits de données, 1 bit d'arrêt, pas de parité)

Intégré : Compensation de température, compensation de pression atmosphérique, stockage des données d'étalonnage, sortie directe de la valeur de concentration, aucune conversion par algorithme externe requise

3. Paramètres de l'environnement de travail

Température de fonctionnement : -40℃ à +60℃ (édition minière de classe I à large température)

Humidité ambiante : 0 - 98% HR (sans condensation)

Pression atmosphérique : 80 - 120 kPa

Indice de protection : IP54, étanche à la poussière et aux éclaboussures, étanche à la vapeur de la chambre à gaz intégrée

Température de stockage : -55℃ à +60℃

V. Dimensions physiques et structure

Dimensions de la forme : Φ20,3 mm × 16,6 mm (hors broches)

Boîtier : Acier inoxydable 304 (spécification modèle 3), boîtier antidéflagrant solide, résistant aux chocs, pour usage minier

Poids : 16,6 g (édition acier inoxydable)

Broches : Broches métalliques standard à insertion droite à 4 broches, soudure directe sur PCB

Durée de vie de conception : ≥10 ans (optique infrarouge sans consommables, pas d'empoisonnement ni de dégradation du catalyseur)

VI. Certification de sécurité antidéflagrante (qualifications principales pour usage minier)

Norme antidéflagrante : Ex ia I Ma (Classe I de mine IEC 60079, sécurité intrinsèque, indice de protection antidéflagrante le plus élevé, disponible en zone 0 de mine)

Applicable : Mines de charbon souterraines, environnements dangereux à méthane, pas d'étincelle électrique, pas de risque de détonation

Inconvénients des capteurs à combustion catalytique : Pas de crainte d'empoisonnement au silicium, pas de crainte d'impact de gaz à haute concentration, pas de défaillance par manque d'oxygène

VII. Avantages clés du produit

Grande plage exclusive (40) : 0 - 40% VOL, couvre tous les intervalles dangereux du gaz de mine (limite inférieure d'explosivité 5% VOL)

Protection antidéflagrante de mine de premier ordre : Ex ia I Ma, seule solution de capteur de méthane infrarouge conforme pour les mines souterraines

Consommation d'énergie extrêmement faible <1,5 mW, compatible avec les équipements portables alimentés par batterie, de surveillance sans fil

Avantage du principe optique : Durée de vie de 10 ans, pas d'empoisonnement du catalyseur, haute stabilité, très faible dérive de température

Compensation complète intégrée : Compensation intégrée de la température et de la pression atmosphérique, étalonnage en usine, lecture directe de la concentration par puce unique

Boîtier solide en acier inoxydable, anti-poussière, anti-humidité, pour environnements souterrains difficiles

Sortie UART numérique, circuit extrêmement simple, pas de circuit de conditionnement de signal périphérique

VIII. Applications principales et scénarios d'application

1. Application principale : Surveillance de la concentration de méthane dans les mines de charbon souterraines, détection de fuites à grande échelle de gaz naturel, alerte précoce de sécurité minière

2. Segmentation des applications

Industrie du charbon et de l'exploitation minière (dominant)

Instrument d'inspection de gaz souterrain, détecteur de gaz portable

Capteur de gaz fixe, sous-station de surveillance de sécurité minière, surveillance de gaz en ligne dans les tunnels

Alarme de dépassement de limite de gaz dans les fronts de taille de charbon, les fronts d'excavation, les tunnels, les zones confinées

Industrie de l'énergie pétrolière et gazière

Surveillance de fuites à grande échelle de gazoducs de gaz naturel longue distance, de stations

Détection de méthane à haute concentration dans les champs pétrolifères, les raffineries et les zones d'usines chimiques

Équipement de sécurité industrielle

Détecteur de gaz combustible fixe, analyseur de gaz industriel

Surveillance du méthane dissous dans l'huile de transformateur (défauts huile-gaz)

Appareils portables / sans fil

Détecteur portable alimenté par batterie basse consommation, nœud de surveillance de gaz sans fil IoT
