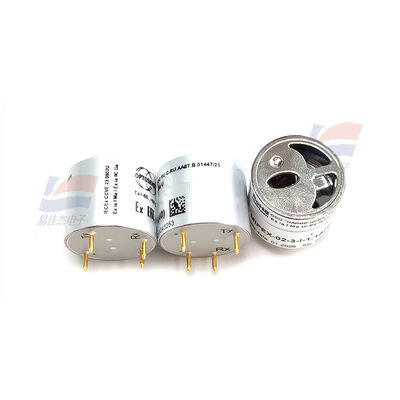

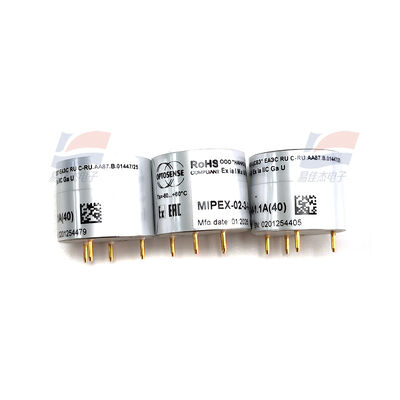

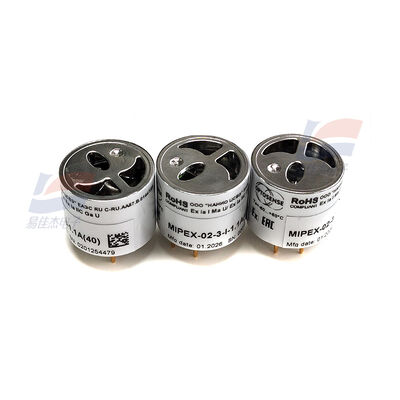

YJJ MIPEX-02-1-II-1.1A (21) Capteur de gaz optique infrarouge non dispersif NDIR à faible puissance pour l'énergie pétrolière et gazière

Description du produit:

YJJ MIPEX-02-1-II-1.1A (21) Capteur de gaz optique infrarouge non dispersif NDIR à faible puissance pour l'énergie pétrolière et gazière

Caractéristiques:

Principe de détection: optique infrarouge non dispersive NDIR (spécifique pour le méthane CH4, sans intoxication chimique, longue durée de vie)

Décomposition complète du code du modèle (conformément aux règles d'usine originales) texte brut

Le produit doit être soumis à un contrôle d'approvisionnement.

Résistance à l'explosion de la série de base

02: Capteur de méthane infrarouge miniature à faible puissance

1: **Couche n° 1: Coque métallique en acier inoxydable**

II: **Classe II résistant aux explosions (résistant aux explosions industrielles au sol, non minées) Ex ia IIC Ga**

1.1A: Circuit matériel, définition des broches, étalonnage d'usine Version du firmware

(21): **Période de 0 à 21% de méthane VOL CH4**

Gaz détecté: méthane CH4 (gaz naturel, biogaz, gaz de pipeline), haute sélectivité, résistant aux interférences croisées éthane/propane

Structure: insertion directe à 4 broches, chambre à gaz infrarouge entièrement scellée, source lumineuse intégrée + détecteur + MCU, compensation complète de la température / pression atmosphérique, étalonnage d'usine

II. Paramètres de mesure de base (référence de l'usine d'origine à 25 °C)

1. portée et précision

Plage de mesure: 0 à 21% de méthane (CH4) (suffixe (21) Plage de mesure plus large)

Résistance à l'écoulement de l'air

Résolution: 0,01% VOL

Légèreté: < 1% FS

Interférence croisée: Interférence minimale avec les mélanges d'hydrocarbures, de CO, de vapeur d'eau, de méthane Exclusif à haute sélectivité

2Caractéristiques de réponse

Temps de préchauffage à l'allumage: ≤ 120 s (2 minutes)

Temps de réponse T90: ≤ 5 s (sans filtre à poussière); ≤ 15 s (avec filtre à poussière)

Temps de récupération: ≤ 8 s

Dérive annuelle: < 0,5% FS/an, excellente stabilité à long terme

III. Paramètres électriques complets

1. L'alimentation électrique et la consommation électrique (consommation électrique extrêmement faible, l'alimentation électrique par batterie est préférée)

Voltage de fonctionnement: 3,0 à 4,5 V de courant continu (typiquement 3,3 V)

courant de fonctionnement moyen: < 0,5 mA

Consommation totale de puissance: < 1,5 mW (consommation unifiée ultra-faible de la série MIPEX-02)

Consommation d'énergie statique en veille: niveau μA

2. Sortie du signal

Interface de communication: UART numérique (port série TTL)

Paramètres du port série: Baud Rate 9600 bps, Format 8N1 (8 bits de données, 1 bit d'arrêt, pas de parité)

Fonction intégrée: compensation de la température, compensation de la pression atmosphérique, stockage des données d'étalonnage d'usine, sortie directe du port série de la valeur de concentration réelle,Aucune conversion d'algorithme externe n'est requise

3. Paramètres de travail environnementaux

Température de fonctionnement: -40°C +60°C Température de largeur de l'échantillon

Humidité ambiante: 0 ~ 98% RH (pas de condensation)

Pression atmosphérique: 80 à 120 kPa

Grade de protection: IP54, résistant à la poussière et aux éclaboussures

Température de stockage: - 55°C + 60°C

IV. Classification à l'épreuve des explosions (noyau différent de votre précédent modèle de mine de charbon)

Certification d'explosion: Ex ia IIC Ga (proof-of-explosion de classe II pour les engins industriels à sécurité intrinsèque)

Applicabilité à l'explosion: usine, pétrole et gaz, produits chimiques, zones dangereuses extérieures (0 zones générales)

Distinguer votre modèle précédent:

I = mine de charbon de classe I spéciale souterraine (Ex ia I Ma)

II = Terre de classe II Environnement industriel inflammable et explosif (Ex ia IIC Ga), peut être utilisé dans les produits chimiques, le pétrole et le gaz, les stations de gaz naturel

V. Dimensions physiques et paramètres structurels

Dimensions globales: Φ20,3 mm × 16,6 mm (à l'exclusion des broches)

Matériau de l'enveloppe: enveloppe n° 1 Spécification = enveloppe métallique en acier inoxydable 304, solide, résistante aux chocs, antipoussière, antihumidité

Poids: 16,6 g (version en coque en acier inoxydable)

Pins: Pins d'insertion droits plaqués en or à 4 broches, PCB soudés directement Durée de vie de la conception: ≥ 10 ans (optique infrarouge sans catalyseur et attenuation de l'empoisonnement,beaucoup plus longtemps que les capteurs de combustion catalytique)

VI. Principaux avantages du produit

Exclusif large gamme 0 à 21% VOL: couvre toute la gamme d'explosions de gaz naturel (limite inférieure 5% VOL, limite supérieure 15% VOL pour les explosions de méthane), compatible avec la surveillance des fuites à plus de 5% VOL.

Protégé contre les explosions de haut niveau industriel Ex ia IIC Ga: Protégé contre les explosions de la zone Ground 0, conforme à l'utilisation dans les stations chimiques / pétrolières et essence

Consommation d'énergie extrêmement faible < 1,5 mW, parfaitement compatible avec les équipements de surveillance IoT portables et sans fil alimentés par batterie

Principe optique NDIR: pas d'empoisonnement au silicium, pas de dommages d'impact à haute concentration, pas de défaillance de carence en oxygène, durée de vie de 10 ans

Compensation complète intégrée + étalonnage d'usine, port série à puce unique lit directement la concentration, les circuits périphériques sont extrêmement simples

Casement en acier inoxydable, résistant à la poussière, à l'humidité et aux conditions industrielles difficiles

VII. Principales applications et scénarios d'application

Application de base

Surfaces industrielles de gaz naturel (méthane) pour la surveillance des fuites à grande échelle, détection de la sécurité des gaz, surveillance des gaz dans l'environnement à l'épreuve de l'explosion par les produits chimiques du gaz et du pétrole

Champs de demande subdivisés

Industrie pétrolière et gazière et énergétique (force principale)

Pipelines à longue distance de gaz naturel, stations de déverrouillage, stations de régulation de pression, stations de terrain de surveillance des fuites

champs pétroliers, raffineries et usines chimiques, détection des limites de dépassement du méthane dans les chambres de chaudière à gaz

Surveillance de la sécurité des gazoducs urbains et des stations-service municipales

Sécurité industrielle

Détecteur de gaz combustible fixe, analyseur en ligne de gaz industriel

Atelier chimique, usine à l'épreuve des explosions, surveillance des concentrations de méthane dans des espaces confinés

Appareils portables / IoT

Détecteur de gaz portable à piles, instrument d'inspection portatif

Nœud de surveillance sans fil du gaz à faible consommation d'énergie, capteur IoT LoRa/NB-IoT

Autres scénarios

Surveillance du méthane dans les stations de biogaz, les réservoirs anaérobies des stations de traitement des eaux usées

Protection des chaudières, des générateurs de gaz, des fours industriels contre les gaz
