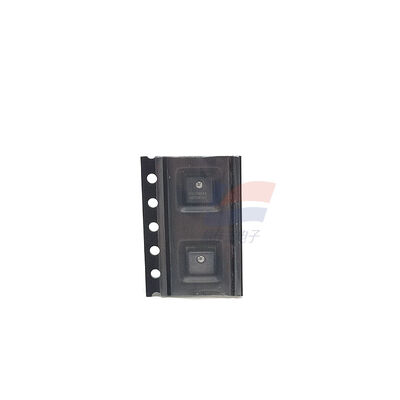

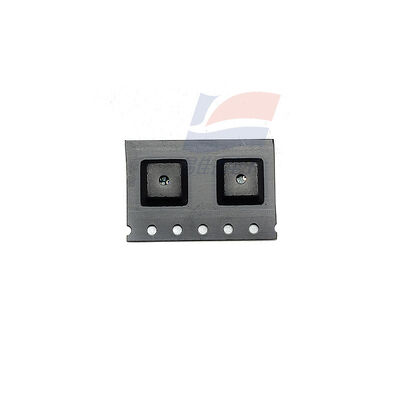

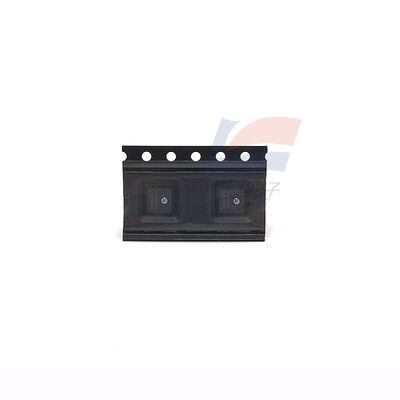

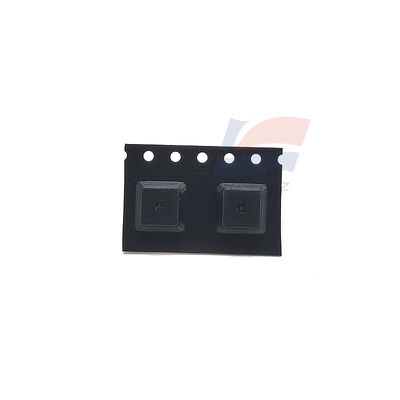

Capteur de force micro à contact sphérique en acier inoxydable numérique YJJ FMAMSDXX015WC2C3, 15N (1,53 kgf)

Description du produit:

YJJ FMAMSDXX015WC2C3 jauge de contrainte numérique en acier inoxydable à bille de contact type micro-sensor de force 15N (1.53kgf)

Caractéristiques:

1Tableau des paramètres clés (version standard)

Paramètres valeurs Remarques

Modèle FMAMSDXX015WC2C3 MicroForce série FMA

Plage de 0 à 15 N (1,53 kgf) Mesure de la force de compression, protection contre la surcharge 3× plage

Fonction de transmission numérique I2C de sortie (adresse 0x28) 20% à 80%

Énergie 3,3 V CC (± 10%) Consommation de puissance 14 mW

Précision ± 2% FSS (typique) Non linéaire, hystérésis étalonné

Plage de température -40°C - +85°C Compensation complète de la plage de température (5°C - 50°C optimale)

Taille 5 mm × 5 mm × 2,3 mm Type de montage à super petite surface, adapté à une installation dense

La vie 1,000, 000 cycles Fiabilité de qualité industrielle

Interface contact à billes en acier inoxydable Accouplement mécanique direct, stable et durable

Certifications RoHS, ISO 9001 Conforme à la protection de l'environnement

II. Principe de fonctionnement

En fonction de l'effet piézorésistif: lorsque l'élément sensible à base de silicium est déformé par une force externe, sa valeur de résistance change linéairement avec la force.

Puce ASIC intégrée: l'étalonnage d'usine a été terminé pour le décalage, la sensibilité, la dérive de température et la non-linéarité, pas besoin de compensation de circuit externe.

La force est transmise au noyau de détection à travers la boule en acier inoxydable, et un signal numérique proportionnel à la pression est produit (I2C), avec une forte anti-interférence et une intégration facile.

III. Applications typiques (basées sur des scénarios)

1- Équipement médical (haute précision + fiabilité élevée)

Pompe à perfusion / pompe à injection: rétroaction de pression, détection du blocage des tuyaux, assurant la précision et la sécurité de la perfusion.

Machine de dialyse: surveillance de la pression du fluide, avertissement de blocage des conduites.

Équipement médical portable: interaction miniature de contrôle de la force (comme la rétroaction de la force des instruments chirurgicaux).

2Automatisation industrielle et robotique

Effectrice d'extrémité du robot: contrôle précis de la force de saisie (anti-chute / prévention de l'écrasement), surveillance de la force d'assemblage.

Remplacement de la clé / de l'interrupteur: détection de la sensation tactile, reconnaissance du degré de force (comme le panneau de commande, les boutons des appareils ménagers).

Détection des matériaux minces et légers: tension du film/papier, mesure de la pression d'adhérence.

3L'électronique grand public et l'interaction intelligente

Touches sensibles à la pression pour les appareils intelligents: réponse au niveau de la force (comme les manettes de jeu, les stylos tactiles).

Dispositifs portables: surveillance de la force de contact, reconnaissance de posture.

4. Épreuves et mesures

Étalonnage de la valeur de la micro-pression/force: référence de force de précision de laboratoire, test de la sensibilité du produit.
