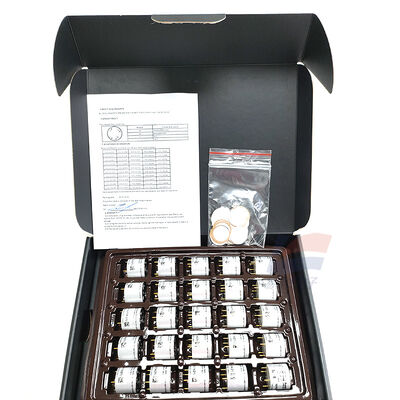

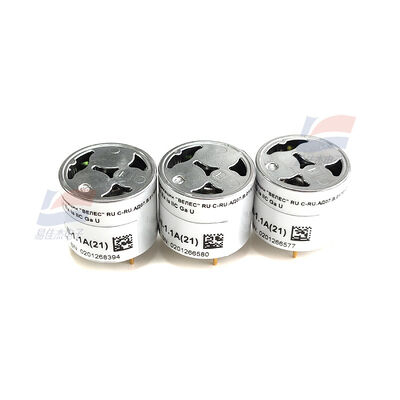

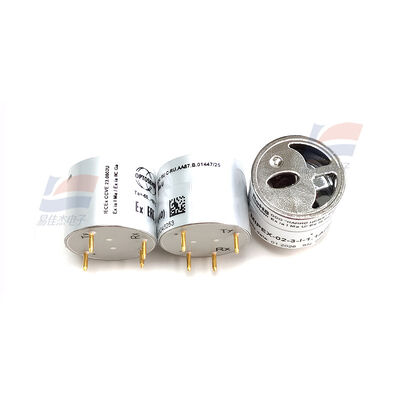

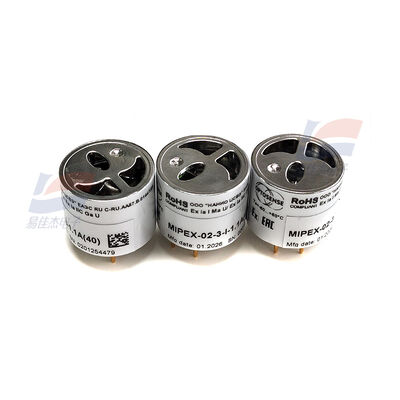

YJJ MIPEX-02-1-I-3.1A (20) NDIR Capteur infrarouge de méthane CH4

Description du produit:

YJJ MIPEX-02-1-I-3.1A (20) NDIR Capteur infrarouge de méthane CH4

Caractéristiques:

I. Signification du modèle (MIPEX-02-1-I-3.1A)

MIPEX-02: Série (NDIR de deuxième génération, faible consommation d'énergie)

1: Type de gaz = méthane CH4 (0% VOL)

I: résistance aux explosions de classe I (applicable dans les mines de charbon / environnements souterrains)

3.1A: portée = 0·100% VOL CH4, version standard de précision

(20): Code de lot / étalonnage

II. Paramètres de base

1Consommation d'électricité et d'énergie

L'alimentation électrique: 3,0 V/5,0 V CC (recommandé 3,3 V)

Consommation d'énergie: < 3 mW (type 1,5 mW), la plus faible du secteur

Interface: UART entièrement numérique (TTL), pas besoin d'étalonnage analogique

Taille: φ20,3 × 16,6 mm (emballage métallique)

Poids: environ 15,5 g

2Performance de mesure (CH4)

Autonomie de mesure: 0° 100% VOL (peut également mesurer 0° 100% LEL)

Précision: ±0,1% VOL ou ±5% de lecture (prendre la valeur la plus élevée)

Réponse T90: ≤ 30 s (version accélérée < 10 s)

La capacité de répéter: ≤ ± 0,05% VOL

Stabilité à long terme: dérive < 2%/an, durée de vie 10 ans +

3- Environnement et résistance aux explosions

Température: -40°C à +60°C (gamme de température extrêmement large)

L'humidité est de 0,98% RH (pas de condensation)

Pour les appareils à commande numérique, le numéro de série de l'appareil doit être le numéro de série de l'appareil.

La certification est fournie par l'autorité compétente de l'État membre de l'exportation.

III. Principe de fonctionnement (NDIR infrarouge)

Compensation de dérive basée sur l'absorption infrarouge non dispersée (NDIR), double faisceau (signal + référence)

LED infrarouge intégré à haute performance + photodiode PbSe-CdSe (sensibilité 10 fois supérieure à celle de la photodiode thermosensible)

Capteur de température intégré + microcontrôleur, linéarisation automatique et compensation de température

Résistant à l'humidité, à la poussière, à la dérive à long terme, adapté aux environnements industriels difficiles

IV. Principales applications

1. mine de charbon / sécurité des mines (scénario de base à l'épreuve des explosions de classe I)

Surveillance souterraine du méthane (gaz), instrument portable / sonde fixe

Alerte de dépassement de gaz dans les tunnels, les puits, les surfaces minières, prévention des explosions

2. Pétrole et gaz (en amont / en aval)

Détection des fuites de CH4 sur les plates-formes de forage, les réservoirs de stockage de GNL, les gazoducs

Surveillance du gaz dans les raffineries, les salles de compression et les stations-service

3Sécurité industrielle et protection de l'environnement

Surveillance de la concentration de CH4 dans les produits chimiques, le coke, les projets de biogaz, le traitement des eaux usées

Alerte au gaz dans les conduites souterraines, les tunnels de câbles, les espaces clos

4- Équipements portables et Internet des objets

Détecteur de gaz portable, nœud de capteur sans fil (consommation d'énergie ultra-faible, batterie disponible pendant des années)

Alarme de gaz à domicile intelligente, terminal de surveillance à distance de l'IoT industriel
