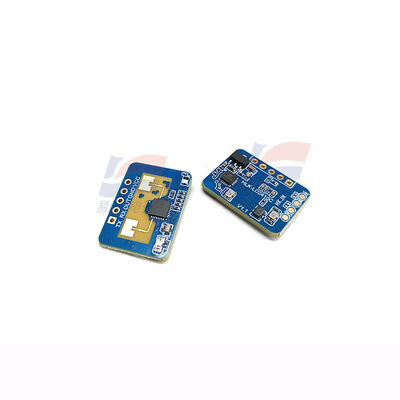

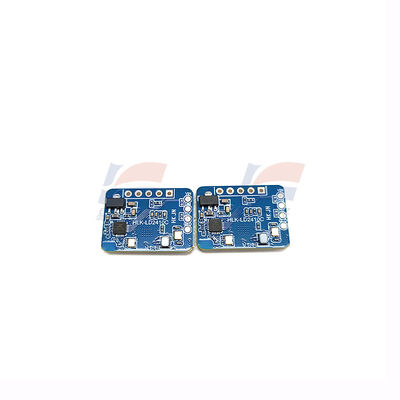

YJJ LD2410C 24G est doté d'un capteur intelligent avec fonctionnalité Bluetooth

Description du produit :

YJJ LD2410C 24G comprend un capteur intelligent avec module radar inductif, fonctionnalité Bluetooth

Caractéristiques:

I. Paramètres de base

Paramètres de radiofréquence

Fréquence de fonctionnement : 24 - 24,25 GHz, onde continue modulée en fréquence FMCW, bande passante 250 MHz (certifié CE/FCC)

Architecture d'antenne : 1 transmission 1 réception (1T1R)

Performances de détection

Humain statique (assis/dormant, mouvement respiratoire minimal) : 0,75 - 6 m

Mouvement humain : distance maximale 8 m

Angle de détection : horizontal ± 60° (grand angle 120°), pas de distance de mesure 0,75 m réglable.

Spécifications électriques

Alimentation : DC 5 V, courant de fonctionnement ≈ 79 mA, recommandation d'alimentation ≥ 200 mA.

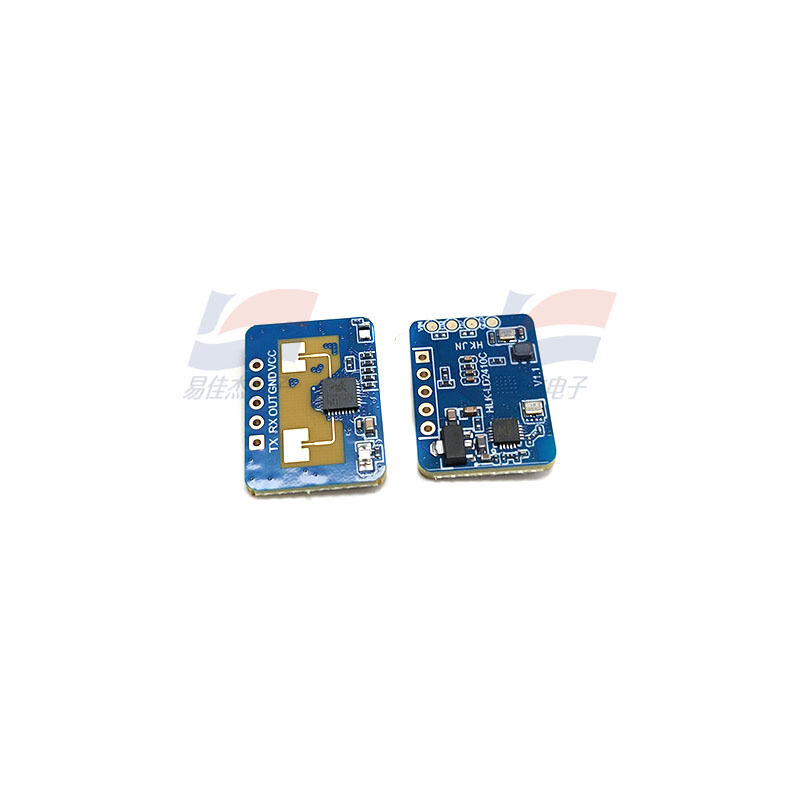

Broches (embase standard à 5 broches de 2,54 mm : VCC/GND/OUT/RX/TX)

OUT : sortie de niveau 3,3 V, présence = élevée, absence = faible (quantité de commutation)

TX/RX : port série TTL 3,3 V, débit en bauds par défaut 256 000, protocole ASCII, peut produire l'état de distance/présence.

Plage de température de fonctionnement : -40 °C à +85 °C, résistant aux températures élevées et basses.

Taille : 16 × 22 mm (type de montage en surface compact, supérieur au modèle mince LD2410B) Fonctions supplémentaires

Détection du capteur de lumière intégrée + débogage Bluetooth, application mobile « HLKRadarTools » pour le réglage de la sensibilité sans fil, le réglage du retard, la plage de détection et la mise à niveau du micrologiciel OTA.

II. Caractéristiques du produit (par rapport au PIR infrarouge)

Capable de détecter un humain immobile : même si une personne est assise ou dort avec une légère respiration thoracique, elle peut être reconnue. Le PIR détecte uniquement les mouvements et peut éteindre la lumière par erreur.

Pénétrabilité : Peut pénétrer dans les plastiques, les acryliques et les fines planches de bois, sans être affecté par l'obscurité, la fumée, la température ou les rideaux.

Protection contre les faux déclenchements par de petits animaux : Peut être protégé par logiciel contre les interférences provenant d'animaux de petite taille comme les chats et les chiens.

Double sortie : quantité de commutateur OUT (entraînement simple pour relais) + port série UART (pour MCU/PLC pour collecter des données)

III. Utilisations des applications

1. Maison intelligente (produit principal)

Les lumières à détection humaine, les éclairages sur rail magnétique, les lumières d'entrée/de salle de bain s'allument lorsque les gens arrivent et s'éteignent après leur départ avec retard.

Climatiseurs, unités d'air frais, chauffages de salle de bain : allumez-les lorsque quelqu'un est présent, éteignez-les en mode veille pour économiser de l'énergie lorsque personne n'est présent.

Toilettes intelligentes, éclairage des miroirs de salle de bain : démarrage et arrêt basés sur la présence humaine

2. Bureau/Commercial

Bureaux, salles de réunion : éclairage intelligent, économe en énergie lorsque la pièce est vide

Couloirs, cabines d'ascenseur avec détection, escaliers mécaniques avec démarrage et arrêt de présence humaine

3. Sécurité et contrôle industriel

Alarmes dans les armoires/salles de distribution électrique lorsque quelqu'un entre, détection de présence humaine dans les compartiments techniques

Casiers, équipements libre-service avec détection de présence

Rappels au personnel séjournant dans les zones de stockage

4. Accessoires pour petits électroménagers

Sèche-linge intelligents, porte-serviettes chauffants électriques, radiateurs avec démarrage et arrêt à détection humaine

IV. Différenciation du même modèle

LD2410B : type de bande longue de 7 × 35 mm, les paramètres sont les mêmes, mais l'emballage est différent

LD2412 : Modèle longue distance, portée de détection de 10 m+
