Module de capteur de CO₂ infrarouge non dispersif (NDIR) intégré ultra-petit YJJ Mini600-CO₂

Description du produit:

YJJ Mini600-CO2 Module de capteur de CO2 infrarouge intégré non dispersif (NDIR) ultra-petit

Caractéristiques:

I. Positionnement du produit
Mini600-CO2 est un module de détection du CO2 à infrarouge non dispersif (NDIR) intégré ultra-petit,qui est compatible avec l'unité de détection du noyau de votre précédent détecteur portable rechargeable de type C (MPD-BTIC1)Il se concentre sur la miniaturisation, la faible consommation d'énergie, la compensation intégrée de la température et de l'humidité et l'étalonnage automatique de base ABC intégré.Il est spécialement conçu pour les appareils portables, le plug-in direct dans les téléphones mobiles et les petits appareils IoT.
II. Paramètres complets du noyau (25°C, 1 atmosphère dans un environnement d'air standard)
1. Performance de détection des gaz de CO2
Principe de détection: méthode d'absorption infrarouge NDIR à double longueur d'onde à canal unique
Plage de mesure: 0 à 6000 ppm
Précision de mesure:
400 - 2000 ppm: ± 30 ppm + une valeur de 3%)
Pour les produits de la catégorie 1 et 2, la valeur de l'échantillon doit être égale ou supérieure à 0,05 mg/kg.
Résolution: 1 ppm
Temps de réponse: T90 ≤ 28 s; T60 ≤ 12 s
Dérive de point zéro: ≤ 15 ppm/an, correction automatique intégrée de la ligne de base ABC (pas besoin d'étalonnage manuel régulier)
Interférence croisée: forte anti-interférence contre les COV, la vapeur d'eau, la poussière et le monoxyde de carbone, sans intoxication électrochimique des capteurs et problèmes de défaillance
2Unité de détection de température et d'humidité intégrée
Plage de mesure de la température: 0°C à +50°C, précision de mesure de la température ±0,4°C
Mesure de l'humidité: 0 à 99% RH, précision ± 3% RH
Fonction: Compensation en temps réel de la température et de l'humidité pour la valeur de la concentration de CO2 et peut simultanément produire des données de température et d'humidité pour le calcul du niveau de confort / du point de rosée
3Spécifications électriques et de communication
Voltage d'alimentation: CC 4,8 ~ 5,5 V (alimentation directe USB de type C 5 V, compatible avec les téléphones portables / banques d'alimentation / ordinateurs)
Courant de travail: 52 mA typiques; courant de veille ≤ 1,8 mA
Interface de sortie (double sortie):
Port série UART TTL: niveau 3.3V, protocole MODBUS standard, pour le développement secondaire de MCU
BLE Bluetooth 5.0 (dérivé Mini600-CO2-BT): transmission sans fil du CO2/température et humidité à l'APP du téléphone portable
Fréquence de mise à jour des données: 1 Hz (sortie d'un ensemble complet de données toutes les secondes)
4- Structure physique et tolérance environnementale
Taille: 28 × 28 × 12 mm, structure micro carrée, peut être intégrée avec un connecteur féminin de type C pour faire un module portable plug-in
Protection contre la ventilation: membrane filtrante respirante en PTFE résistante à la poussière et à l'eau, bloquant la poussière, la vapeur d'eau liquide, seule les molécules de gaz passent à travers
Environnement de travail: 0°C à 50°C, 0 à 90% de réfrigération (sans condensation)
Environnement de stockage: -20°C à 70°C
Durée de vie: ≥ 5 ans (la source lumineuse infrarouge ne comporte pas de pièces consommables, ce qui est nettement supérieur au capteur électrochimique de CO2)
III. Principe de fonctionnement
une source de lumière infrarouge émettant une lumière infrarouge caractéristique de 4,26 μm (bande d'absorption exclusive de CO2);
Les molécules de CO2 dans la chambre à gaz absorbent la lumière de longueur d'onde spécifique, le détecteur photoélectrique détecte le degré d'atténuation de l'intensité lumineuse;
La puce a des algorithmes intégrés pour convertir la concentration de CO2,et en même temps lit les données de la température intégrée et la puce d'humidité pour corriger l'écart de mesure causée par l'environnement;
Produit des données de concentration, de température et d'humidité standardisées via le port série / Bluetooth.
IV. Principaux scénarios d'application
1. Instrument de détection mobile portable (accessoire principal)

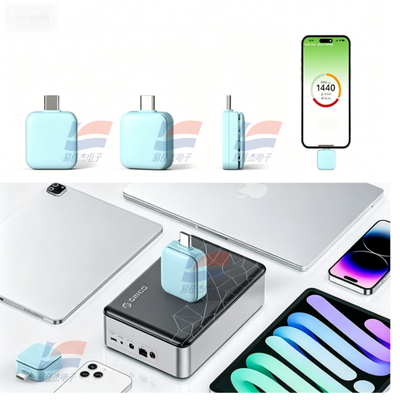

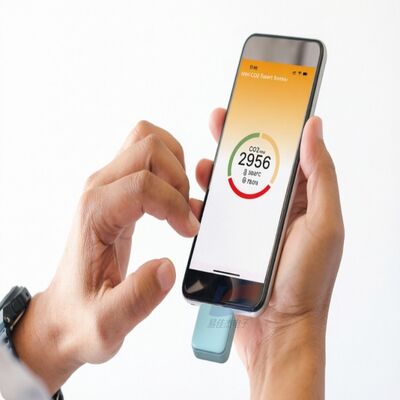

En tant que capteur principal de la sonde de qualité de l'air (MPD-BTIC1) en filigrane de type C bleu clair dans votre image; alimenté par USB du téléphone mobile / tablette / ordinateur portable, APP affiche le CO2, la température,et l'humidité en temps réel, avertissement de carence en oxygène dans les espaces fermés (> 1000 ppm de pollution atmosphérique, > 2500 ppm susceptible de vertiges et de somnolence).
2. Équipement de qualité de l'air intérieur des ménages
Mini-alarme de CO2 pour bureau, moniteur d'air de chambre ou de bureau;
Système de ventilation intelligent, purificateur d'air, module de détection intégré, ventilateur pour ventilation automatique.
3Équipement d' expérience pédagogique / physique
Écoles primaires et secondaires, universités expériences de biologie: collecte des changements de concentration de CO2 lors de la photosynthèse et de la respiration des plantes; portable sans restriction d'énergie,lecture visuelle sur téléphone portable.
4. Plantation de serres agricoles
Inspection des jardins, des boîtes de culture des plantes, surveillance de la concentration de CO2 pour réguler la ventilation et la libération d'engrais gazeux, amélioration du rendement des cultures; peut être transformé en équipement d'inspection portatif.
5Surveillance de l'environnement des petites entreprises
Inspection portable des bureaux, des salles de réunion, des maisons d'hôtes, des salles de thé, des salles de classe; pas de câblage, mesure en mode plug-and-play, évaluation rapide de l'effet de la ventilation intérieure.
6Surveillance de l' espace clos pour véhicule / caravane
Les voitures, les camping-cars, les garages souterrains, la surveillance de l'accumulation de CO2 dans les compartiments fermés, empêchant les conducteurs et les passagers de se sentir déficients en oxygène et somnolents.
7. module de développement secondaire de l'IoT Maison intelligente, instruments de détection portables, kits de développement des fabricants d'enregistreurs de données environnementales; normalisation du protocole de port série,connexion rapide avec les microcontrôleurs et les plateformes cloud.
V. Principaux avantages
Taille ultra-petite: 28 mm carrés, peut être encapsulée sous forme de mini-sonde à insertion droite de type C, conception portable;
longue durée de vie infrarouge NDIR: aucun électrolyte, aucun consommable, fonctionnement stable pendant 5 ans, pas besoin de remplacer fréquemment les capteurs;
Détection synchrone trois en un: collecte intégrée de CO2 + température + humidité, compensation de température intégrée, mesure plus précise;
Étalonnage automatique ABC intégré: pas besoin d'étalonnage manuel du point zéro lors d'une utilisation à long terme, ce qui réduit les coûts de maintenance;
L'alimentation électrique large adaptable USB 5V: les téléphones mobiles, les banques d'alimentation, les ordinateurs portables, les adaptateurs peuvent alimenter directement;
Deux versions du câble / Bluetooth sélectionnables: le développement pur sélectionne la version de base UART, le portable civil sélectionne la version sans fil Bluetooth.
