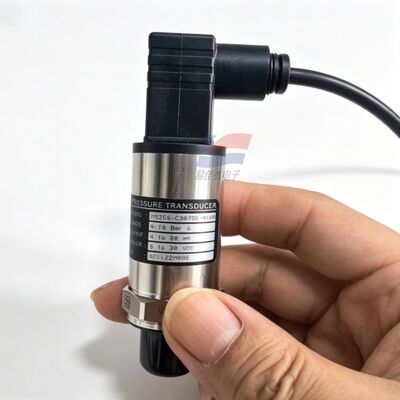

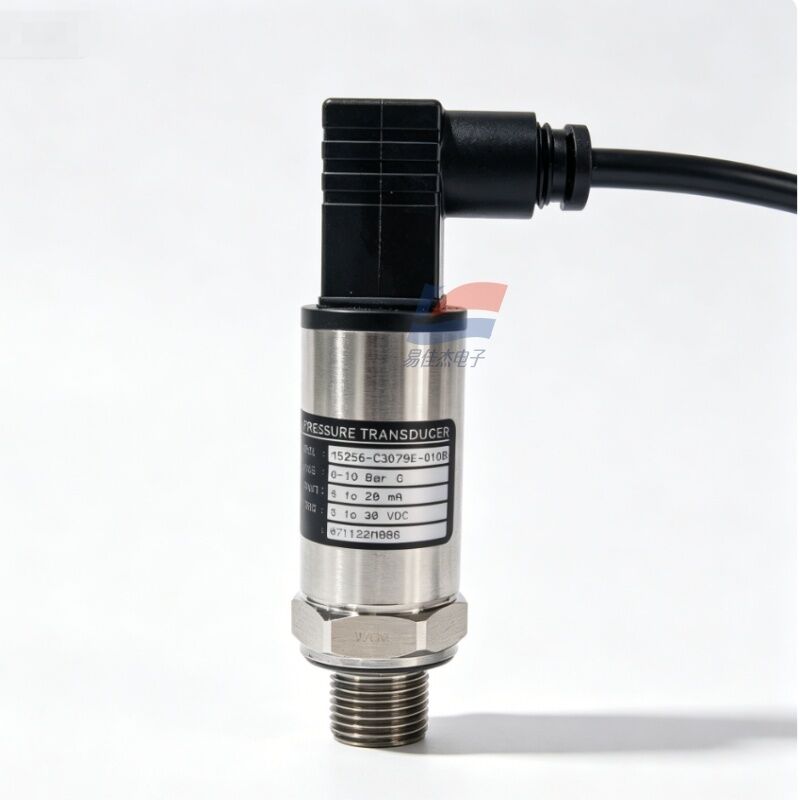

YJJ M5256-C3079E-010BG Transmetteur de pression industrielle de 0 à 10 bar pour réfrigération HAVC

Description du produit:

YJJ M5256-C3079E-010BG Transmetteur de pression industrielle de 0 à 10 bar pour réfrigération HAVC

Caractéristiques:

M5256: M5200 Plateforme de transmission de pression compacte en acier inoxydable micro-forgé

C3079E: Code combiné électrique + fileté

Numérique 3: Signal de sortie = 4-20mA Sortie de courant à deux fils

079: connecteur électrique = DIN43650 type A prise Hirschmann à angle droit

E: fil de procédé = PT1/4 (R1/4) fil extérieur de tuyau conique métrique britannique

010: plage de 0 à 10 bar G (pression de jauge, 0 à 1 MPa)

B: Type de pression = pression de jauge (un côté relié à l'atmosphère mesure la pression relative)

G: Configuration standard de protection du circuit (connexion inverse, court-circuit, protection contre les surtensions EMI)

II. Paramètres techniques de performance de base

1Tableau des performances sous pression

Paramètres et spécifications

L'écart de mesure est de 0 à 10 bar G (pression de calibrage / 0 à 1000 kPa).

Précision globale (non linéaire + hystérésis + répétabilité): ±0,25% FS

Bandes d'erreur totales (TEB): ±1,0% FS sur toute la plage de températures

Surcharge de sécurité Pression: 2 fois la plage nominale (20 bar)

Pression de rupture à l'épreuve de l'explosion: 5 fois la plage nominale (50 bar)

Temps de réponse: < 3 ms, pas de retard de pression dynamique

Différence zéro annuelle à long terme: ≤ ± 0,1% FS par an

2. Spécifications électriques

Sortie: système à deux fils de 4 à 20 mA (0 Bar = 4 mA, 10 Bar = 20 mA)

Voltage de l'alimentation électrique: 9 - 30VDC (commun pour les systèmes industriels standard 24VDC)

Limites supérieures de charge: 500Ω maximum

Protection du circuit: protection contre les connexions d'alimentation inverse, protection contre les courts-circuits de sortie, protection contre les surtensions électromagnétiques de 10 V/m

Résistance à l'isolation: 100MΩ @ 500VDC

Connexion: prise Hirschmann DIN43650 à trois cœurs, facile à brancher et à débrancher, résistante aux vibrations

3Compatibilité mécanique et moyenne

Matériau de contact: corps intégré en acier inoxydable 17-4PH, sans soudure, sans anneau d'étanchéité en caoutchouc, moins sujet aux fuites, résistant à l'huile et à l'eau

Interface de procédé: PT1/4 (R1/4) fil conique externe, combiné à un joint de joints en téflon

Grade de protection: IP67, adapté aux armoires extérieures et humides

Résistance aux vibrations: 20 G (20 à 2000 Hz); résistance aux chocs: 50 G

Taille globale: type cylindrique compact, bord à six côtés de 24 mm, longueur totale de 50 mm, installation facile dans un espace d'équipement limité

Poids: environ 85 g

4. Paramètres de température

Température de fonctionnement moyenne: -40°C à +125°C

Plage de compensation de la température d'usine: -20°C ~ +85°C (étalonnage de la plage de température complète, aucune dérive significative dans les températures élevées et basses)

Température de stockage: -40°C à +125°C

Médias applicables: air comprimé, huile hydraulique, eau propre, vapeur à basse pression, fluides légèrement peu corrosifs

5. Certifications

Certification de compatibilité électromagnétique industrielle CE, conformité environnementale RoHS

3. Principaux avantages du produit

Corps intégré de noyau en acier inoxydable: sans structure d'étanchéité en anneau O, résistant à l'huile, à la vapeur d'eau, aux températures élevées et basses, avec une durée de vie nettement supérieure à celle des émetteurs de silicium à diffusion ordinaires;

alimentation à haute tension 9 - 30VDC, compatible avec les machines-outils, les compresseurs d'air, les armoires de commande PLC avec alimentation en courant continu 24V;

Protection intégrée de circuits multiples, aucun dommage au capteur dû à un câblage incorrect ou à des courts-circuits lors de la connexion sur place, taux élevé de tolérance aux défauts de débogage;

connecteur Hirschmann à angle droit étanche IP67, moins susceptible de se desserrer ou de se casser dans un environnement vibratoire;

Étalonnage de l'ensemble de la plage de température d'usine, hautement interchangeable, pas besoin de réétaler le système lors du remplacement.

4Principaux scénarios d'application

1Équipement d'automatisation hydraulique/aérienne (le plus couramment utilisé)

machines de moulage par injection, servo-système hydraulique de surveillance en boucle fermée de la pression d'huile;

Compresseurs d'air, pompes à vide, stabilisation de la pression dans les réservoirs de stockage, régulation du démarrage et de l'arrêt sous haute et basse pression;

Appareils de pressage, lignes d'assemblage automatisées collecte de pression d'huile, alarme de surpression.

2. climatisation, réfrigération et traitement de l'eau

Transmetteurs de pression d'eau pour les conduites d'eau froide / d'eau chaude dans la climatisation centrale;

Surveillance de la pression pour les machines à sécher, les compresseurs d'air;

Contrôle de la pression constante pour les équipements de purification de l'eau, les conduites d'eau en circulation, la protection contre les pénuries d'eau.

3- Équipement industriel général

Détection de basse pression pour les petites chaudières à vapeur et les équipements de traitement thermique;

"mécanismes de détection des émissions de CO2";

Collecte de données pour les appareils d'essai sous pression, les bancs d'essai de vieillissement.
