Les appareils de combustion doivent être équipés d'un régulateur de température PID.

Description du produit :

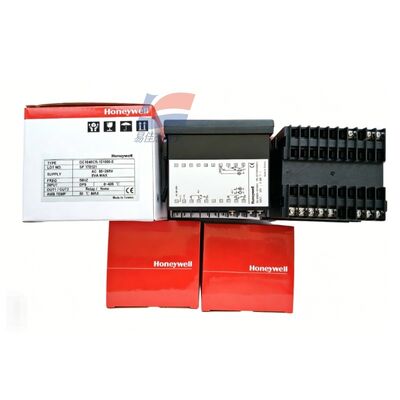

YJJ DC1040CR-701000-E Compteur de contrôle de température PID pour équipement de combustion

Caractéristiques:

I. Interprétation des segments complets du modèle DC1040CR-701000-E

DC1040 : taille du panneau 96 mm × 96 mm (carré 1/4 DIN), tubes numériques à double rangée + affichage du faisceau de sortie

CR : type d'entrée = R résistance thermique RTD dédiée, prend en charge PT100/JPT100/JPT50, ne peut pas connecter directement les thermocouples/signal linéaire 4-20 mA

7 : sortie de commande principale OUT1 = sortie d'entraînement avant/arrière du moteur à trois chiffres (contrôle la vanne de régulation proportionnelle électrique, double sortie de contact ouvert/fermé)

0 : Deuxième sortie de contrôle OUT2 = Aucune

1 : Canal d'alarme = 1 sortie d'alarme relais SPDT (AL1)

00 : Pas de sortie de transducteur, pas de réglage à distance externe SP

0 : Pas de fonction de communication Modbus RS485, fonctionnement local sur une seule machine uniquement

E: interface d'opération de menu en anglais

II. Paramètres électriques du matériel de base

1. Entrée de résistance thermique PT100 (norme CR)

Prend en charge RTD : résistance thermique à trois fils PT100, JPt100, JPt50

Plage de mesure de température : -199,9 ℃ ~ +800,0 ℃, résolution 0,1 ℃ Précision de mesure : ±0,5 % de la pleine échelle

Détection de rupture de ligne : alarme de défaut automatique déclenchée par un circuit ouvert de résistance thermique

Période d'échantillonnage : 250 ms/temps

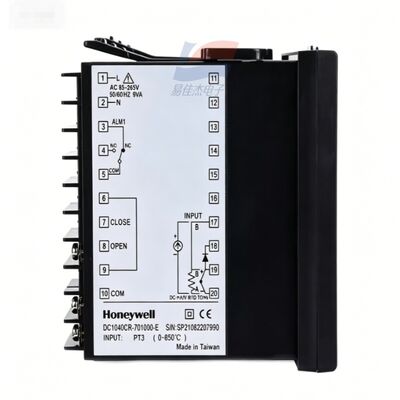

2. Sortie de commande de vanne moteur à trois voies (sortie 7, caractéristique principale)

Forme de sortie : deux jeux de contacts de relais indépendants (vanne ouverte/vanne fermée), vanne à moteur proportionnel électrique d'entraînement

Capacité de contact : charge résistive 3A / 240VAC

Logique de contrôle : impulsions marche/arrêt de sortie automatique PID, calcul automatique du degré d'ouverture de la vanne, régulation en boucle fermée à température constante

Prise en charge de la personnalisation du temps de déplacement de la vanne (0 ~ 1000 secondes), compatible avec les vannes électriques bidirectionnelles/trois voies vapeur/eau chaude

Prise en charge de l'auto-réglage automatique AT, commutation manuelle/automatique A/M sans perturbation

Paramètres PID réglables :

Bande proportionnelle P : 0 ~ 200 % ; Intégrale I : 0 ~ 3 600 s ; Dérivée D : 0 ~ 900 s

3. Relais d'alarme monocanal AL1

Contact : SPDT unipolaire bidirectionnel, 3A / 240VAC

17 modes d'alarme intégrés : limite supérieure, limite inférieure, alarme de déviation, circuit ouvert du capteur, avertissement de veille

Peut définir indépendamment le seuil d'alarme, utilisé pour l'arrêt en cas de surchauffe, la liaison d'avertissement sonore et lumineux

4. Alimentation électrique et environnement

Alimentation : large gamme universelle AC85 ~ 264 V 50/60 Hz, maximum 8 VA ; Alimentation en courant continu DC15 ~ 55VDC en option

Environnement de travail : 0 ~ 50 ℃, humidité 20 ~ 90 % HR sans condensation

Protection : Panneau avant IP65, bornes du panneau arrière IP30 ; anti-surtension CEM industrielle, interférence moteur

Stockage des paramètres : stockage permanent EEPROM après une coupure de courant, pas besoin de batterie de secours

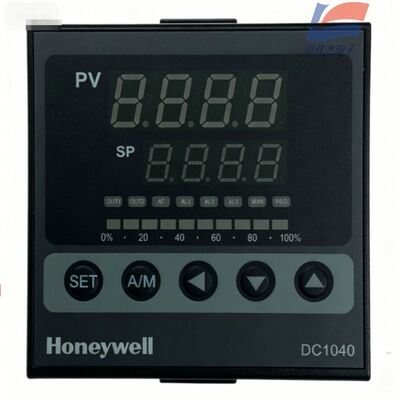

5. Affichage et touches homme-machine

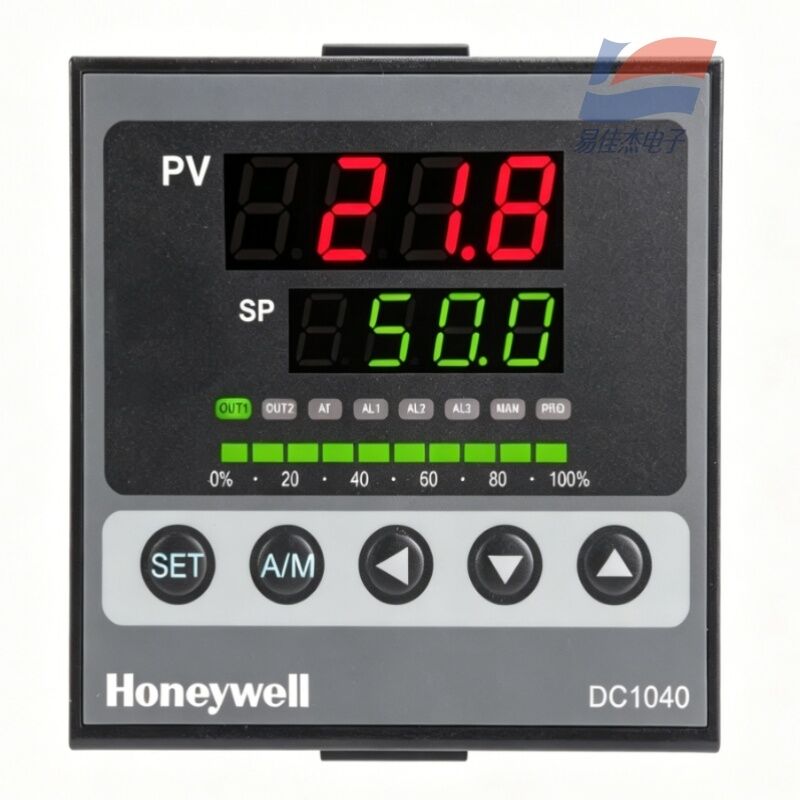

Deux tubes numériques à 4 chiffres : température réelle PV de la rangée supérieure, température de consigne SP de la rangée inférieure

Colonne LED à 10 segments : affiche intuitivement un rapport de sortie d'ouverture de vanne de 0 à 100 %

Touches du panneau : réglage SET, commutation manuelle-automatique A/M, touches de réglage haut et bas

Voyants d'état : commande de vanne OUT, auto-réglage AT, alarme AL1, mode manuel MAN

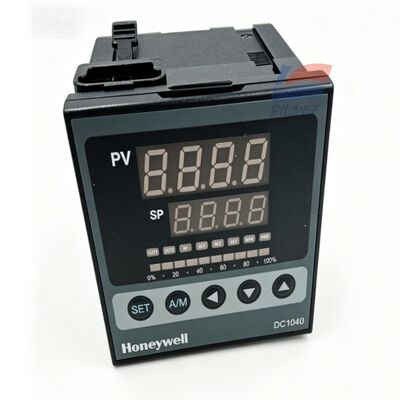

6. Dimensions mécaniques

Panneau : 96 × 96 mm ; Ouverture de l'armoire : 92 × 92 mm ; Profondeur totale 95 mm
