YJJ DC1040CL-301000-E contrôleur de processus PID pour un contrôle de température industrielle précis

Description du produit :

Contrôleur de processus YJJ DC1040CL-301000-E PID pour un contrôle précis de la température industrielle

Caractéristiques:

I. Explication complète de la segmentation du modèle : DC1040CL-301000-E

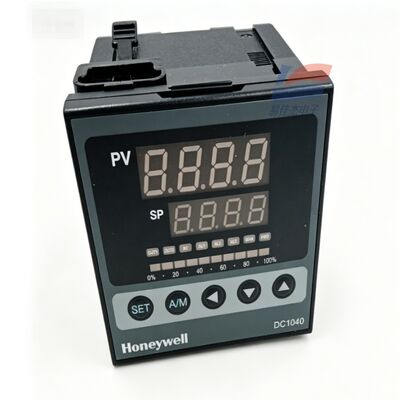

DC1040 : taille de la série 96 mm × 96 mm (panneau carré 1/4 DIN), tubes numériques à deux rangées + affichage de la colonne lumineuse de sortie 0 ~ 100 %

CL : type d'entrée = entrée analogique linéaire linéaire, prend uniquement en charge les signaux d'émetteur industriel 4 ~ 20 mA, 0 ~ 5 V, 0 ~ 10 V ; ne peut pas être connecté directement aux thermocouples / thermorésistances PT100

3 : Sortie de commande principale OUT1 = sortie PID continue de courant analogique 4 ~ 20 mA (ajustement proportionnel sans contact)

0 : Deuxième sortie de contrôle OUT2 = Aucune sortie de contrôle supplémentaire

1 : Canal d'alarme = 1 alarme à relais bidirectionnel unipolaire SPDT (AL1)

00 : Pas de sortie de transducteur, pas de fonction SP de réglage à distance externe

0 : Pas d'interface de communication RS485 Modbus-RTU, fonctionnement local sur une seule machine uniquement, ne prend pas en charge la mise en réseau à distance PLC

E: interface du menu de fonctionnement en anglais

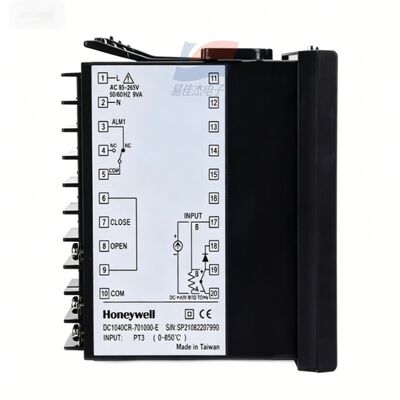

II. Paramètres de performances électriques du matériel de base

1. Entrée analogique linéaire CL (fonctionnalité principale)

Signaux pris en charge : 4 ~ 20 mA DC, 0 ~ 5 V DC, 0 ~ 10 V DC signaux de transducteur industriel standard (compatible avec le transducteur de pression M5256, le débitmètre vortex VY400, le module transducteur oxygène/gaz 4-20 mA).

Précision de mesure : Pleine échelle ±0,5 % FS, décimale 0,01/0,1/1 réglable

Période d'échantillonnage : 500 ms/temps

Impédance d'entrée actuelle : ≤100Ω ; Impédance d'entrée de tension ≥100kΩ

Détection de panne : la perte du signal d'entrée déclenche automatiquement l'alarme de défaut AL1

2. Contrôle principal PID, sortie de courant 4 ~ 20 mA (code 3)

Spécification de sortie : 4 ~ 20 mA DC, impédance de charge maximale 500 Ω, linéaire continu sans réglage de contact.

Algorithme PID : PID standard + saturation anti-intégrale, prend en charge l'auto-réglage automatique AT, manuel/automatique sans commutation de perturbation A/M

Plage réglable du paramètre PID :

Bande proportionnelle P : 0 ~ 200 % (P = 0 est un contrôle à deux positions ON/OFF)

Intégrale I : 0 ~ 3 600 s ; Dérivée D : 0 ~ 900 s

La sortie n'a aucune usure mécanique, adaptée aux conditions de réglage continu à haute fréquence

3. Relais d'alarme monocanal AL1

Spécification du contact : SPDT unipolaire bidirectionnel, charge résistive 3A/240VAC

17 modes d'alarme intégrés : limites supérieure et inférieure de valeur absolue, dépassement de limite d'écart, rupture de signal, avertissement de veille, etc.

Réglage indépendant des seuils, pouvant être associé à des alarmes sonores et lumineuses, coupure des électrovannes, circuits d'arrêt des équipements

4. Alimentation électrique et spécifications environnementales

Alimentation : large plage générale AC85 ~ 264 V 50/60 Hz, consommation électrique globale maximale 8 VA ; Alimentation en courant continu DC15 ~ 50 V en option

Température de l'environnement de fonctionnement : 0 ~ 50 ℃ ; stockage -20~+65℃

Humidité : 20 ~ 85 % RH, pas de condensation

Degré de protection : panneau avant IP65, bornes de câblage arrière IP30

Compatibilité électromagnétique : certification EMC industrielle CE, résistance au moteur, interférence de surtension du convertisseur de fréquence

Stockage des paramètres : la mise hors tension de l'EEPROM enregistre en permanence les paramètres, pas besoin de batterie de secours

5. Affichage et touches homme-machine

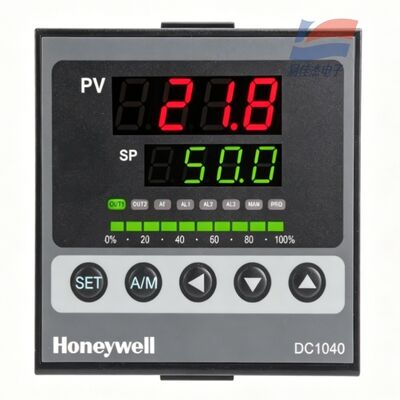

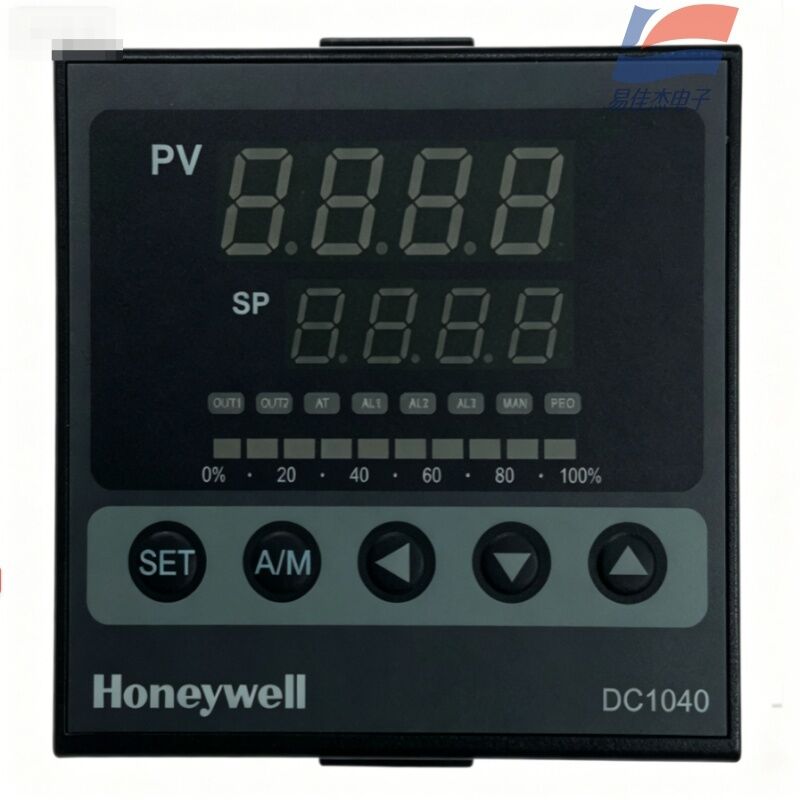

Deux tubes numériques à 4 chiffres : valeur de mesure en temps réel PV de la rangée supérieure, valeur de réglage du processus SP de la rangée inférieure

Colonne lumineuse LED verte à 10 segments : affiche intuitivement un rapport de puissance de sortie PID de 0 à 100 %

Touches de fonctionnement : réglage SET, commutation manuelle-automatique A/M, touches d'augmentation/diminution haut et bas. Voyants d'état : OUT - sortie de commande principale, AT - auto-réglage, AL1 - alarme, MAN - mode manuel.

6. Dimensions d'installation mécanique

Aspect du panneau : 96 (L) × 96 (H) mm

Ouverture de l'armoire de commande : 92 × 92 mm

Profondeur hors tout : 95 mm

III. Avantages principaux du produit

Contrôleur spécialisé pour les signaux linéaires : non limité au contrôle de la température, peut effectuer une régulation PID en boucle fermée pour la pression, le débit, le niveau et la concentration de gaz, compatible avec tous les transmetteurs de type sortie 4-20 mA ;

Sortie de courant sans contact 4-20 mA, avec une durée de vie beaucoup plus longue que la sortie à contact relais, compatible avec les vannes proportionnelles électriques, la régulation de puissance à semi-conducteurs SCR et les ventilateurs à fréquence variable ;

5. Automatisation des petits équipements autonomes

Un processus complet en boucle fermée peut être réalisé sans utiliser de PLC : l'émetteur collecte les signaux → Calcul PID de l'instrument → 4-20 mA pilote l'actionneur et le relais d'alarme sert de verrouillage de sécurité.
