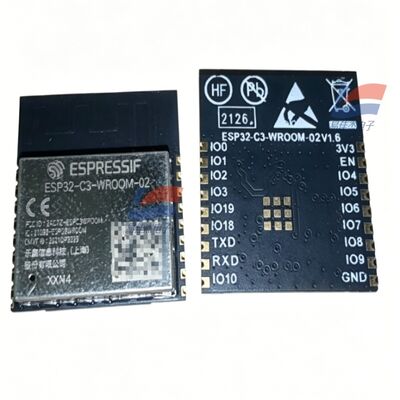

YJJ ESP32-C3-WROOM-02-N4 2.4GHz Wifi + Bluetooth BLE5.0 Module sans fil

Description du produit:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz Wifi + Bluetooth BLE5.0 Module sans fil

Caractéristiques:

I. Informations de base

Marque du fabricant: Espressif (Shanghai, Chine)

Interprétation du modèle

ESP32-C3: Puce de commande principale RISC-V à un seul cœur intégrée

WROOM-02: série de modules sans fil SMD standard

N4: 4MB Quad SPI Flash, plage de température industrielle de -40°C à +85°C

Antenne: Antenne PCB intégrée (sans prise U.FL, différenciée par le suffixe 02U pour le modèle d'antenne externe)

Emballage: module de montage de surface SMD à 19 broches, taille 18×20×3,2 mm

II. Paramètres de base du matériel

1. Processeur et stockage

CPU: 32 bits RISC-V à un seul noyau, maximum 160 MHz

ROM: 384KB

SRAM: 400KB (16KB de cache) + 8KB de SRAM RTC

Flash: 4MB (N4 représente 4M, N8 est 8M)

Systèmes expressifs intégrés à l'oscillateur cristallin de haute précision de 40 MHz

2. Communication sans fil (Wi-Fi + BLE double)

Wi-Fi 2.4G

Standard: 802.11 b/g/n, 1T1R

Largeur de bande: 20 MHz/40 MHz, vitesse maximale de 150 Mbps

Chaîne: 2412 à 2484 MHz (1 à 13 canaux)

Mode: Station / SoftAP / Mode hybride double, prend en charge 4 connexions Wi-Fi virtuelles

Puissance de transmission: 20,5 dBm; sensibilité de réception - 105 dBm

Fonctions: fourchette FTM, WMM, agrégation de trames, diversité d'antenne

Le Bluetooth 5.0 BLE

Taux: 125K/500K/1M/2Mbps

Appui: BLE Mesh, extension de diffusion, ensemble multidiffusion

Antennes Wi-Fi/Bluetooth partagées, programmation de coexistence intégrée, aucune interférence mutuelle

3. Ressources périphériques (15 GPIO)

Tous les GPIO peuvent être reprogrammés, périphériques matériels intégrés:

Communication: UART×2, I2C, SPI, audio I2S, TWAI (CAN2.0), USB (port série / débogage JTAG à double usage)

Analogue: 8 canaux SAR ADC (12 bits), capteur de température intégré à la puce

Contrôle: multi-sortie LED PWM, télécommande infrarouge, DMA général, moniteur matériel, minuterie

3 GPIO pour attacher les broches de configuration de démarrage, sélection du mode d'allumage

4Consommation d'électricité et d'énergie

Voltage d'alimentation: 3,0 V à 3,6 V (typiquement 3,3 V)

Courant de transmission maximal: 280 à 345 mA

Courant de réception Wi-Fi: 82mA

Sommeil à faible consommation: sommeil profond RTC de seulement plusieurs μA, adapté aux appareils à batterie

Température de fonctionnement: -40°C ~ +85°C (la série N est de qualité industrielle normale; H4 est un modèle à haute température de -40~105°C)

Niveau de résistance à la poussière: MSL3, compatibles avec la soudure par reflux à la surface

5- Emballage structurel

Montage de surface à 19 broches, couverture de blindage métallique anti-interférence

Antenne PCB intégrée, pas besoin d'antenne externe supplémentaire, simplifie la structure globale

III. Tableau de différenciation rapide des modèles de séries similaires

Plage de température de l'antenne flash modèle

Les résultats de l'analyse de l'efficacité de l'émission de dioxyde de carbone sont présentés dans les tableaux suivants:

L'équipement doit être équipé d'un système de ventilation de l'air et d'un système de ventilation de l'air.

ESP32-C3-WROOM-02U-N4 4 MB Antenne U.FL externe -40 à 85 °C

ESP32-C3-WROOM-02-H4 4MB PCB monté sur une carte -40 à 105°C (température élevée)

Quatre. Principaux avantages du produit

Architecture ouverte RISC-V, sans frais de licence ARM, coût inférieur et performances supérieures en termes de coûts de production

Module unique Wi-Fi + BLE, prend en charge l'appariement Bluetooth, la transmission de données sans fil, le réseautage mesh

Périphériques riches: peuvent connecter directement des capteurs, des écrans, des moteurs, des bus CAN, des haut-parleurs audio

Consommation d'énergie en veille ultra-faible, adaptée aux appareils portables à batterie au lithium

Taille compacte, conception blindée, certification facile à passer pour les appareils électroménagers / électromagnétiques industriels

Cadres de développement open source officiels ESP-IDF et Arduino de LeCang, seuil de développement bas

Cinquième: principaux scénarios d'application

1. Maison intelligente (scénario d'utilisation maximale)

Des prises intelligentes Wi-Fi, des commutateurs, des régulateurs d'éclairage, des moteurs de rideau

Les terminaux de réseautage de capteurs de température / humidité / infrarouge humain / gaz

Les petits appareils intelligents: humidificateurs, purificateurs, distributeurs d'eau, bains de pieds

2. Automatisation industrielle (compatible - large plage de température de 40 à 85 °C)

Terminal d'acquisition sans fil industriel: collecte les données de tension, de courant, d'humidité de température, de capteur de gaz (associé aux capteurs de gaz SO-E2-960, MSA que vous avez consultés précédemment)

Portée sans fil CAN bus, surveillance à distance des équipements, module de transmission 485 à Wi-Fi

Transmission sans fil de données pour instruments, téléchargement sans fil de données pour instruments d'inspection

3Les produits électroniques de consommation et les appareils portables

Bracelet à double mode Bluetooth/Wi-Fi, détecteurs de santé, balances

Lecteurs de voix sans fil, haut-parleurs Bluetooth, appareils audio I2S

Dispositifs de télécommande, passerelles de transmission infrarouge

4. collecte d'Internet des objets, équipement de sécurité

Collecteurs à faible puissance alimentés par batterie (surveillance de l'environnement sur le terrain, humidité à la température de l'entrepôt)

Contrôle d'accès sans fil, alarme de détection humaine, sous-bord de caméra

Appareils partagés (banques d'alimentation, tableau de communication de positionnement pour le partage de vélos)

5. éducation, développement du bricolage

Conseil de développement de l'enseignement sur l'Internet des objets, projets de fabrication, plateforme expérimentale de contrôle sans fil

Les spécifications:
