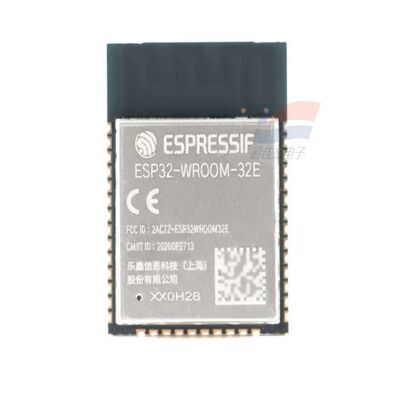

Module MCU WiFi et Bluetooth double cœur YJJ ESP32-WROOM-32E - Module sans fil LoT

Description du produit:

Module MCU à double cœur Wi-Fi et Bluetooth YJJ ESP32-WROOM-32E - Module sans fil IoT

Caractéristiques:

ESP32: La puce de commande principale LX6 à double noyau de première génération

WROOM-32: série de modules sans fil standard

E: Silicium optimisé V3 (remplaçant l'ancien 32D, corrigeant les bugs matériels, les mises à niveau RF et de sécurité)

Antenne: Antenne PCB intégrée; suffixe UE = avec prise d'antenne externe U.FL

Version flash: N4 (4 Mo) / N8 (8 Mo) / N16 (16 Mo)

Version R2 optionnelle: PSRAM intégrée de 2 Mo, adaptée à la mise en cache de voix et d'images

II. Paramètres de base du matériel

1Contrôle et stockage

CPU: double cœur 32 bits Xtensa LX6, fréquence réglable de 80 à 240 MHz, domaines de puissance indépendants à double cœur

Le stockage interne: 448KB de ROM + 520KB de SRAM + 16KB de SRAM RTC

Flash: 4 Mo standard, 8 Mo / 16 Mo SPI flash en option

Modèle R2 haut de gamme: PSRAM octal supplémentaire de 2 Mo (pour la mise en cache de la voix et de la caméra)

Coprocesseur ULP à ultra-faible consommation: collecte indépendamment des données du capteur en mode veille, en veille au niveau des microampères pour toute la machine

2. 2.4G Wifi + Bluetooth Wifi en double mode

Standard: 802.11 b/g/n 1T1R, maximum 150 Mbps

Canaux de fonctionnement: 2412~2484MHz, prend en charge STA/AP/Mixed, WiFi Mesh, mise à niveau à distance OTA

Optimisation de la radio: mise à niveau du circuit de correspondance d'antenne 32E par rapport à 32D, connexions simultanées plus stables pour plusieurs appareils

Pour les appareils de surveillance de l'énergie électrique

Prend en charge BLE Mesh, l'appariement de diffusion Bluetooth, le codage audio SBC, le saut de fréquence AFH anti-interférence

Peut fonctionner simultanément avec WiFi et Bluetooth, aucun conflit dans la programmation de la coexistence radio matérielle

3. Ressources périphériques (jusqu'à 26 GPIO)

Toutes les matrices GPIO peuvent être librement réutilisées, périphériques matériels intégrés:

La communication: 3 UART, I2C, SPI, audio I2S, TWAI (CAN2.0), SDIO

Analogue: 8 ADC SAR à 12 bits, 2 DAC à 8 bits, capteur tactile capacitif

Contrôle: 16 LED PWM, PWM spécifique au moteur, émetteur-récepteur infrarouge, compteur d'impulsions, moniteur matériel

Prend en charge l'expansion périphérique de la carte SD pour un stockage de grande capacité

4Électrique, taille et environnement

L'alimentation électrique: 3,0 à 3,6 V (typiquement 3,3 V)

Taille: 18 × 17,5 × 3,2 mm, monture de surface SMD standard 38Pin, couverture de blindage métallique

Température de fonctionnement: version standard - 40°C~+85°C; version haute température jusqu'à - 40°C~+105°C

Niveau de résistance à l'humidité: MSL3, supporte la production de masse de soudage par reflux

Certifications: Bluetooth BQB, fréquence radio FCC/CE, RoHS

III. Points de mise à niveau de 32E par rapport au noyau 32D précédent

Mise à niveau de la puce V3 silicon: corrige l'anomalie de démarrage du cristal, le crash du cache PSRAM, le bug de déconnexion Bluetooth

Amélioration de la sécurité: prend en charge Secure Boot V2, cryptage matériel Flash, adapté aux appareils de réseau commerciaux

Optimisation de la radio: plus forte interférence anti-électromagnétique, amélioration significative de la stabilité WiFi des appareils avec boîtiers métalliques

Logiciel entièrement compatible: les définitions des broches restent inchangées, peuvent être directement remplacées par 32D, pas besoin de modifier le PCB

Stabilité de l'offre: Espressif promeut principalement le modèle de production de masse, 32D est progressivement abandonné, les nouveaux projets préfèrent 32E

IV. Distinction simple par rapport au tableau ESP32-S3 / ESP32-C3

Différences clés de la position centrale du modèle

ESP32-WROOM-32E Module général IoT Dual-core LX6, aucune accélération matérielle d'IA, périphériques complets, rapport coût/performance élevé

ESP32-C3-WROOM-02 RISC-V mono-noyau à faible coût, de taille plus réduite, uniquement adapté à la simple mise en réseau de capteurs

ESP32-S3-WROOM-1 AI Voix / Vision Spécialisée LX7 à double noyau avec instructions vectorielles d'IA, prend en charge la caméra DVP, une grande PSRAM

V. Scénarios d'application courants

1. Maison intelligente (scénario le plus courant)

Les prises intelligentes, les commutateurs muraux, le contrôle de l'éclairage RVB, les moteurs de rideau, la température / humidité / passerelle de détection humaine; l'appariement Bluetooth + la télécommande WiFi, la liaison Mesh complète.

2.485/CAN à la passerelle sans fil WiFi, surveillance à distance des équipements industriels

3. Dispositifs audio et vocaux

haut-parleur Bluetooth WiFi en double mode, terminal d'annonce vocale, reconnaissance vocale simple, lecteur MP3; la version PSRAM peut mettre en cache des flux audio.

4. Automatisation industrielle

Enregistreur de données industriel, collecte de l'état de l'équipement, surveillance en ligne de la température/humidité/pression, expansion sans fil PLC, nœud de collecte IoT de serre agricole;large plage de température -40~85°C adaptée aux ateliers / extérieurs.

5. Produits électroniques de consommation et appareils de fabrication

Voiture à télécommande WiFi, balance électronique, détecteur de santé, appareils partagés (batterie de charge / armoire de stockage), tableau d'apprentissage de développement Arduino / ESP-IDF.

6Surveillance de la sécurité et de la faible consommation

Surveillance de l'environnement extérieur alimentée par batterie, enregistreur de température/humidité de l'entrepôt, contrôleur d'accès, dispositif d'alarme de détection humaine; mode veille pendant des mois de vie de la batterie.
