YJJ A1101EUA-T Commutateur numérique de hall à pôle unique avec écran à soie 01E électronique automobile

Description du produit:

YJJ A1101EUA-T Commutateur numérique de hall à pôle unique avec écran à soie 01E électronique automobile

Caractéristiques:

I. Informations de base

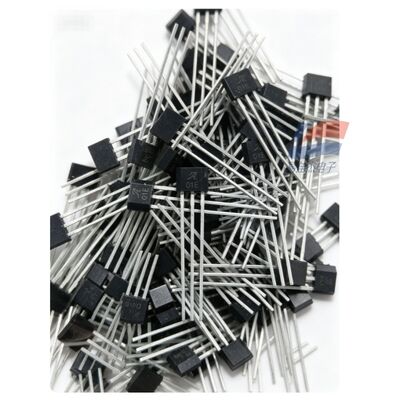

Nom complet du modèle: A1101EUA-T, écran de soie 01E

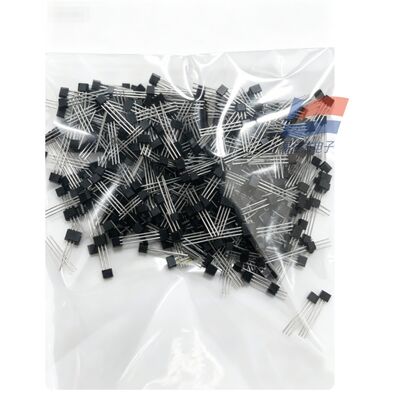

Emballage: SIP-3 à 3 broches à travers le trou (soucoupe à broches longues équivalente TO92)
Type d'appareil: commutateur Hall à pôle unique continu (sortie numérique), détecte uniquement le pôle S (pôle sud) de l'aimant
Intégration interne: circuit de stabilisation de tension, élément Hall, amplificateur de signal, déclencheur Schmitt, transistor de sortie à débit ouvert NMOS
Certifications: qualité automobile AEC-Q100, protection de l'environnement RoHS, anti-interférence ESD/EMC élevée, protection de la batterie inverse
II. Paramètres électriques du noyau (condition de fonctionnement standard à 25 °C)
1Tableau des caractéristiques électriques de l'alimentation
Les valeurs de spécification des paramètres
Voltage d'alimentation de fonctionnement VCC 3,8 V ~ 24 V CC (compatible avec le régulateur industriel 5V/12V/24V / alimentation automobile)
Voltage de résistance maximal ± 30 V (protection intégrée contre les connexions inversées et contre les surtensions)
courant de fonctionnement statique typique de 7,5 mA
Temps de démarrage de l'alimentation ≤ 4 μs, champ magnétique peut être détecté immédiatement après l'alimentation
2Paramètres de déclenchement du champ magnétique (performance magnétique du noyau) Tableau
Paramètres Expliquer les valeurs typiques
Point de déclenchement de travail BOP (proche du pôle S) 175G (17,5 mT) La sortie est tirée à basse altitude et conduit lorsque le champ magnétique est ≥ 175G
Point de libération BRP (aimant éloigné) 45G (4.5 mT) La sortie est coupée et présente une résistance élevée lorsque le champ magnétique est < 45G
Fenêtre d'hystérésis magnétique BHYS 130Gs empêche le tremblement du champ magnétique de se déclencher incorrectement
Polarité de détection Polarité unique, ne répond qu'au pôle S de l'aimant Le pôle N ne répond pas
3. Paramètres de sortie
Structure de sortie: N-canal à drainage ouvert (collecteur ouvert), doit utiliser une résistance de traction supérieure
Courant d'inclinaison maximal IOUT: 25 mA, peut entraîner directement des LED, de petits relais
Perte de saturation (conduction à 20 mA): typique 215 mV, maximum 400 mV
Courant de fuite hors état: ≤ 10 μA
4Environnement et température
Température de fonctionnement: -40 °C à +85 °C (grande plage de températures pour les véhicules)
Température de stockage: -55 °C à +150 °C
Matériau d'emballage: emballage en plastique en résine époxy noire, résistant aux vibrations et à l'humidité
III. Principaux avantages du produit
La tension de large tension est de 3,8 à 24 V, adaptée aux appareils de consommation de 5 V, aux systèmes industriels de 24 V et aux systèmes automobiles de 12 V.
L'étalonnage de l'emballage d'usine élimine la dérive de température des contraintes d'injection, des points de déclenchement stables dans toute la plage de température;
Détection continue en temps réel, sans retard de veille, répond instantanément au mouvement de l'aimant;
Protection intégrée contre les interférences électromagnétiques: protection contre les connexions inversées, surtension, ESD, forte protection contre les interférences du moteur;
Pas de condensateur de dérivation externe, le circuit est extrêmement simple;
L'emballage SIP à broche longue DIP, pratique pour le soudage manuel, la fabrication par branchement;
À l'état solide sans contact mécanique, plus d'un milliard de fois la durée de vie, pas d'usure, pas d'étincelles.
IV. Objectifs spécifiques de l'application
1Électronique automobile (principaux scénarios pour le secteur automobile)
Détection de la position du siège, détection de fermeture de serrure de porte/porte arrière/fenêtre;
Sensor de vitesse de transmission, limite de la position de l'accélérateur/d'accélérateur
Essuie-glaces, plafond solaire limite de déplacement, nouvelle détection de charge de l'arme en place.
2. Équipement d'automatisation industrielle
L'interrupteur de limite magnétique en place du cylindre / du piston de la vanne électromagnétique;
Ceinture de sciage, compteur de vitesse de rotation du rouleau, détection de la présence de pièces métalliques;
Alarme de fermeture magnétique de porte d'armoire, de porte de protection de sécurité;
Ventilateur, moteur rotor collecte de la vitesse de rotation, comptage des impulsions.
3Appareils électroménagers et maison intelligente
détection magnétique du couvercle de la porte de la machine à laver, détection de l'interrupteur de la porte du réfrigérateur;
Induction magnétique de collision de l'aspirateur, détection sur place du réservoir d'eau/de la boîte à poussière;
Filtre du purificateur d'eau en place, détection de fermeture du couvercle de la cuisinière à riz;
Fermeture de porte intelligente, aspiration magnétique, détection en place.
4Électronique de consommation, équipement d'instrumentation
le système de détection de réveil de la banque d'alimentation, le système de détection de réveil de l'ouverture du compartiment Bluetooth du casque;
Identification de l'imprimante, de la fermeture du couvercle du scanner, de la boîte à consommables en place;
débitmètre, compteur d'eau / compteur de gaz, compteur d'impulsions magnétiques;
Identification par aspiration magnétique du compartiment de la batterie de l'instrument portatif.
5Sécurité et stockage
Alarme magnétique de porte, armoire de rangement, surveillance de l'état de la porte sécurisée;
La présence de matériau sur la chaîne de montage, l'induction magnétique, le comptage du tri.
