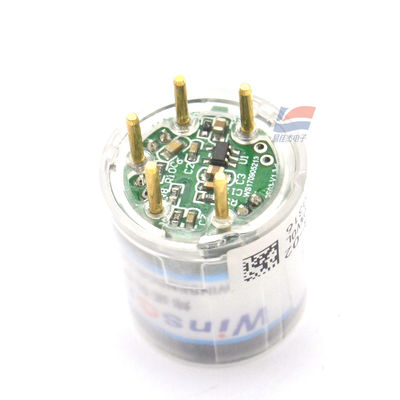

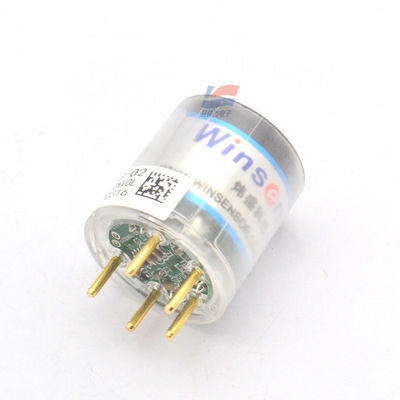

YJJ ZE03-SO2 Module électrochimique de détection des gaz SO2 0-100 ppm Surveillance de l'air environnemental

Description du produit :

Module de capteur de gaz électrochimique SO2 YJJ ZE03-SO2 0-100 ppm pour la surveillance de l'air environnemental

Caractéristiques:

I. Informations de base
Marque : Winsen
Type : module de détection de gaz électrochimique intégré (comprend un capteur SO2 à trois électrodes intégré + traitement du signal + circuit de compensation de température)
Gaz détecté : dioxyde de soufre (SO2)
Dimensions : Φ23,3 × 31,2 mm
Alimentation : DC5 V. L'ensemble de l'unité a été calibré et aucun circuit d'amplification supplémentaire n'est requis
II. Tableau des paramètres électriques et de détection de base (25 °C)
Valeur du paramètre du projet
Plage de mesure 0 - 100 ppm (plage standard)
Résolution 0,1 ppm
Limite inférieure de détection ≤ 0,5 ppm
Temps de réponse T90 ≤ 30 s
Linéarité Sortie linéaire, compensation de température intégrée
Tension d'alimentation CC 5,0 V ± 0,1 V
Courant de fonctionnement < 5 mA, faible consommation d'énergie
Sortie de signal 1. Port série UART (TTL 3 V, 9600 bauds)
2. Sortie de tension analogique 0,4 - 2,0 V
Température de fonctionnement -20 ℃ ~ +50 ℃
Humidité relative 15 % - 90 % HR, pas de vapeur d'eau de condensation
Durée de vie prévue ≥ 24 mois (environnement atmosphérique normal)
Dérive nulle La dérive à long terme est faible et convient à une surveillance continue en ligne
III. Caractéristiques du produit
Module intégré : Capteur + amplificateur opérationnel + AD + compensation de température intégrés, lecture directe de la concentration à la mise sous tension, simplifiant le développement matériel ;
Double sortie : port série numérique + tension analogique, compatible avec les microcontrôleurs monopuce, développement secondaire PLC ;
Structure électrochimique à trois électrodes, supprimant les interférences croisées des gaz NOx, COV, etc.
Résistant à la sécheresse, adapté aux conditions de travail à forte humidité des gaz de combustion et des gaz d'échappement ;
De taille compacte, adapté à l'intégration OEM dans des instruments de détection de petite taille.
IV. Description de l'utilisation
1. Surveillance de l’air ambiant (scénario principal)
Micro station de surveillance de l'air, équipement de surveillance de l'air basé sur un réseau, surveillance de la concentration de pollution en SO2 dans l'air ;
Émissions non organisées des usines urbaines, surveillance en ligne de la qualité de l'air des parcs.
2. Gaz de combustion industriels et équipements de protection de l'environnement
Détection simple du SO2 dans les gaz résiduaires post-désulfuration des chaudières, fours et fonderies ;
Surveillance de la concentration de dioxyde de soufre à la sortie des équipements de traitement des gaz d'échappement ;
Élément de détection central du détecteur de gaz de combustion portable.
3. Détection de sécurité industrielle
Alarme de fuite de SO2 dans les ateliers de fusion, de cokéfaction et d'acide sulfurique ;
Inspection des gaz toxiques dans les pipelines, les réservoirs de stockage avec des sondes de gaz toxiques ;
Détection des fumées acides après dynamitage dans les mines.
4. Prise en charge des instruments OEM
Détecteur portatif de gaz simple/composé ;
Transmetteur SO2 en ligne fixe ;
Analyseur d'échantillonnage de gaz de combustion, module de surveillance automatique des échantillons de gaz d'échappement.
