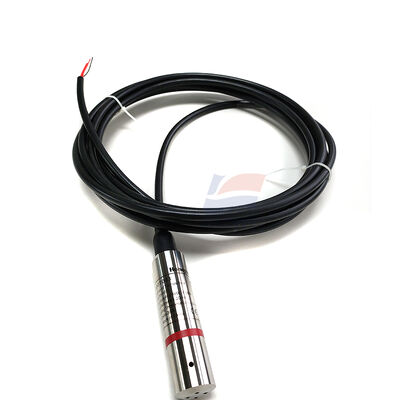

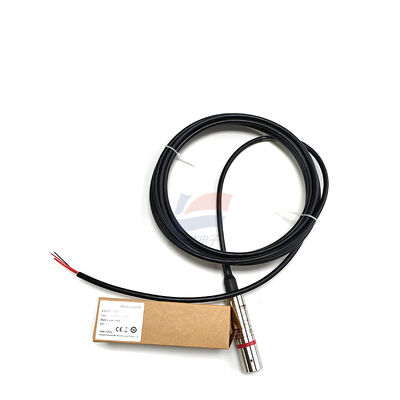

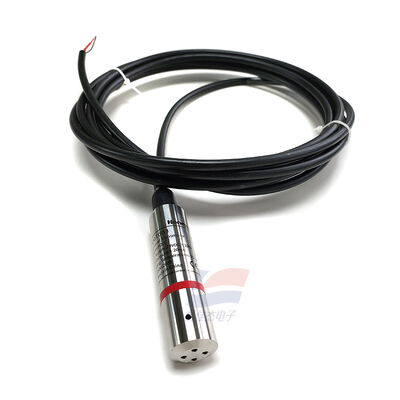

YJJ L8000T003 Transmetteur de niveau de liquide de type immersion 0-3m/ 0-30kPa

Description du produit:

YJJ L8000T003 Transmetteur de niveau de liquide de type immersion 0-3m/ 0-30kPa

Caractéristiques:

I. Définition du modèle

L8000T003: série L8000T, portée de mesure du niveau de l'eau de 3 mètres, sortie de courant de 4 à 20 mA, capteur de niveau de liquide sous pression statique submersible.

II. Paramètres techniques de base

Plage de mesure: 0 à 3 mètres de colonne d'eau (0 à 30 kPa)

Signal de sortie: 4 à 20 mA CC (correspondant à un niveau de liquide de 0 à 3 mètres)

Voltage d'alimentation électrique: 15 à 28 VDC (système à deux fils)

Pression de surcharge: 1,5 fois la pression à pleine échelle

Classe de précision: ±0,25% FS

Non-linéarité: ±0,15% FS

Répétabilité / hystérésis: 0,15% FS

Plage de température

Température moyenne: -10°C à +80°C

Température de stockage: -40°C - +100°C

Stabilité à long terme: 0,2% FS/an, la dérive annuelle de zéro point est minimale

Grade de protection: IP68, peut être utilisé pour une immersion sous-marine à long terme

Coque + diaphragme inducteur: acier inoxydable 316

Composants d'étanchéité: caoutchouc nitrile (NBR), adapté à l'eau propre et aux eaux usées douces

Configuration du câble: Standard = portée + 2 mètres (Ce modèle est livré avec une longueur totale du câble de 5 mètres, et peut être étendu pour la personnalisation)

Méthode de connexion: système à deux fils (fil noir pour l'alimentation +, fil rouge pour la sortie du signal)

Certification: conformité CE

III. Principe de mesure

La pression statique du liquide est proportionnelle à la hauteur du niveau du liquide.et le noyau de pression en silicium de diffusion intégré convertit la pression en un signal de courant standard de 4 à 20 mA, qui est directement connecté à un PLC, à des compteurs d'affichage numériques, à des systèmes DCS pour convertir la hauteur du niveau de l'eau.

IV. Principales applications

1- approvisionnement en eau et drainage - réseaux d'eau (principaux scénarios)

Surveillance continue du niveau de l'eau dans les réservoirs d'eau, les réservoirs filtrants et les réservoirs des installations d'eau

Mesure et contrôle du niveau des réservoirs de régulation, des réservoirs biochimiques, des puits de collecte dans les installations d'épuration

Contrôle automatique du démarrage et de l'arrêt des puits d'eau souterraine, des réservoirs d'eau de pompage

2. Construction de la climatisation

Surveillance des niveaux de liquide dans les réservoirs d'eau de la climatisation centrale, les réservoirs d'eau d'expansion, les puits de collecte, l'alarme de pénurie d'eau et la prévention des débordements.

3. Pipelines municipaux

Surveillance du niveau de l'eau dans les tunnels souterrains, les puits d'eau de pluie, les réservoirs de stockage des eaux d'inondation, collecte de données sur le niveau de l'eau pour les systèmes de gestion de l'eau à distance

4. réservoirs industriels

Mesure continue des niveaux de liquide dans les équipements de purification de l'eau, les réservoirs d'eau pure, les réservoirs de traitement de l'eau environnementale,pour obtenir un remplissage automatique de l'eau et des alarmes de verrouillage de limite supérieure/inférieure.

5Systèmes auxiliaires

Directement connecté au PLC, RTU, enregistreurs sans papier, contrôleurs de niveau pour compléter la collecte du niveau d'eau + contrôle automatique de la pompe.
