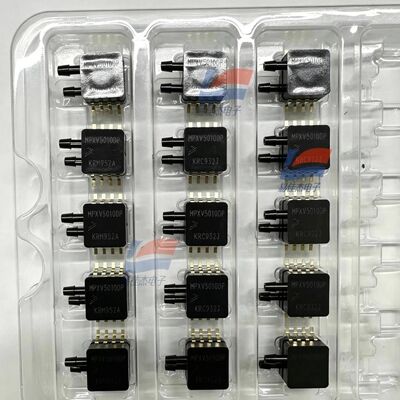

YJJ MPXV5010DP Capteur de pression différentielle de 0 à 10 kPa

Description du produit:

YJJ MPXV5010DP Capteur de pression différentielle de 0 à 10 kPa

Caractéristiques:

I. Paramètres de base

1. Plage de pression

Type de mesure: pression différentielle (différentielle), double entrée P1-P2

Plage: 0 à 10 kPa (0 à 1,45 PSI, colonne d'eau d'environ 1000 mm)

Surcharge maximale: 40 kPa

Pression de rupture: 100 kPa

2. Sortie électrique (amplifiée, avec compensation de température)

L'alimentation électrique: 4,75 - 5,25 VDC (alimentation électrique standard pour un système de microcontrôleurs à puce unique de 5 V)

Voltage de sortie: 0,2 V (0 kPa) - 4,7 V (échelle complète 10 kPa), Voltage de sortie analogique linéaire

Sensitivité: 450 mV/kPa

Temps de réponse: ≤ 1 ms

Précision: erreur totale dans toute la plage de température de 0 à 85 °C ≤ ± 5% FS, étalonné en usine, circuit intégré de compensation de température sur la puce, pas besoin de circuit de conditionnement externe

3Environnement et structure

Température de fonctionnement: -40°C ️ +125°C

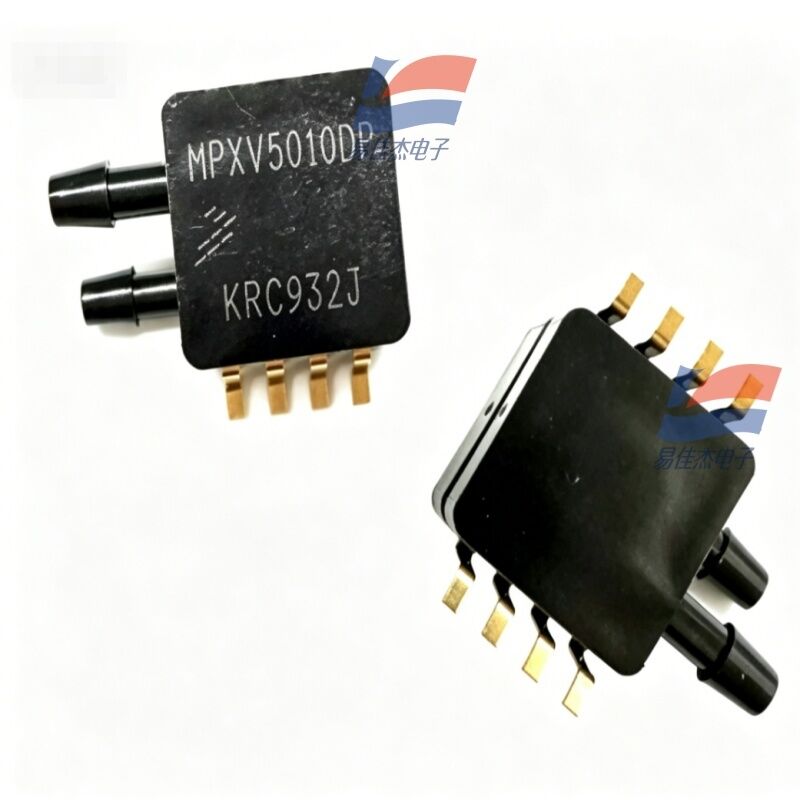

Emballage: SIP-6 insertion directe, double buse d'air à crochet (diamètre extérieur φ3,3 mm), relié à des tubes en caoutchouc de silicone

Moyen: uniquement adapté à l'air sec et propre, non adapté aux liquides, aux gaz corrosifs

Les épingles: 1 = VCC 5V; 2 = GND; 3 = analogue sortie; 4/5/6 = épingles flottantes

II. Interprétation du modèle de lettre

MPXV: Série avec amplification de signal sur puce + compensation de température

5010: Code de portée 0 à 10 kPa

DP: Pression différentielle = Type de pression différentielle à deux ports (deux ports de pression, mesure de la différence de pression entre deux points)

III. Principales applications

1. Industrie de la ventilation HVAC (le plus couramment utilisée)

Mesure de la différence de pression avant et après les ventilateurs, mesure de la pression statique des conduits

Surveillance du blocage du filtre: l'augmentation de la différence de pression avant et après le filtre indique que le filtre est bouché.

Contrôle de la pression dans les salles blanches, ateliers sans poussière, surveillance du volume de l'air de ventilation

2. Équipement médical

Mesure de la différence de pression du débit d'air dans les ventilateurs, les appareils anesthésiques

Mesure du débit d'air dans les instruments d'essai de la fonction pulmonaire

Collecte de pression pour les systèmes de régulation de la pression de l'air dans les lits d'hôpital

3- Mesure et contrôle industriels

Mesure de la vitesse du vent avec des tubes de pitot (combiné avec une pression différentielle pour calculer la vitesse du vent)

Mesure d'un débit de gaz de faible intensité (accélération + conversion de la pression différentielle en débit)

Surveillance de la pression négative des ventilateurs, des pompes à vide

Surveillance de la pression des analyseurs de gaz

4Appareils et instruments ménagers

Détection de la pression du niveau d'eau dans les machines à laver

Contrôle de pression en boucle fermée des petites pompes à air

Équipement d'essai d'étanchéité à l'air, d'essai sous micro-pression
