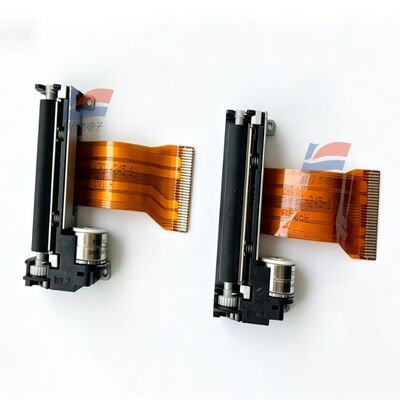

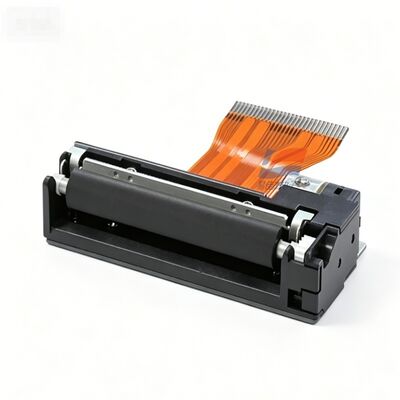

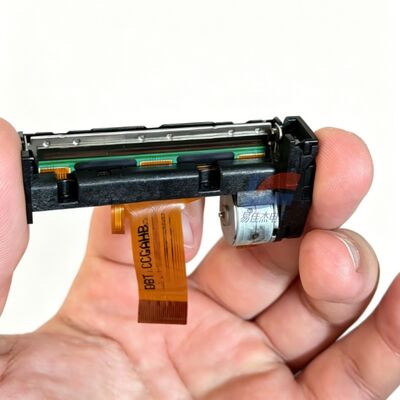

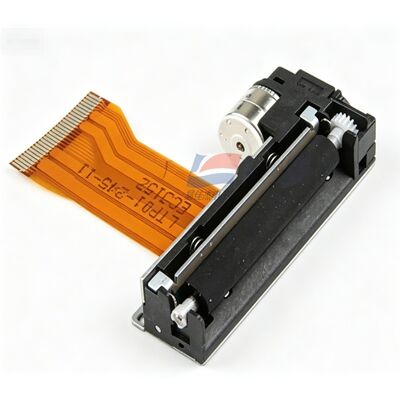

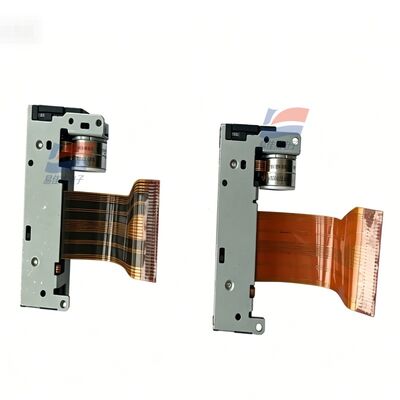

YJJ LTP01-245-C1 3.0 - 4.2 V tête d'impression thermique pour Instrument médical basse tension sans interrupteur d'ouverture/fermeture de l'arbre d'alimentation en papier

Description du produit:

YJJ LTP01-245-C1 3,0 - 4,2 V Basse tension d'instrument médical Tête d'impression thermique sans alimentation en papier

Caractéristiques:

I. Informations de base

Modèle: LTP01-245-C1 (produit original de Seiko Instruments)

Type: Noyau d'imprimante thermique horizontale (2 pouces, largeur de papier 58 mm)

Suffixe C1: n'a pas d'interrupteur de détection de l'ouverture de l'arbre d'alimentation en papier, ne conserve que la détection de la température de la tête thermique et la détection photoélectrique de la pénurie de papier

Autres alternatives compatibles: Fujitsu FTP628MCL101, mécanisme national ATP201

II. Spécifications de base pour l'impression

Méthode d'impression: impression thermique par matrice à points

Points de ligne et de colonne simples: 384 points / ligne

Résolution: horizontale 8 points/mm, verticale 16 points/mm

Largeur du papier: 58 mm (tolérance de 0 à 1 mm)

Largeur d'impression effective: 48 mm

Vitesse d'impression maximale: 75 mm/s

Distance entre les étapes d'alimentation en papier: 0,0625 mm

Les points maximaux de chauffage synchrone: 64 points

Chemin d'alimentation en papier: alimentation en forme d'arc, structure simple d'alimentation en papier

III. Configuration du capteur de détection

Détection de la température de la tête thermique: thermistore intégré

Détection de pénurie de papier: capteur photoélectrique réfléchissant

Détection d'ouverture/fermeture de l'arbre d'alimentation en papier: Aucune (la version C1 diffère du modèle avec interrupteur)

IV. Paramètres de l'alimentation électrique

1Deux sources d'alimentation indépendantes

Voltage de commande logique Vdd: 3,0 à 3,6 V / 4,75 à 5,25 V (choisir l'un)

Tête de chauffage / moteur de conduite tension Vp: 4,75 ~ 9,5V DC

2- Le courant de pointe.

Courant de pointe de la tête d'impression: 3,76 A (9,5 V, 64 points chauffés simultanément)

Courant de pointe du moteur pas à pas: 0,6A

3Interface de câblage: câblage FPC flexible à 30 broches

V. Durée de vie et paramètres environnementaux

Durée de vie de l'impression

Durée de vie totale des impulsions de chauffage: 100 millions d'impulsions

Durée de vie de l'usure du papier: 50 km (en utilisant du papier thermique d'origine qualifié en usine)

Température de fonctionnement: 0°C à +50°C

Température de stockage: -20°C à +70°C

Humidité de fonctionnement: 20% à 80% RH, pas de condensation

VI. Dimensions physiques et poids

Dimensions globales (à l'exclusion des saillies): 69,8 × 32,7 × 15,3 mm

Poids net global: environ 44 g

Structure: base métallique + engrenages métalliques, dissipation de chaleur stable

VII. Équipements applicables

Appareils de point de vente portatifs, équipements de test médical, enregistreurs portables, imprimantes de petites billets pour instruments industriels, bornes de véhicules, imprimantes de caisse portables
