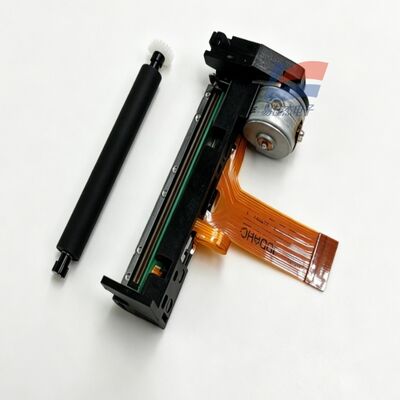

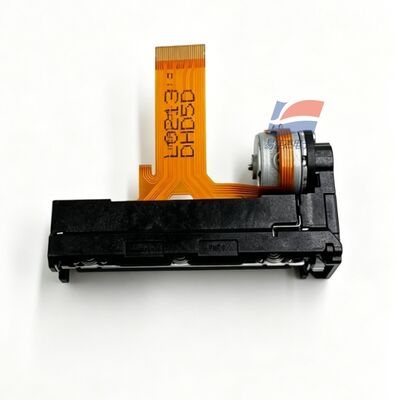

YJJ LTP02-245-13 Noyau d'imprimante thermique ultra-mince de 2 pouces 58 mm pour machines de point de vente portables

Description du produit:

YJJ LTP02-245-13 Noyau d'imprimante thermique ultra-mince de 58 mm de 2 pouces pour machines de point de vente portables portatives

Caractéristiques:

I. Informations de base sur le modèle

Modèle: LTP02-245-13

Type: noyau d'imprimante thermique à ligne (modèle de 2 pouces ultra-mince)

Distinction par suffixe: la version 13 ne comporte pas d'interrupteur de détection du couvercle ouvert de l'arbre de papier sous pression;Seule la version standard manque de capteur photoélectrique de pénurie de papier + capteur d'impression de résistance thermique de mesure de température; la même série LTP01 est un modèle épais avec un grand volume, LTP02 se concentre sur la légèreté et la portabilité

II. Spécifications de base pour l'impression

Méthode d'impression: impression thermique par matrice à points

Nombre de points d'une seule ligne: 384 points par ligne

Résolution: horizontale 8 points/mm (203 DPI), verticale 16 points/mm

La hauteur de l'écartement: horizontale 0,125 mm, verticale 0,0625 mm

Largeur du papier: 58 mm standard (compatible avec le papier thermique de 57,5 ± 0,5 mm)

Largeur d'impression effective: 48 mm

Épaisseur du papier: 60 à 80 μm de papier thermique commun

Vitesse d'impression maximale: 100 mm/s (modèle industriel à grande vitesse de la même taille)

Les points de chauffage synchrones maximaux: 45 points (consommation d'énergie inférieure à celle de LTP01)

Structure d'alimentation en papier: alimentation en papier droite, mécanisme d'alimentation en papier simple, structure compacte

III. Capteurs de détection intégrés

Mesure de la température de la tête d'impression: résistance thermique NTC intégrée, protection contre la surchauffe

Détection de pénurie de papier: capteur photoélectrique réfléchissant

Détection du couvercle ouvert de l'arbre de papier: Aucune (différence fondamentale par rapport à la version 13)

IV. Paramètres de l'alimentation électrique (alimentation à double alimentation indépendante)

1. Plage de tension

Voltage de chauffage / moteur Vp: 5,5 ~ 9,5 V CC

Voltage de commande logique Vdd: 3,0 ~ 3,6 V CC (typiquement 3,3 V)

2- Le courant de pointe.

Courant de pointe de la tête d'impression: 2,64 A (9,5 V, chauffage simultané de 45 points)

Courant maximal du moteur pas à pas: 0,6A

courant logique en veille: ≤ 100 mA

3Résistance thermique de la tête d'impression: 162 à 198Ω (typiquement 180Ω à 25°C)

4- câblage: câblage flexible FPC à 30 broches

V. Durée de vie et conditions de fonctionnement environnementales Durée de vie

Durée de vie des impulsions de chauffage: ≥ 1 milliard de fois

Durée d'usure du papier: ≥ 50 km (papier thermique standard d'usine d'origine)

Environnement de fonctionnement: -10°C à +50°C, 20% à 85% de RH (sans condensation)

Environnement de stockage: -20°C à +60°C, pas de condensation

VI. Dimensions physiques et poids

Dimensions globales (à l'exclusion des saillies du moteur ou du câblage): 67,3 × 18,1 × 30,0 mm

Poids net de l'ensemble de la machine: environ 28 g (environ 40% de moins que le LTP01-245, ultra-mince et léger)

VII. Comparaison des principaux avantages LTP01-245-C1

Épaisseur de seulement 18,1 mm, volume considérablement réduit, adapté aux appareils portables portatifs

Poids total de 28 g, léger, choix préféré pour les équipements alimentés par batterie

Nombre de points d'accès synchrones 45 points, courant de pointe inférieur, coût de conception de la puissance inférieur

Vitesse d'impression maximale de 100 mm/s, plus rapide que 75 mm/s du LTP01

Manques: Structure interne compacte, imprimable à long terme en continu avec des rouleaux de papier

VIII. Dispositifs applicables

Machines de point de vente portables, analyseurs médicaux, enregistreurs portables, détecteurs portables, terminaux de billets de véhicules, petits terminaux financiers portables, équipements de collecte portables industriels
