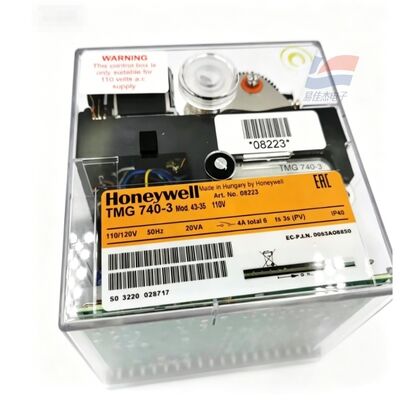

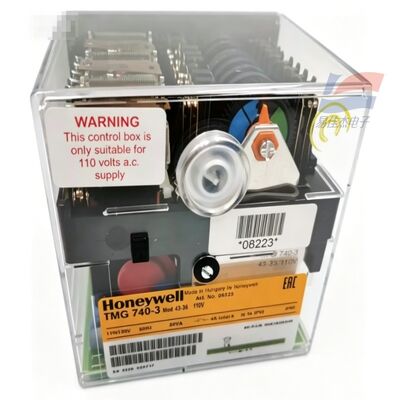

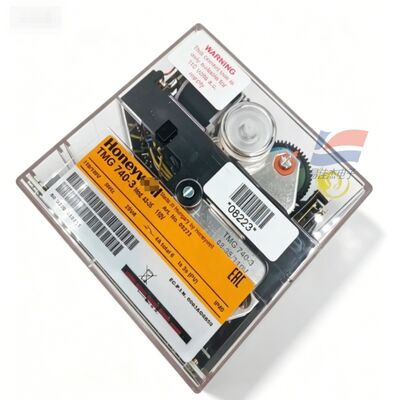

YJJ TMG740-3 TMG 740-3 Contrôleur de combustion satronique Contrôleur de programme d'allumage pour les brûleurs de carburant

Description du produit:

YJJ TMG 740-3 Contrôleur de combustion satronique Contrôleur de programme d'allumage pour les brûleurs de carburant

Caractéristiques:

I. Informations de base originales de l'usine

Le TMG740-3 est un régulateur de combustion pétrolier-gaz à double usage de type à air forcé à haute puissance avec boîte de commande programmable de sécurité.Il est communément appelé contrôleur de combustion / contrôleur de programme d'allumage dans l'industrie.

Segmentation et classification complète des modèles

Format complet du modèle: TMG 740-3 Mod.XX-XX, où Mod représente les paramètres de chronométrage.

Mod.32-32 Numéro de commande: 08211U

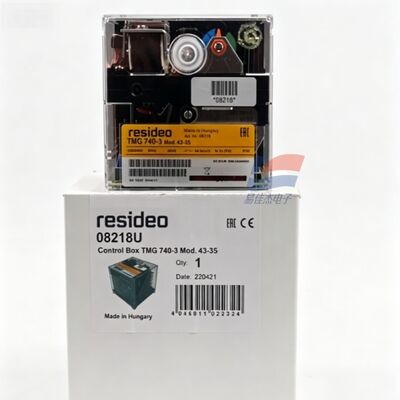

Mod.43-35 Numéro de commande: 08218U (en stock disponible sur le marché jusqu'au maximum)

Mod.13-53 Numéro de commande: 08223U

Positionnement du produit

Convient pour les appareils de combustion à double carburant à combustion à gaz/carburant à régulation proportionnelle, les appareils de chauffage à air chaud à combustion directe;conforme aux normes européennes de sécurité de la combustion EN298.

Description du statut

II. Paramètres techniques électriques et de chronométrage de base

1. Spécifications de l'alimentation

Voltage de fonctionnement: AC220~240V (-15%~+10%), 50Hz (compatible avec 40~60Hz)

Consommation totale d'énergie: environ 15VA

Fuseau: 10A à souffle rapide / 6A à souffle lent

Courant de sortie maximal d'un terminal unique: 4A, sortie totale de la machine: 6A

Niveau de protection: IP44, température de l'environnement d'installation: -20°C à +60°C

Poids total de la machine (y compris la base): 1100 g

2Tableau de compatibilité de détection de flamme (commune pour trois types de détecteurs)

Méthode de détection Sensibilité au déclencheur Limite supérieure de la distance de câblage

Probes ioniques Ionisation 1,6 μA Fil ordinaire 50 m / Fil éclairé 100 m

Phototube UV ultraviolet 70μA Fil ordinaire de 100 m / Fil éclairé de 200 m

Probée clignotante infrarouge IR 5μA ( seuil pour 2 lumières LED allumées) Comme la sonde ionique

3. Séquence d'étalonnage (modèle courant 43-35)

Temps de pré-soufflement: 43 s (ventilation forcée avec amortisseur d'air complètement ouvert)

Temps de pré-allumage: 3 s fixes

Intervalle de détection de sécurité de la soupape de sécurité: 5 s (fenêtre d'allumage de sécurité, temps d'arrêt pour verrouiller la machine en cas de panne)

Faute de verrouillage: perte de flamme, pression d'air insuffisante, panne de la sonde UV, tout verrouillage automatique, besoin de réinitialiser manuellement

4. Structure du matériel

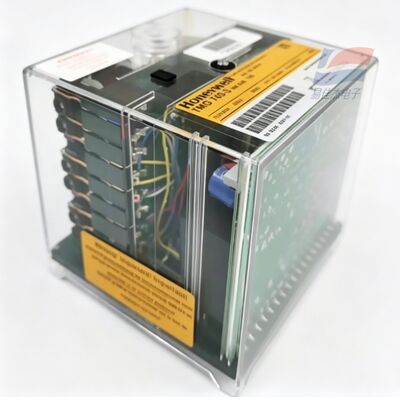

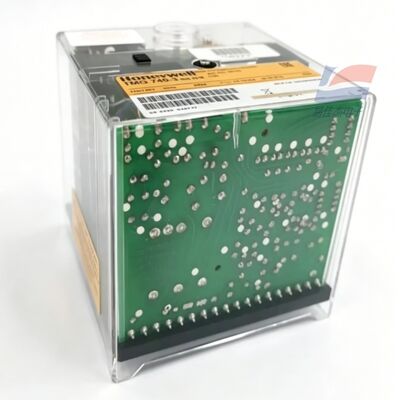

Enveloppe ignifuge transparente, bloc de borne de base branchable

Mécanisme de chronométrage à cames à moteur synchrone interne, 16 interrupteurs à cames, transformateur, indicateur LED de l'état de défaillance (5 niveaux d'affichage de l'intensité de la flamme)

Panneau avant avec bouton de réinitialisation + lumière d'indicateur d'alarme de défaut, les sauteurs de fond peuvent être configurés pour l'interrupteur de pression d'air, logique de surveillance de l'allumage

III. Scénarios d'équipement applicables

Brûleurs de gaz/carburant industriels à haute puissance, chaudières, générateurs de vapeur

Pièces et appareils pour la fabrication de peintures ou de peintures

Équipement de chauffage industriel à deux étages / régulation proportionnelle, équipement de traitement thermique de four

Unités de combustion à gaz à double alimentation
