YJJ RAK19007 Conseil de base WisBlock 2e génération - Conseil d'évaluation Conseil de développement du module de base

Description du produit:

YJJ RAK19007 Conseil de base WisBlock 2e génération - Conseil d'évaluation Conseil de développement du module de base

Caractéristiques:

I. Vue d'ensemble de base

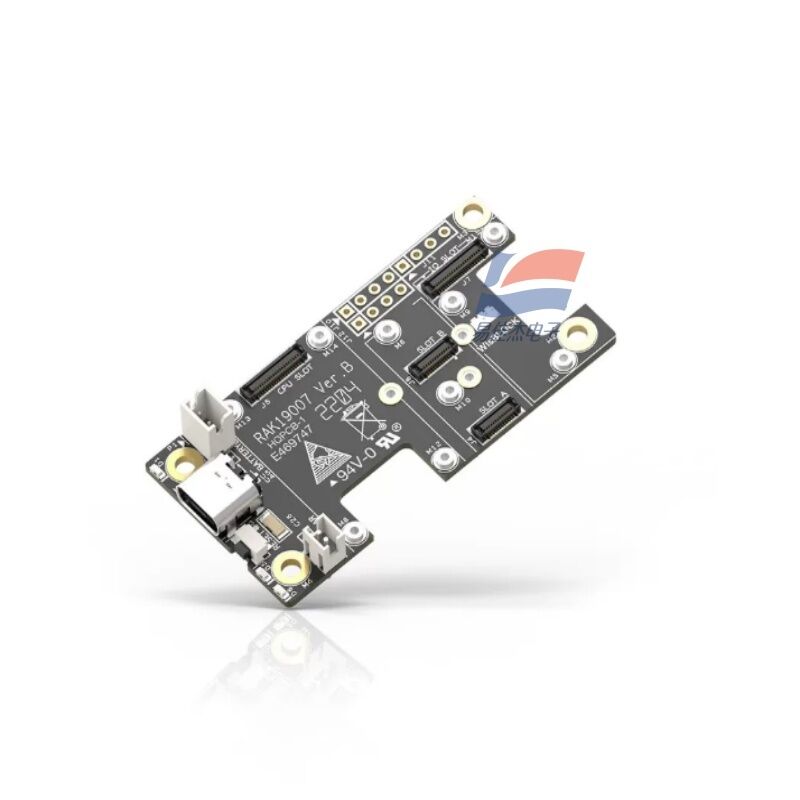

RAK19007 est la deuxième génération de la carte d'évaluation universelle RAK WisBlock / carte de développement de base, en remplacement de l'ancienne RAK5005-O. Il est le porteur de l'ensemble de la solution IoT modulaire LoRaWAN,utilisé pour héberger le contrôleur de base WisBlock, divers capteurs, positionnement GNSS, modules d'expansion IO, fournissant une alimentation électrique, une charge, un port série et des capacités d'expansion de bus.Il s'agit d'une base standard pour le développement rapide de prototypes et les nœuds extérieurs à faible consommation- Je ne sais pas. .
II. Paramètres de base du matériel
1. Taille physique et structure
Taille: 60 mm × 30 mm, PCB compact ultrafin
Installation: 4 trous de fixation à vis M2,5, peuvent être installés directement dans le boîtier

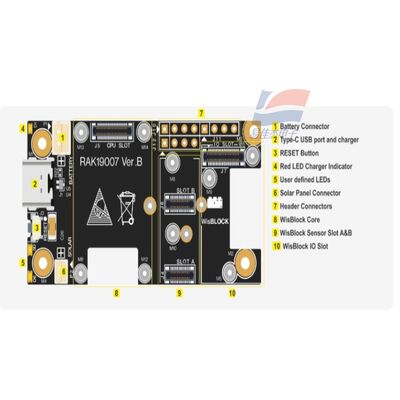

Mise en page de la fente:
Clé de base (40Pin): 1 chemin, installez le module de base WisBlock (comme RAK4631, RAK11200, RAK3172 etc. Le noyau LoRa)
Sensor Slots A/B/C: 3 chemins, support standard de modules de capteurs de 10 mm (température, humidité, gaz, photoélectrique, accélération, etc.)
Fente D (fente de grande taille): 1 voie, compatible avec un module de grande taille de 23 mm (positionnement GNSS RAK12500, module cellulaire 4G/NB-IoT)
Optimisation de deuxième génération: le module GNSS inséré dans la fente D n'occupe pas d'autres positions de capteurs, résolvant ainsi le problème des conflits spatiaux de première génération.
Méthode d'installation: le module peut être monté sur la partie supérieure et inférieure de la plaque de base dans les deux orientations
2Système d'alimentation électrique (avantage principal)
Entrées multiples d'alimentation
USB-C 5V: téléchargement de programme, débogage des ports série, recharge de batterie au lithium
BAT: alimentation par batterie polymère au lithium simple de 3,7 V
Plaque solaire: entrée de panneau solaire 5V, auto-chargement extérieur hors réseau
Puce de gestion de la charge de la batterie au lithium intégrée, arrête automatiquement la charge lorsqu'elle est pleine
Deux sorties électriques de 3,3 V:
VDD: alimentation en continu, alimentation en continu de la commande principale du cœur
3V3_S: peut être désactivé par logiciel (contrôlé par une broche IO2), alimente 4 emplacements de capteurs indépendamment, coupe les périphériques pour réduire considérablement la consommation d'énergie pendant le sommeil
Sortie maximale de 750 mA pour la régulation de la tension de 3,3 V, répondant aux exigences de fonctionnement simultané de plusieurs capteurs
Consommation d'énergie statique en veille extrêmement faible, adaptée aux nœuds de surveillance à long terme avec batteries en pleine nature
3. Ressources d'interface
USB Type-C: mise à jour du firmware, connexion au port série, recharge en un seul
Pin d'extension externe (2.54 mm): conduit le bouton de téléchargement BOOT, plusieurs GPIO, matériel I2C, matériel UART, peut être connecté à l'extérieur avec des appareils externes (LTH-1550-01 commutateur photoélectrique, relais,affichage)
Boutons montés sur la carte: bouton de réinitialisation, bouton de démarrage BOOT
Bus: bus I2C/SPI/UART unifié à l'intérieur de la plaque de base, toutes les fentes communiquent automatiquement entre elles, pas besoin de câblage manuel
4Spécifications environnementales
Température de fonctionnement: -40°C à +85°C, température élevée de qualité industrielle
Environnement de développement compatible: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Norme de protection de l'environnement: RoHS
III. Fonction de base et utilisation
1. Evaluation rapide du prototype de l'Internet des objets LoRaWAN (objectif principal)
Combiné avec WisBlock Core (RAK4631/RAK3172) pour construire rapidement des nœuds de surveillance à large bande à faible consommation, pas besoin de concevoir une alimentation, de charger, une carte d'adaptateur de capteur, plug-and-play:
Surveillance environnementale: température, humidité, pression de l'air, CO2, combinaison de capteurs de gaz
Emplacement de l'actif: D slot insère le module GNSS, utilisé comme détecteur extérieur
Rassemblement industriel: passerelle de déclaration des données du capteur photoélectrique, des vibrations et du niveau du liquide
