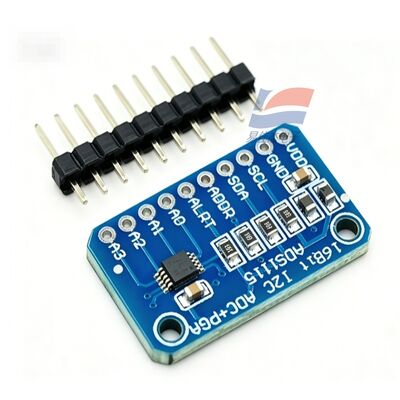

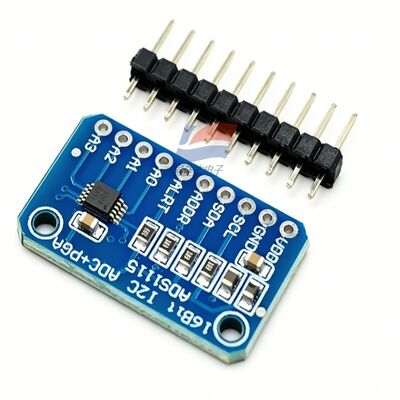

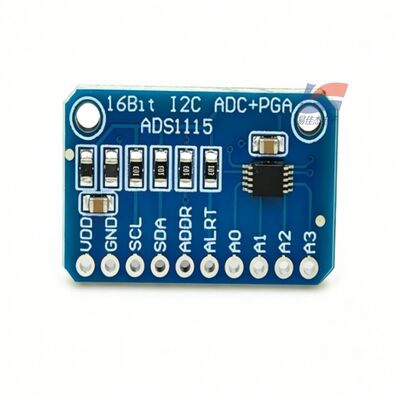

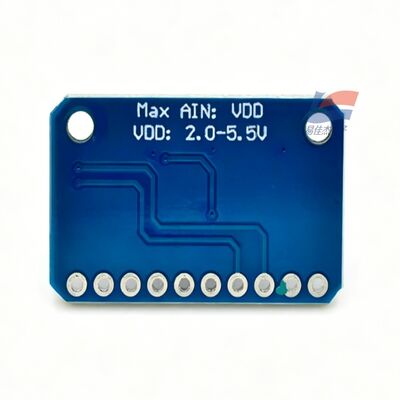

YJJ ADS1115 Convertisseur analogique-numérique à 16 bits de haute précision

Description du produit :

YJJ ADS1115 16 bits convertisseur analogique-numérique de haute précision Module de carte de développement ADC 4 canaux

Caractéristiques:

Résolution : 16 bits, aucune perte de données
Tension LSB minimale (PGA = 16, FS = ±0,256 V) : 8 μV
Non-linéarité intégrale INL : ±0,5 LSB
Taux de réjection du mode commun CMRR : DC typique 100 dB, fréquence secteur 50/60 Hz 105 dB (mode 8SPS basse vitesse)
Dérive de température de gain : 5 ~ 7 ppm/℃
Référence interne intégrée à faible dérive, pas besoin de source de référence externe
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (par défaut) / 250 SPS / 475 SPS / 860 SPS (maximum)
8SPS basse vitesse : optimal pour la suppression du bruit du secteur
860SPS haute vitesse : acquisition dynamique rapide du signal
VIII. Paramètres d'alimentation électrique
Tension d'alimentation (même tension analogique/numérique) : 2,0 V ~ 5,5 V, compatible avec les microcontrôleurs 3,3 V/5 V.
Courant de fonctionnement :
Mode de conversion continue : typique 150 μA
Mode veille à conversion unique : mise hors tension automatique une fois la conversion terminée, consommation d'énergie moyenne extrêmement faible de l'ensemble de l'appareil
Consommation d'énergie typique : 0,3 mW
Plage de tension analogique d'entrée : 0 V ~ VDD (asymétrique)
IX. Interface numérique I2C
Compatible standard I2C, débit maximum 400 kHz
4 adresses sélectionnables matériellement (broche ADDR connectée au commutateur VDD/GND/SDA/SCL), jusqu'à 4 puces ADS1115 peuvent être connectées sur un seul bus
Comparateur numérique intégré : seuils supérieur et inférieur réglables, sortie d'interruption de broche d'ALERTE, réveil du MCU en cas de déclenchement de surtension/sous-tension
X. Taille du paquet (3 types de montage en surface courants)
X2QFN-10 (IRUGR) : 2,0 mm × 1,5 mm × 0,4 mm, ultra-petit volume, portable/micro-capteur
SOT-10 (DYN) : 2,9 mm × 2,8 mm × 0,6 mm, montage en surface général
VSSOP-10 (IDGSR) : 3,0 mm × 4,9 mm, adapté au soudage manuel
XII. Environnement opérationnel
Température de fonctionnement : -40 ℃ ~ +125 ℃
Température de stockage : -60 ℃ ~ +150 ℃
Humidité : 0 ~ 95 % RH, pas de condensation
Conforme RoHS
XIII. Principales fonctions intégrées
Référence de tension interne de haute précision
Oscillateur d'horloge interne, pas besoin de cristal externe
Gain Programmable PGA, couvrant le signal large du microvolt à 5 V
Multiplexeur analogique 4 canaux MUX
Comparateur de tension numérique + sortie d'interruption
Mode d'économie d'énergie à conversion unique, préféré pour les nœuds alimentés par batterie
