YJJ WisLink PLC LX200V30 carte d'évaluation module de communication par ligne électrique (PLC) pour réseau hybride PLC + LoRa

Description du produit :

Carte d'évaluation YJJ WisLink PLC LX200V30 - Module de communication par ligne électrique (PLC) pour réseau hybride PLC + LoRa

Caractéristiques:

I. Présentation du produit

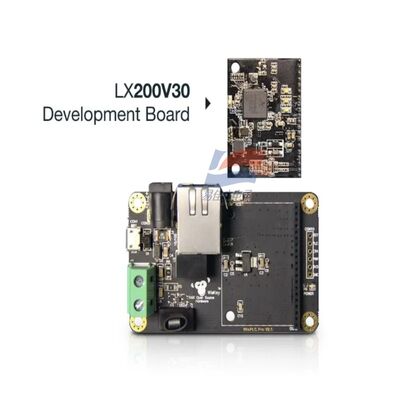

1. Module de base LX200V30
SoC de contrôle principal : puce de support de ligne électrique à large bande Qualcomm QCA7420
Méthode de modulation : multiplexage par répartition orthogonale de la fréquence OFDM
Protocole standard : IEEE1901, norme internationale à large bande PLC universelle HomePlug AV
Support de transmission : ligne électrique, paire torsadée, câble coaxial, les trois supports sont compatibles
Companion EVB : carte d'évaluation WisPLC PRO (LX200V30 EVB), utilisée pour les tests rapides, le développement de prototypes et la vérification de solutions
II. Paramètres de performances RF et communication
Taux de couche physique
Débit PHY maximum : 500 Mbps ; Débit commercial réel d'environ 400 à 460 Mbps (RAKwireles...)
Bande de fréquence de fonctionnement
2 ~ 68 MHz (compatible avec la bande de télévision filaire CATV, aucune interférence) ; Généralement recommandé 2 ~ 30 MHz pour réduire les interférences (Rakwireles...)
Distance de transmission (environnement de câblage idéal)
Ligne électrique CA : 300 m maximum
Paire torsadée (ligne téléphonique/câble réseau) : maximum 600 m
Câble coaxial : Maximum 2000 m (RAKwireles...)
Capacité de configuration réseau
Réseau unique Jusqu'à 7 modules LX200V30 peuvent être montés, automatiquement mis en réseau, mise sous tension sans configuration
Cryptage de sécurité
Cryptage matériel AES 128 bits intégré pour empêcher l'écoute clandestine et la falsification de données (RAKwireles...)
Anti-interférence
Compatibilité électromagnétique C4 de qualité industrielle, compatible avec les convertisseurs de fréquence, les machines à souder, les moteurs, etc. Scénarios d'alimentation à fort bruit ; Gigue à faible retard < 1,8 ms
III. Spécifications du module matériel (module LX200V30)
Taille : 40 mm × 30 mm, module de broches de tampon standard
Bus d'interface
Interface Ethernet MII (connexion au MCU/PHY)
Embase à broches standard de 2,54 mm pour alimentation, GPIO, voyant d'état
Exigences d'alimentation électrique (côté module)
Double alimentation : 3,3 V CC (cœur de puce) + 12 V CC (transformateur d'entraînement de ligne PLC), les deux doivent être alimentés en même temps.
Indicateur d'état GPIO
PWR : voyant d'alimentation
ETH : liaison Ethernet/clignotement des données
PLC : liaison de ligne électrique/clignotement des données
Plage de température de fonctionnement
Fonctionnement : -40 ℃ ~ +85 ℃
Stockage : -40 ℃ ~ +85 ℃
Consommation d'énergie
Veille : environ 120 mA ; Transmission à pleine charge : 220 ~ 280 mA ; Une charge élevée suggère d'ajouter un dissipateur thermique

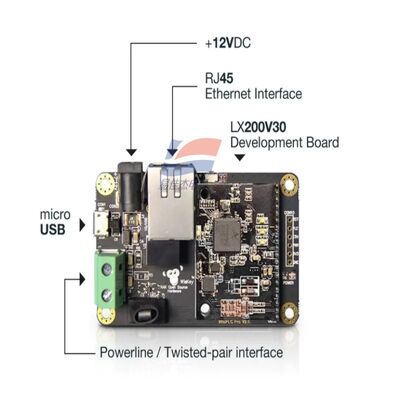

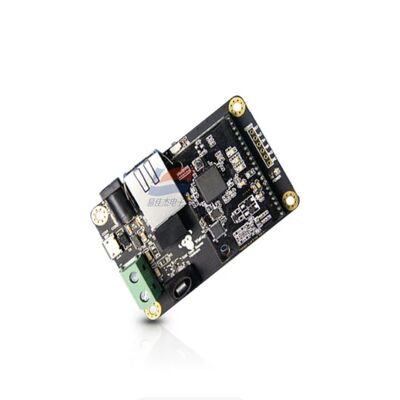

IV. Configuration complète de la carte d'évaluation EVB LX200V30 (carte de base WisPLC PRO)

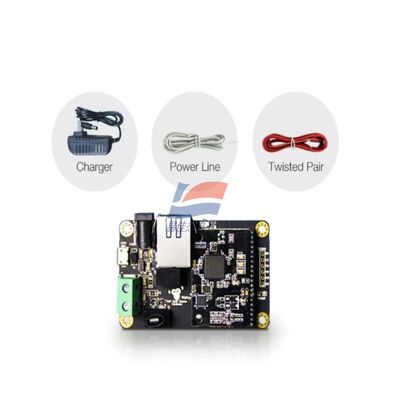

1. Interface d'alimentation (deux méthodes d'alimentation)
Prise de courant continu CC : entrée adaptateur 12 V CC (recommandé)
Micro USB 5 V : uniquement l'alimentation de débogage, ne peut pas piloter la pleine puissance du PLC
Le circuit élévateur intégré à la carte de base génère automatiquement une double alimentation 3,3 V + 12 V requise par le module.
2. Interface commerciale externe
Port Ethernet RJ45 Gigabit : connexion à un ordinateur, une passerelle, un nœud LoRa RAK4630/4631
Bornier vert : sortie de couplage de ligne électrique (connecter l'alimentation secteur 220 V/bus CC basse tension)
Paire torsadée réservée, prises à souder pour câbles coaxiaux, peut tester directement la transmission multimédia
3. Interface de débogage
Port série UART : outil de ligne de commande wislink-cli, affichage de la qualité du lien, modification de la bande de fréquence, mise à niveau du micrologiciel OTA
Commutateur DIP : commutation rapide de la bande de fréquence PLC, mode réseau
LED intégrée tricolore : affichage en temps réel de l'état de l'alimentation, de l'Ethernet et de la liaison de ligne électrique
4. Dimensions mécaniques Carte d'évaluation PCB : environ 75 mm × 50 mm, avec 4 trous de fixation d'installation de taille Φ3.
Scénarios d'application typiques
Site industriel : Remplacez les câbles d'alimentation d'origine par des câbles réseau, et utilisez un réseau hybride PLC + LoRa (avec passerelle RAK4630/RAK5146)
Station photovoltaïque/charge : Transmission de données à haut débit pour bus DC
Surveillance de sécurité : utilisez l'alimentation secteur du bâtiment pour transmettre des vidéos de caméra haute définition
Bâtiments intelligents, surveillance énergétique, compteurs intelligents, mise en réseau d'équipements médicaux
Développement de prototypes d'équipement : vérification rapide des solutions de communication par courant porteur en ligne à l'aide de la carte d'évaluation EVB
