YJJ RAK5146 Module de concentrateur PiHAT adapté à LoRaWAN pour la collecte de données de capteurs

Description du produit:

YJJ RAK5146 Module de concentrateur PiHAT adapté à LoRaWAN pour la collecte de données de capteurs

Caractéristiques:

I. Liste des composants
Le kit standard comprend:

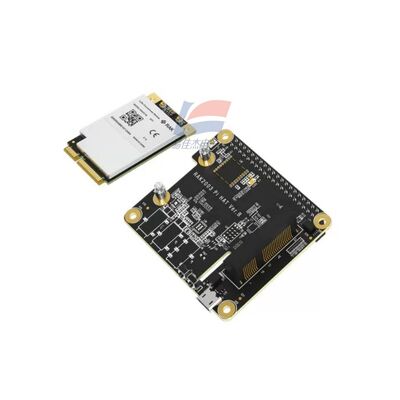

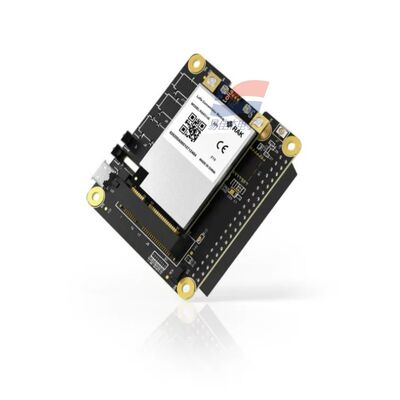

Module de concentration LoRa RAK5146 mPCIe (bande de base SX1303)
La carte d'adaptateur RAK2287/RAK5146 PiHAT (Raspberry Pi 40Pin HAT) est fournie par le fabricant.
Antenne intégrée MHF LoRa
Antenne GPS MHF (avec version GPS incluse)
Poteaux en cuivre, kit de fixation des vis
II. Paramètres matériels de la carte d'adaptateur PiHAT
1. Modèles Raspberry Pi compatibles
Raspberry Pi 3B+/4B (en-tête de broche standard 40Pin), non compatible avec Pi Zero/5 (alimentation / différences de broches)
2Interfaces et alimentation électrique
Socket féminin: GPIO standard 40Pin Pi
Résistance à la combustion
Conversion de la puissance: DC-DC intégré, entrée Raspberry Pi 5V à 3,3V pour le module de concentrator
Liens de communication: SPI (transmission de données), UART (port série GPS), GPIO (contrôle de réinitialisation / veille, synchronisation du temps PPS)
3Spécifications mécaniques
Taille: 65 mm × 55 mm × 18 mm
Poids: 22,7 g
Installation: 4 poteaux de cuivre empilés sur le dessus du Raspberry Pi
III. Paramètres du module de concentrateur de base RAK5146 SX1303
1Le noyau radio de base-ball.
Puce principale: bande de base de la passerelle Semtech SX1303 LoRa + 2 pièces de front-end RF SX1250
Capacité de démodulation des canaux:
Détecteur de paquets LoRa de 8×8 canaux
8 canaux de démodulation SF5 à SF12, 8 canaux de démodulation SF5 à SF10
1 démodulation LoRa à grande vitesse (125/250/500 kHz) + 1 démodulation FSK
Démodulation parallèle de 16 paquets de données terminaux au maximum simultanément
2Performance RF
Puissance de transmission: maximum 27 dBm
Sensitivité de réception: -139 dBm @ SF12, BW125kHz
Prend en charge les bandes de fréquences globales (sélectionnez la version correspondante lors de la commande):
Les produits de l'industrie de l'Union ne sont pas soumis à des restrictions de prix.
Interface de l'antenne: 2 prises UFL/MHF (antenne LoRa + antenne GPS)
Fonctions optionnelles: surveillance du canal LBT, horodatage à timestamp fin de haute précision
3. GPS (version facultative)
GNSS multimode ZOE-M8Q intégré, impulsion de seconde PPS de sortie pour la synchronisation et le positionnement du temps de la passerelle
4. L' alimentation électrique
Voltage du module: 3,0 V à 3,6 V (typiquement 3,3 V)
Consommation d'énergie pendant la transmission: 510 à 515 mA
Consommation d'énergie pendant la réception en veille: 70 à 100 mA
Température de fonctionnement: -40°C à +85°C
5Interface de communication
Le kit est compatible avec PiHAT pour l'interface SPI; il existe également une version USB RAK5146 disponible à la sélection
6. Le formulaire
Taille de carte mini PCIe standard, épaisseur 5,5 mm
IV. Déploiement de logiciels et de passerelles
Image pré-compilée officielle: Basé sur le système Raspbian, intégré LoRa Packet Forwarder
Plateforme d'intégration: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, etc. serveurs LoRaWAN standard Méthode de déploiement: Graver l'image sur une carte SD,Connexion SSH pour configurer la bande de fréquences et l'adresse du serveur
Synchronisation horaire: synchronisation matérielle GPS PPS, aucun GPS disponible, utilisez le NTP réseau pour la synchronisation
V. Scénarios d'application typiques
Parc / serre / zone d'usine Porte d'entrée locale LoRaWAN
La collecte de données par capteur (associée aux nœuds RAK4630/4631)
