YJJ RAK4630 NRF52840 SX1262 qui sont utilisés pour LoRaWAN sont des modules LoRa+Bluetooth

Description du produit:

YJJ RAK4630 NRF52840 SX1262 Les modules LoRa+Bluetooth sont utilisés pour le LoRaWAN

Caractéristiques:

Positionnement de base

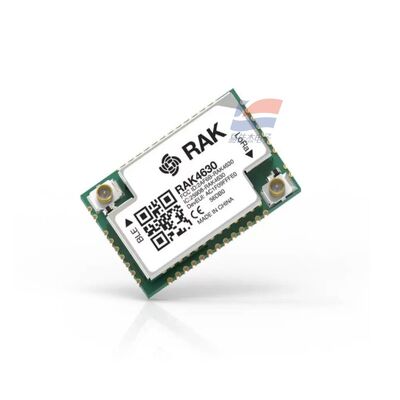

RAK4630 est un module à double mode de type tampon SMT monté sur la surface, avec une radio nRF52840 interne (commande principale BLE5.0) + SX1262 LoRa;
RAK4631 est une carte finie avec une base, et la puce de base est RAK4630. .
Le firmware RUI3 AT préinstallé par défaut prend en charge le port série / Bluetooth Low Energy (BLE) pour envoyer des commandes AT, sans avoir besoin d'une compilation et d'un développement complexes.
1. MCU de commande principale (noyau BLE nRF52840)
Core: 32 bits ARM Cortex-M4F, avec FPU matériel pour les opérations en virgule flottante
Fréquence: 64 MHz
Stockage: 1 Mo de flash + 256 Kb de mémoire vive
Sécurité: Hardware CryptoCell, avec chiffrement AES/ECDH/SHA
Périphériques: 32.768kHz RTC, bobine NFC-A, USB2 à pleine vitesse.0
2. BLE 5.0 Paramètres radio Bluetooth (2,4 GHz)
Norme de protocole: BLE5.0, prend en charge BLE Mesh, longue portée (distance lointaine), haute vitesse de 2 Mbps, NFC-A
bande de fréquences: 2402 à 2480 MHz
Puissance de transmission: -20 dBm ~ +4 dBm, avec réglage par pas de 4 dB
Sensitivité de réception:
1 Mbps: -95 dBm
Mode longue portée de 125 kbps: -103 dBm
Les engrenages de vitesse: 2 Mbps / 1 Mbps / 500 kbps / 125 kbps
Interface de l'antenne: deux prises IPEX4 (antenne BLE indépendante, antenne LoRa indépendante, impédance de 50Ω)
Consommation d'énergie typique par BLE
TX de diffusion (0 dBm) ≈ 4,8 mA
Réception en veille ≈ 1mA
Sommeil profond de l'ensemble du dispositif 2,0 à 4,23 μA (réveil RTC)
3. SX1262 Radio LoRa (longue distance sous GHz)
Distinction entre les versions de bande
RAK4630 (L): 433 à 470 MHz (CN470 pour le réseau national)
RAK4630 ((H): 779 à 923 MHz (EU868/US915/AS923)
Protocole: LoRaWAN 1.0.3, LoRa P2P point à point
Puissance de transmission: augmentation jusqu'à + 22 dBm
Sensitivité de réception: minimum - 148 dBm, budget total de liaison 170 dB
Largeur de bande: réglable de 7,8 kHz à 500 kHz, avec un oscillateur en cristal TCXO à température compensée de haute précision intégré
Consommation d'énergie LoRa: transmission de puissance complète ≈ 14,5 mA, réception continue ≈ 14,5 mA
4. Paramètres de l'alimentation électrique
Voltage de fonctionnement: 2,0 V à 3,6 V (système à batterie au lithium 3,7 V, alimentation directe 5 V)
L'alimentation recommandée: batterie au lithium de 3,3 V LDO / 3,7 V
Courant de veille: typique 4,23μA, minimum 2,0μA (réveil par synchronisation RTC)
courant de pointe: transmission de pleine puissance LoRa ≈ 14,5 mA, pic BLE < 5 mA
USB: VBUS 5V uniquement pour la programmation, le débogage de l'alimentation, non pour l'alimentation à long terme de l'ensemble de l'appareil
5. Interfaces matérielles (44Pin Stamps)
Port série: 2 UART matériels (commandes AT, communication avec les capteurs)
I2C: 2 groupes de I2C, compatibles avec le capteur d'oxygène LOX-02, le capteur de pression MPXHZ6115
SPI: SPI haute vitesse (flash externe, écran)
ADC: 3 entrées analogiques de 12 bits (tension de la batterie, collecte de capteurs analogiques)
GPIO: 8 IO à usage général, prend en charge le réveil d'interruption externe
USB: micro-plaque de signal USB
NFC: le pin de l'antenne NFC démarre
Débogage: Interface de débogage de téléchargement SWD
6Les dimensions mécaniques et l'environnement
Forme: Module de montage de surface SMT des timbres Dimensions: 15 mm × 23 mm × 3 mm
Pins: coussinets à 44 broches, soudage à la surface
Température de fonctionnement: -40°C à +85°C
Température de stockage: -40°C à +85°C
Humidité: 0 à 95% RH, pas de condensation
VIII. Firmware et développement
Firmware par défaut: RUI3, ensemble d'instructions AT à fonction complète (UART/BLE/USB peut être envoyé)
Développement secondaire: Prend en charge les API Arduino, PlatformIO, RUI3 pour le firmware personnalisé
Mise à niveau OTA: OTA sans fil BLE, enregistrement local USB
Certification: conformité CE, FCC, RoHS, KC
Applications typiques
Des nœuds de capteurs alimentés par batterie (coupés avec des capteurs d'oxygène / pression), la surveillance des serres agricoles, la collecte industrielle à faible consommation d'énergie, les appareils portables portatifs,Configuration locale du téléphone portable BLE + téléchargement à longue distance LoRa, sous-nœud de passerelle IoT à faible consommation
