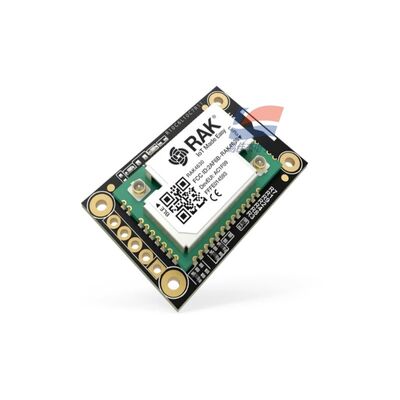

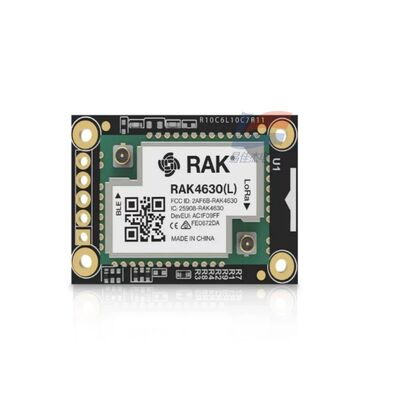

Le module YJJ RAK4631 Nordic NRF52840 BLE Core prend en charge LoRa SX1262 pour la surveillance industrielle de faible puissance

Description du produit:

YJJ RAK4631 Nordic NRF52840 Le module de base BLE prend en charge LoRa SX1262 pour la surveillance industrielle à faible consommation

Caractéristiques:

RAK4631 Module de base à double mode WisBlock Description complète des paramètres
Position du module: nRF52840 BLE5.0 + SX1262 carte de base WisBlock intégrée LoRaWAN,divisé en version standard RAK4631 (socket IPEX pour l'antenne externe) et RAK4631-R (antenne intégrée + firmware RUI3)Le matériel est le même, le firmware est différent.
1. MCU de commande principale (BLE Core nRF52840)
Core: 32 bits ARM Cortex-M4F, avec FPU matériel pour les opérations en virgule flottante
Fréquence: 64MHz
Stockage: 1 Mo de flash + 256 Kb de mémoire vive
Sécurité: Unité de chiffrement CryptoCell intégrée, prend en charge le chiffrement matériel AES, ECDH, SHA, etc.
Dispositifs périphériques de la carte: oscillateur en cristal RTC de 32,768 kHz, bobine de balise NFC-A, périphérique USB2.0 à pleine vitesse/OTG Nordic Sem...
2. BLE 5.0 Paramètres de clé radio (2.4 GHz)
Stack de protocole: BLE 5.0 (BLE Mesh, Long Range, 2Mbps à grande vitesse), NFC-A, compatible avec Zigbee/Thread
Puissance de transmission: -20 ~ +4 dBm, réglable par pas de 4 dB
Sensitivité à la réception:
1 Mbps BLE: -95 dBm
Mode longue portée: -103 dBm
Taux: 2 Mbps / 1 Mbps / 500 kbps / 125 kbps
L' antenne:
RAK4631: prise d'antenne externe 2,4G IPEX4
RAK4631-R: antenne BLE intégrée à une carte PCB
BLE Consommation de puissance typique:
Le système de détection de l'émission de BLE TX (0dBm): ~4,8mA
BLE Réception en veille: ~ 1mA
Durée de veille: 2 μA (machine entière)
3Paramètres radio LoRa SX1262 (sous GHz)
Différenciation de la version de la bande de fréquences:
RAK4631 (L): 433 ̊470 MHz (Chine 433M)
RAK4631 ((H): 779 ‰ 923 MHz (EU868/US915/AS923)
Protocole: LoRaWAN 1.0.2/1.0.3, LoRa P2P point à point
Puissance de transmission: en mode boost maximum + 22 dBm
Sensitivité de réception: basse à - 148 dBm, budget de liaison 170 dB
Largeur de bande: 7,8 kHz ~ 500 kHz réglable, oscillateur en cristal TCXO intégré à température compensée (stabilité à température large)
Consommation d'énergie LoRa:
Pour les appareils à commande numérique, la valeur de la commande numérique doit être supérieure ou égale à:
Réception de la surveillance: ~ 14,5 mA
Mode veille identique à la machine entière 2 μA
4. Paramètres de l'alimentation électrique
Voltage de fonctionnement: 2,0 V ~ 3,6 V (système à batterie lithium-ion de 3,7 V, ne peut pas être directement alimenté à 5 V)
Énergie recommandée: batterie lithium-ion de 3,3 V / 3,7 V (assortie à la gestion de la charge du plateau de base WisBlock)
Courant de veille: typique de 2,0 μA (réveil par synchronisation RTC, minimum de 1,2 μA)
courant de pointe: transmission de pleine puissance LoRa ≈ 14,5 mA, pic BLE < 5 mA
Appareil électrique d'expansion de la carte de base: la carte de base prend en charge l'entrée Micro USB 5V, charge la batterie Li-ion (maximum 350mA) V. Interfaces matérielles (connectées à la base WisBlock)
Port série: 2 canaux d'UART (support des commandes AT, communication avec les capteurs)
I2C: bus I2C standard, compatible avec les capteurs de température et d'humidité, les capteurs d'oxygène, les capteurs de pression
SPI: SPI haute vitesse (peut être connecté à Flash, écran)
ADC: plusieurs entrées analogiques de 12 bits (voltage de la batterie, capteurs analogiques)
GPIO: E/S numérique à usage général multiple, réveil d'interruption externe
USB: Micro-AB à pleine vitesse USB, utilisé pour la programmation, les journaux des ports série, OTG
Débogage: Interface de débogage de téléchargement SWD
NFC d'expansion: à travers le module IO, les broches NFC RAKwireles...
VI. Dimensions mécaniques et environnement
Taille: 20 mm × 30 mm, épaisseur d'environ 3 mm
Poids: ≈4g (hors antenne)
Fixation: 2 trous d'installation de 1,5 mm, vis fixés sur la base du WisBlock
Température de fonctionnement: -40°C ~ +85°C
Température de stockage: -40°C à +85°C
Humidité: 0 à 95% RH sans condensation
VII. Firmware et méthode de développement
RAK4631 (Version originale): Arduino BSP, PlatformIO, développement du RTOS par Zephyr
RAK4631-R: Firmware bas code RUI3 préinstallé, prend en charge les commandes AT, le développement secondaire de l'API, BLE/USB/UART peut tous émettre des commandes AT
OTA: Prend en charge la mise à niveau sans fil BLE, la mise à niveau du micrologiciel USB
Certification: certification de conformité FCC/CE/RoHS RAKwireles...
VIII. Scénarios d'application typiques


Les spécifications:
