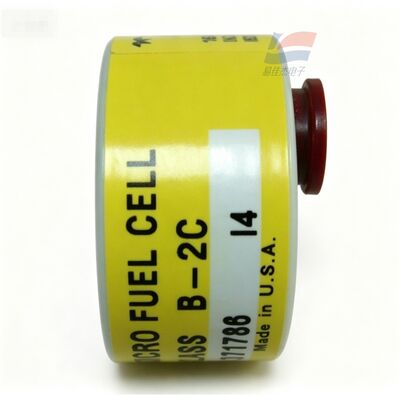

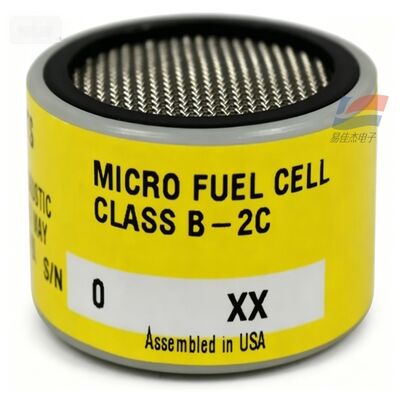

YJJ C06689-B2C Classe B-2C Capteur d'oxygène à trace de 0 à 10 ppm pour la fabrication électronique de semi-conducteurs

Description du produit:

YJJ C06689-B2C Classe B-2C 0-10 ppm Capteur d'oxygène à trace pour la fabrication électronique de semi-conducteurs

Caractéristiques:

I. Informations de base sur le produit

Numéro de pièce d'origine: C06689-B2C, modèle interne: Classe B-2C

Principe de fonctionnement: pile à combustible jetable scellée (batterie à oxygène électrochimique), électrolyte interne à 15% KOH, structure à double électrode,l'oxygène dans le gaz de l'échantillon subit une réaction d'oxydoréduction pour produire un signal de courant linéaire

Différences essentielles (différences clés par rapport à A2C)

B2C: Uniquement applicable au gaz sans fond de CO2 (gaz inerte, mélange d'hydrocarbures), environnement où la concentration élevée de CO2 dérive et échoue

A2C (C06689-A2C): doit fonctionner dans un gaz contenant de 0,1% à 100% de CO2, ne peut pas être échangé avec B2C

Télédyne A...

II. Spécifications techniques de base

1. Plage de mesure

Plage standard: 0 à 10 ppm de traces d'oxygène (détection de traces d'oxygène au niveau des ppm)

Limites inférieures de détection: peut détecter de manière stable l'oxygène résiduel au niveau ppb, adapté à la surveillance des traces d'impuretés dans les gaz de haute pureté.

La même série de modèles ultra-faible plage: B2CXL (C06689-B2CXL), minimum 0 à 1 ppm, pour les gaz inertes ultra-purs

2Caractéristiques environnementales et électriques

Température de fonctionnement: 0°C à +50°C

Conditions d'humidité: 0 à 99% de RH, pas de condensation

Pression: pression normale ± 10%, pas de choc à haute pression

Caractéristiques de sortie: sortie de courant linéaire, compatible avec la gamme complète des analyseurs d'oxygène de la série 3000/3110/INSTATRACE de Teledyne, connexion de prise dédiée,ne peuvent pas être directement soudés aux broches

Temps de réponse T90: environ 35 à 40 secondes, détection stable de traces d'oxygène, faible dérive

3. Durée de vie et garantie

Garantie d'usine originale: 6 mois

Durée de vie régulière: Conditions de gaz inertes de haute pureté, environ 9 à 12 mois; L'exposition fréquente à l'air, à un environnement riche en oxygène raccourcit considérablement la durée de vie

Consommation rapide des piles

III. Caractéristiques essentielles du produit

spécialement conçus pour les conditions sans CO2: conçus pour les gaz de procédés de haute pureté sans CO2, sans dérive du point zéro, leur stabilité dépasse de loin les capteurs d'oxygène généraux;

Sans entretien ponctuel: emballage scellé, pas besoin de remplir l'eau, pas de liquide d'étalonnage, remplaçable directement après défaillance;

haute précision de niveau ppb: capacité de détection d'oxygène résiduel extrêmement faible, répond aux exigences strictes de contrôle de pureté des semi-conducteurs, des gaz spéciaux;

Stabilité de sortie linéaire: attenuation annuelle du signal < 5%, adaptée à une surveillance en ligne continue 24 heures sur 24.

Importation américaine d'origine, compatible avec la gamme complète d'analyseurs d'oxygène portables / de bureau de Teledyne.

IV. Scénarios d'application dans l'industrie (utilisations essentielles)

1. Fabrication d'électroniques semi-conducteurs (principale application)

Surveillance en ligne des impuretés d'oxygène de gaz porteur/gaz de purge d'azote, d'argon et d'hélium de haute pureté;

Gravure des plaquettes, emballage, protection des gaz inertes du four à diffusion, surveillance de l'oxygène résiduel afin d'éviter l'oxydation des copeaux et leur démantèlement.

2Industrie du gaz spécial, du gaz de haute pureté

détection de la pureté des gaz d'hydrogène de carbone industriels de haute pureté (hydrogène, éthylène, méthane, acétylène);

Contrôle de la qualité de l'oxygène tracé lors du processus de remplissage de production de gaz rares (hélium, néon, krypton).

3- Les énergies photovoltaïques et les batteries au lithium

Détection en temps réel de l'oxygène résiduel dans les cabines de protection de l'azote lors du frittage des plaquettes de silicium, atelier de liquide d'injection par batterie, gaz de protection de l'azote en cuisson sous vide,Surveillance de l'oxygène par voie de conduite de circulation de gaz inertes.

4Équipement de laboratoire et d'analyse industrielle

Les composants standard des capteurs des analyseurs d'oxygène de trace de la série 3010, 3110 de Teledyne INSTATRACE;

Équipement de détection de la pureté des gaz de haute pureté destiné aux universités, aux laboratoires de test tiers.

5Industrie chimique et de traitement thermique

fourneau de récupération, fourneau de carburation, traitement thermique des métaux, surveillance des gaz de protection inertes résiduels d'oxygène;

Analyse des traces d'impuretés d'oxygène dans les conduites de synthèse de gaz pétrochimique et de processus sans CO2.
